Grundig Party Center 2300 Service Manual

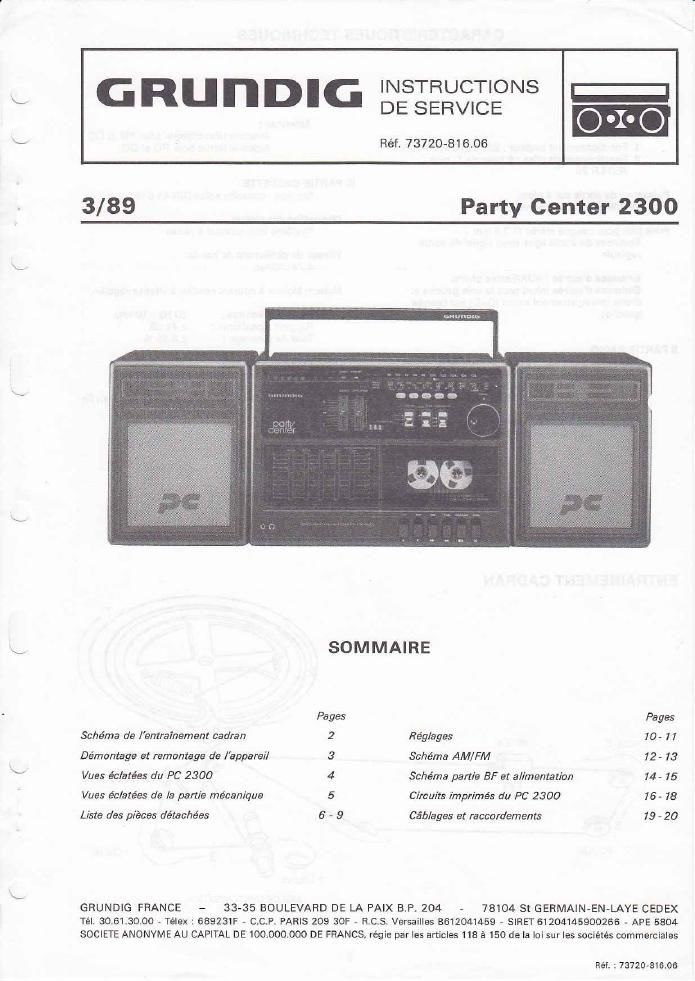

Page 1

G Ru n DIG INSTRUCTIONS =

DE SERVICE

Réf. 73720-81606

3/89 Party Center 2300

S O M M AI R E

Pages Pages
Schema de /entrainement cadran 2 Réglages 10- 1 7
Démontage at remnntage de l'appareil 3 Schéma AM/FM 72 - 13
Vues éc/atées du PC 2300 4 Schéma part/'9 BF 9! alimentarinn 14- 15
Vues éc/atees de la part/e mécanique 5 Circuits imprimés du PC 2300 16 - 18
Lists dss pieces détaclzées 6 - 9 Gib/ages at raccordements 79 720
GRUNDIG FRANCE 7 33-35 BOULEVARD DE LA PAIX B,P. 204 7 78104 St GERMAlN-EN-LAYE CEDEX

TéL 30.61.30.00 7 Télex : 689231F 7 C.C.P, PARIS 209 30F 7 R.C.S Versailles 5612041459 7 SIRET 61204145900266 - APE 5804
SOCIEIE ANONVME AU CAPITAL DE 100.000.000 DE FRANCS, régia par les articles 115 a 150 de la Ioi sur les sociétés commerciales

Réf. 173720416136

Page 2

CARACTERISTIOUES TECHNIQUES

l GENERALITES Antennas :
Allmentatlon: Antenna téloscopique pour FM at CC
1. Fonctionnemsnl secteur : 220 V110°/o, SO/SOHz Antenne ferrite pour PO 5! GO
2 Fonctionnement plles : 8 plies de 1. type
IEC LR 20
Ill PAR11E CASSETTE
Puissanoo do sortie sur 4 ohm: Support : cassette selon ON 45 516

2x10W do puissancs musicals
Disposition des pistes:

Prise Jack pour casque stéréo E 3.5 mm Systéme international 4 pistes
Embasas do sortie ligna avec signal do sortie
régiabie Vitesse de délilement de bands:
4.76 cmlsac.
Embasas d'ontrée : AUX/Entrée phone
Embases d'entrée micro pour la voie gauche at Moteur: Moteur a courant continu é vitssse régulée
droite (enregistrement mono (G+D) sur l'antrée
gauche). Plage de réponse : 80 Hz - 10 kHz
Rapport signal/bruit : 2 48 dB
Taux de pleurage : i 0.35 %
ll PARTIE RADIO
Gammes d'ondes: FM 87.5- 108 MHz Dlsposltlfs automatiquas:
PO 515 « 1630 kHz » Contréle automathue de la modulation en
GO 140 - 290 kHz enregistrement.
CC 5.8 - 18,5 MHz (49-16m) » Déclanchament automatiqua des touches en fin

de bands en function 'Start'

Fréquenoas lnlormédlalras:
10.7 MHz at 465 kHz

Aprés les travaux de maintenance, véritier
Ia contormlté de I'apparell aux normes do
sécurité VDE/IEC 65 VDE 0860.

ENTRAINEMENT CADRAN

POULIE lNDEX

POULIE

POULIE

3 TOURS
AXE DE SYNTONISATION
