Grundig Party Center 2200 Service Manual

Page 1

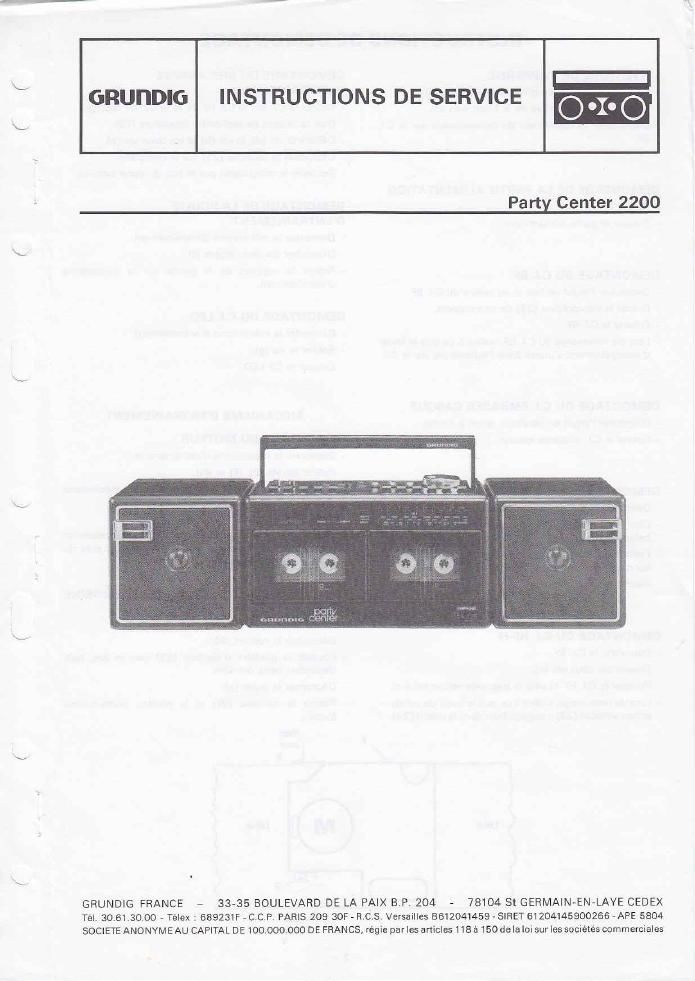

GRUI'IDIG INSTRUCTIONS DE SERVICE

Party Center 2200

(.uuluvlb

GRUNDIG FRANCE 7 33-35 BOULEVARD DE LA PAIX B.P, 204 A 78104 St GERMAIN-EN-LAYE CEDEX
Tél. 34.161.30.00 7 Télex : 689231F 7C.C,P. PARIS 209 30F 7R.C.S. Versaifles 8612041459 ~SIREF 61204145900266 >APE 5804
SOCIETE ANONYMEAU CAPITAL DE 100000000 DE FRANCS, régie par lfiarticles 113$ 150dela Ioisurles sociétés commerciales

Page 2

INSTRUCTIONS DE DEMONTAGE

OUVERTURE DE L'APPAREIL
- Enlever les 4 vis (a) sur I'arriére de i'appareil.
- Enlever Ie boitier arriere en la tirant vers soi.

- Débrancher |e connecteur de I'alimemation sur le C.I.
BF,

DEMONTAGE DE LA PARTIE ALIMENTATION
7 Retirer la vis (b).
- Enlever Ia panie alimentation.

DEMONTAGE DU C.I. BF

- Decrocher I'ergot en has at au centre du C.I. BF.
7 Retirer le microphone (33) de son support.

- Enlever Ie C.I. BF

7 Lors du remontage du C.I. BF, veiller .3 ce que le levier
d'enregistrernent s'insére dans I'échancrure sur la C.I.

DEMONTAGE DU C.I. EMBASES CASOUE
- Décrocher I'ergot en plastique (situé a droite).
7 Retirer Ie C.I. embases casque

DEMONTAGE DU C.I. REGLAGES
- Démonter la C.I. embases casque.

7 Oter les potentiométres de réglage volume sonore e!
balance (1).

- Positionner le réglage du volume sonore et de la tonalité
sur minimum, 19 raglage de la balance sur |a voie droite.

7 Retirer le C.I. réglages,

DEMONTAGE DU C.I. HF-Fl

7 Démonter 13 CI, BF.

- Eniever les deux vis (c).

7 Pousser Ie C.I. HF7FI vers le bas, puis retirer celui-ci.

- Lors du remontage, veiller 3 ce que le levier du conden-
sateurvariabie (29) s'engage bien dans Ie volant (24).

J
U

lW

F

DEMONTAGE DU MECANISME
DENTRAINEM ENT

- Retirar Ie C.I. BF, ie C.I. HF-Fl, e1le C.I. de réglage.
7 Oter Ie bouton de recherche émefleurs (13).

- Défaire Ia vis (11), la vis (h) et les deux vis (e).

7 Décrocher la courroie (21) sur le compteur.

- Soulever le mécanisme par Ie has 91 retirer celui-ci.

DEMONTAGE DE LA POULIE
DENTRAINEMENT

7 Démonter Ie mécanisme d'entramement,
- Décrocher les deux ergots (f).

- Retirer le support de la poulie sur Ie mécanisme
demrainement.

DEMONTAGE DU C.I. LED

- Démonter Ie mécanisme d'entrainement.
- Retirer la vis (g).

7 Enlever le C.I. LED.

MECANISME D'ENTRAINEMENT

DEMONTAGE DU MOTEUH

- Démonter le mécanisme d'entrainement.

7 Retirer |es vis (E), (F) at (H).

- Décrocher Ies ergots (V) at retirer le rnécanisme
d'entrainement (A).

- Retirer ies trois vis 2 sur le moteur.

7 Lors du remontags, veil|er a la disposition des courroies
d'entrainement : Ia courroie A at située plus pres du
moteur que la courroie B.

DEMONTAGE DU PLATEAU FORTE-BOBlNE
AVANCE

- Retirer la vis (y).
- Décrocher la ressort (53).

- Pousser la giissiere d'éjection (52) vers Ie bas, puis
décrocher cane demiére,

- Décrocher Ie levier (x).

- Retirer la rondelle (W) et le plateau porte7bobine
avance.

Elf)

LW~A

C)
j
