Grundig NF 1 Schematic 3

This is the 4 pages manual for Grundig NF 1 Schematic 3.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.

Page: 1 / 4

Extracted text from Grundig NF 1 Schematic 3 (Ocr-read)

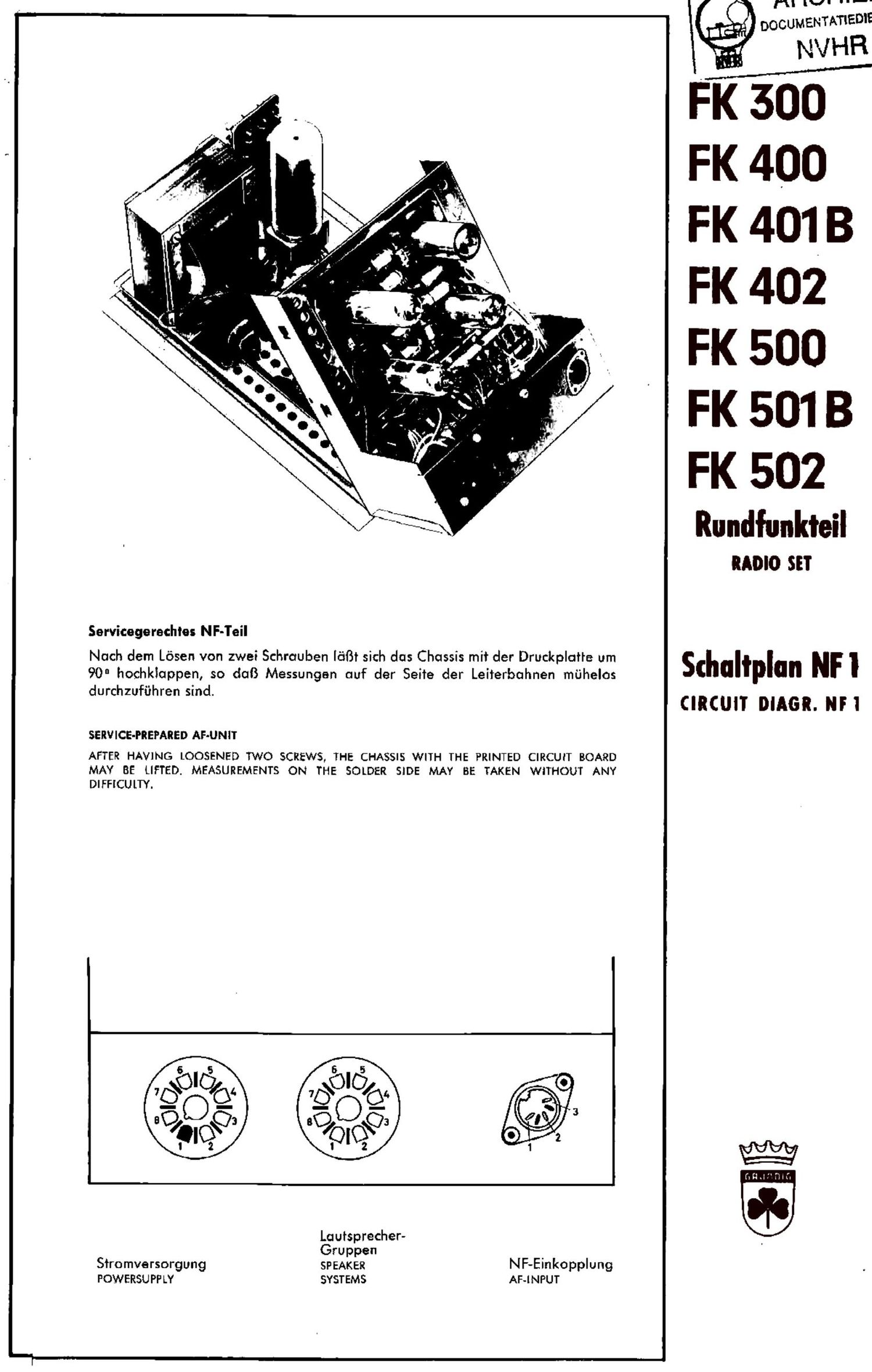

Page 1

Servicegerechlos NF-Teil

Noch dem Lésen von zwei Schrauben I68? sich dos Chassis mit der Druckploﬁe um
90" hocthoppen, so do!) Messungan auf der Seite der Leiterbohnen mﬁhelos

durchzufﬁhren sind.

SERVICE-PREPARED AF-UNIT

AFTER HAVING LOOSENED TWO SCREWS, THE CHASSIS WITH THE PRINTED CIRCUIT BOARD
MAY BE LIFTED. MEASUREMENTS ON THE SOLDER SIDE MAY BE TAKEN WITHOUT ANY

DIFFICUlTY.

Sfromversorgung
POWERSU PP LY

Laut5precher-
Gruppen
SPEAKER
SYSTEMS

NF-Einkopplung
AF-INPUT

r11 IV' '--'
DOCUMENTATIEDIE

NVHR
M

FK 300
FK 400
FK 401 B
FK 402
FK 500
FK 501 B

FK 502
Rundfunkteil

RADIO SET

Schaltplun NH

CIRCUIT DIAGR. NH
