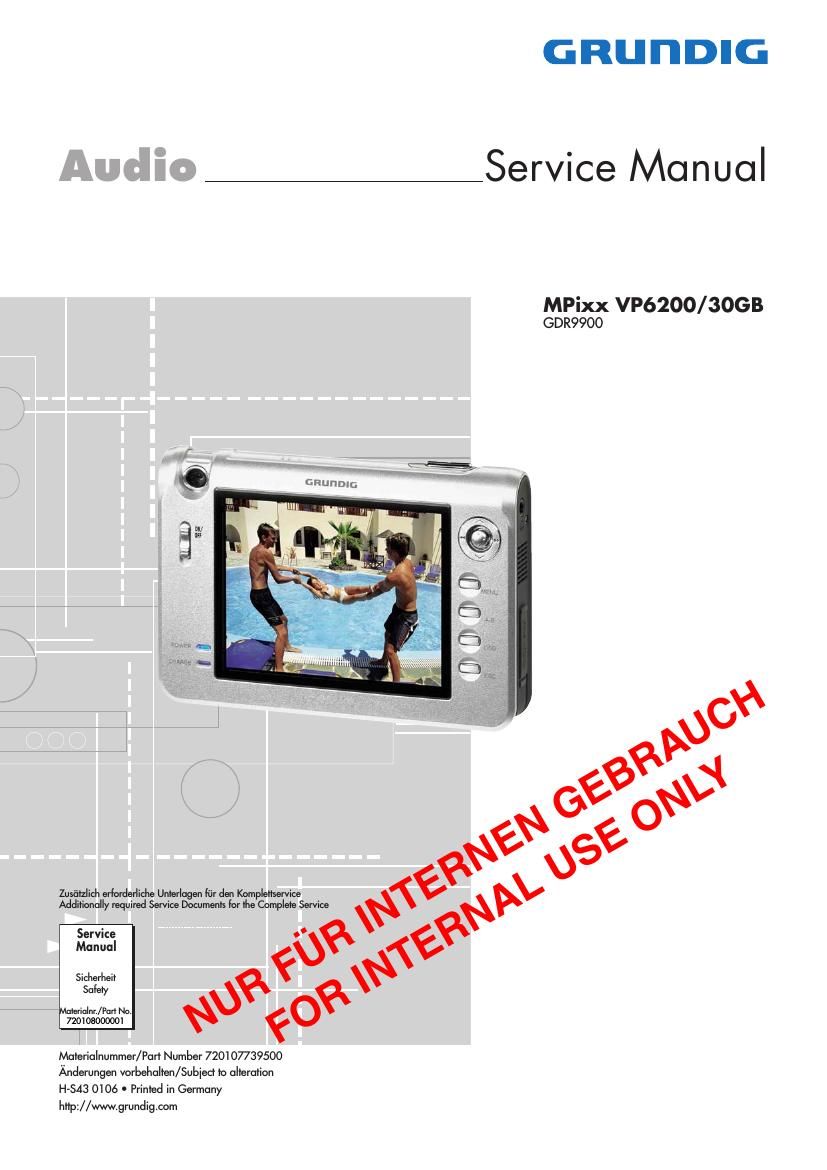

Grundig MPixx VP 6200 Service Manual

Page 2

GRUNDIG Service

MPixx VP 6200/3068

Es gelten die Vorschriften und Sicherheitshinweise
gemaB dem Service Manual "Sicherheit", Material-
nummer720108000001,sowie zusatzlich die eventu-
ell abweichenden. landesspezifischen Vorschriften!

The regulations and safety instructions shall be valid
as provided by the "Safety" Service Manual, part
number 720108000001, as well as the respective
national deviations.

Inhaltsverzeichnis

Allgemeiner Teil
Allgemeine Hinweise
Technische Daten....
Service-Hinweis
Bedienhinweise
Ausbauhinweise

Schaltplane
und Platinenabbildungen 2-1 2-18

Blockschaltplan.
Netzteil .....
Prozessor
- Peripherie I/O.
- Bus l/O ..
Speiche .
LCD-Spannungsversorgung.
LCD-Datenschnittstelle
Cameramodul
Videodecoder
Audio-Eingang
Audio Ausgang .
USB-Teil.........
lDE-Festplattentreiber
Bedien-Teil
Leiterplatte..

Ersatzteilliste 3-1

Allgemeiner Teil

Allgemeine Hinweise
Vor dem Offnen des Gehéuses zuerst den Netzstecker ziehen!
Achtung: ESD-Vorschriften beachten [A

Leitungsverlegung

Bevor Sie die Leitungen und insbesondere die Masseleitungen losen,
muss die Leitungsverlegung zu den einzelnen Baugruppen beachtet
werden.

Nach erfolgter Reparatur ist es notwendig, die Leitungsfiihrung wieder
in den werkseitigen Zustand zu versetzen um evtl. spatere Ausfalle
oder Storungen Zu vermeiden.

Durchfiihren von Messungen

Bei Messungen mit dem Oszilloskop an Halbleitern sollten Sie nur
Tastkbpfe mit10:1 -Tei|erven~enden.Aul3erdem istzu beachten, dass
nach vorheriger Messung mit AC-Kopplung der Koppelkondensator
des Oszilloskops aufgeladen sein kann. Durch die Entladung fiber
das Messobjekt kbnnen Bauteile beschadigt werden.

Messwerte und Oszillogramme
Bei den in den Schaltpléinen und Oszillogrammen angegebenen
Messwerten handelt es sich um Naherungswerte!

Table of Contents

General Section
General Notes.
Technical Data.
Service Note....
Operating Hints
Disassembly Hint

Circuit Diagrams
and Layout of PCBs 2-1 2-18

Block Diagram.
Power Supply .
Processor:

- Peripherals l/O.
- Bus l/O
Memory..
LCD Power Supply
LCD Data Interface
Camera Module
Videodecoder
Audio Input
Audio Output.
USB Section.
IDE Hard Disk Driver.
Control Section
PCB..............

Spare Parts List 3-1

General Section

General Notes

Before opening the cabinet disconnect the mains plug!
Attention: Observe the ESD safety regulations {A

Wiring

Before disconnecting any leads and especially the earth connecting
leads observe the way they are routed to the individual assemblies
like the chassis, mains switch panel, keyboard control panel, picture
tube panel, deflection unit, loudspeaker and so on.

On completion of the repairs the leads must be laid out as originally
fitted at the factory to avoid later failures or disturbances.

Carrying out Measurements

When making measurements on semi-conductors with an oscilloscope,
ensure that the test probe is set to 10:1 dividing factor. If the previous
measurement was made on AC input, please note that the coupling
capacitor in the oscilloscope will be charged. Discharge via the item
being checked can damage the components.

Meassured Values and Oscillogrammes
The measured values given in the circuit diagrams and oscillograms
are approximates!
