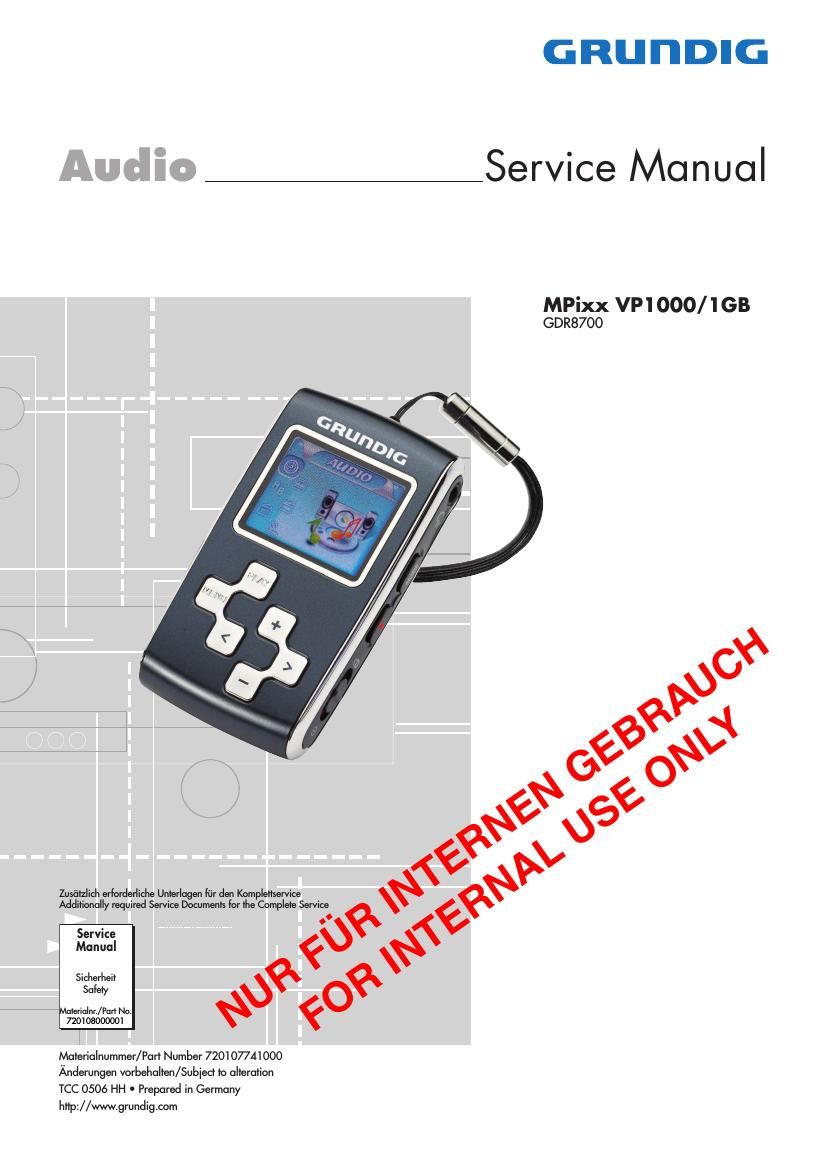

Grundig MPixx VP 1000 Service Manual

Page 2

GRUNDIG Service

MPixx VP 1000/1GB

Es gelten die Vorschriften und Sicherheitshinweise
gemaB dem Service Manual "Sicherheit", Material-
nummer720108000001,sowie zusatzlich die eventu-
ell abweichenden. landesspezifischen Vorschriften!

The regulations and safety instructions shall be valid
as provided by the "Safety" Service Manual, part
number 720108000001, as well as the respective
national deviations.

Inhaltsverzeichnis

Allgemeiner Teil
Allgemeine Hinweise.
Technische Daten
Service-Hinweis
Bedienhinweise
Ausbauhinweis

Schaltplane

und Platinenabbildungen
Blockschaltplan ...............................
Verdrahtungsplan
Hauptplatte
Bedienplatte..

Ersatzteilliste 3-1

Allgemeiner Teil
Allgemeine Hinweise
Achtung: ESD-Vorschrilten beachten {A

Durchfiihren von Messungen

Bei Messungen mit dem Oszilloskop an Halbleitern sollten Sie nur
Tastkdpte mit10:1 -Teilerven~enden.AuBerdem istzu beachten, dass
nach vorheriger Messung mit AC-Kopplung der Koppelkondensator
des Oszilloskops aufgeladen sein kann. Durch die Entladung iiber
das Messobjekt kdnnen Bauteile beschadigt werden.

Table of Contents

General Section.
General Notes
Technical Data
Service Note..
Operating Hint
Disassembly Hints

Circuit Diagrams
and Layout of PCBs

Block Diagram.................
Wiring Diagram
Main Board.
Keyboard

Spare Parts List 3-1

General Section
General Notes
Attention: Observe the ESD safety regulations {A

Carrying out Measurements

When making measurements on semi-conductors with an oscilloscope,
ensure that the test probe is set to 10:1 dividing factor. lithe previous
measurement was made on AC input, please note that the coupling
capacitor in the oscilloscope will be charged. Discharge via the item
being checked can damage the components.
