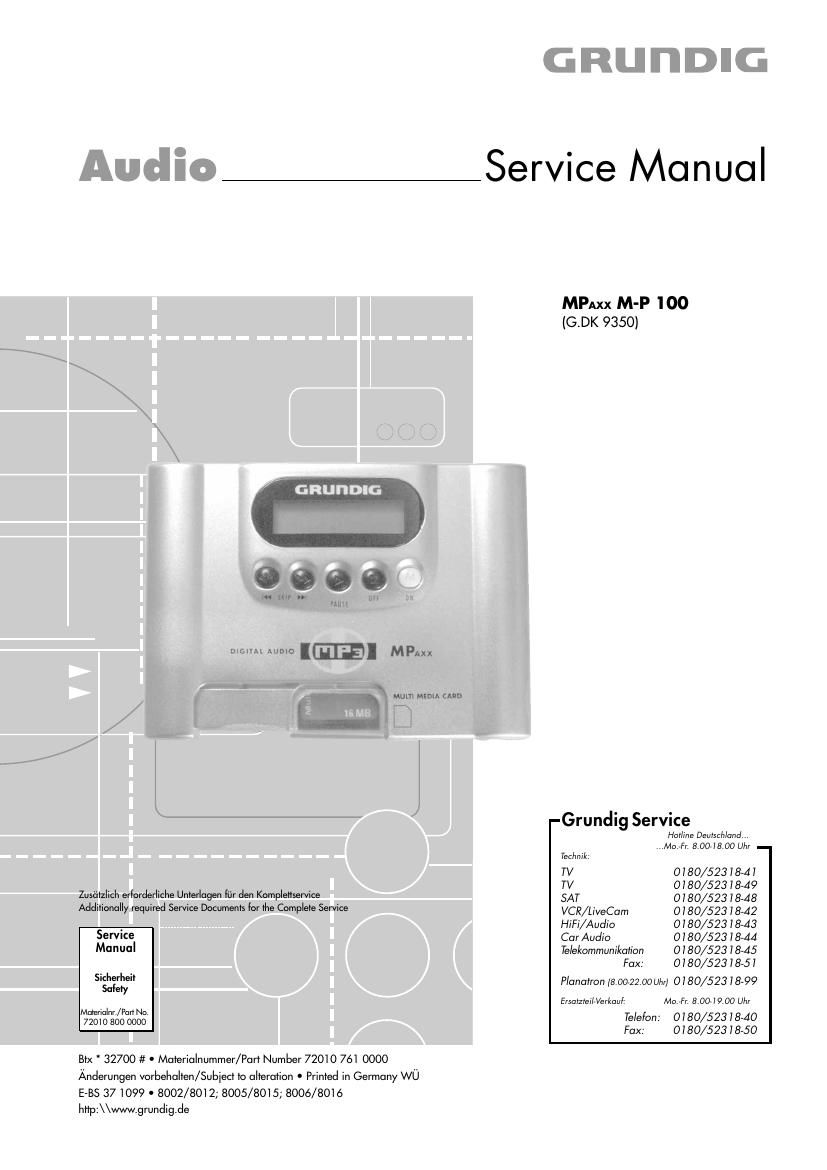

Grundig MP 100 Service Manual

Page 2

Allgemeiner Teil / General Section

MPAXX M»P100

Es gelten die Vorschriften und Sicherheitshin-
weise gemaB dem Service Manual "Sicherheit",
Materialummer 72010 800 0000, sowie zusatz-
lich die eventuell abweichenden, landes-
spezifischen Vorschriften!

The regulations and safety instructions shall be
valid as provided by the "Safety" Service Manual,
part number 72010 800 0000, as well as the
respective national deviations.

® Inhaltsverzeichnis

Allgemeiner Teil
MeBgerate / MeBmittel.
Technische Daten
Ausbauhinweise.
Bedienhinweise ..

Schaltpléne und

Druckplattenabbildungen 2 -1 2 - 5
Schaltplétne ............ . 2 - 1
Platinenabbildungen . 2 - 3
Oszillogramme ....... 2 - 5

Explosionszeichnung
und Ersatzteilliste 3 -1

Allgemeiner Teil

MeBgeréte / MeBmittel

DC-Voltmeter, Oszilloskop, Frequenzzahler

Beachten Sie bitte das GRUNDIG MeBtechnik-Programm, das Sie
unter folgender Adresse erhalten:

Table of Contents

General Section.
Test Equipment / Aids
Technical Data ...........

Disassembly Instructions
Operating Hints ..............

Circuit Diagrams
and Layouts of the PCB................ 2 -1 2 -

Circuit Diagram
Layout of the P085 .
Oscillogrammes ..

Exploded View and
Spare Parts List 3 -1

General Section

Test Equipment l Aids

DC Voltmeter, Oscilloscope, Frequency Counter

Please note the Grundig Catalog Test and Measuring Equipment"
obtainable from:

Grundig AG, Geschéiftsbereich Instruments Test- und MeBsysteme, Wiirzburger Str. 150, D-90766 Fiirth
Tel.: 0911 [703-4118; Fax: 0911 (703-4130, eMail: instruments@grundig.de, Internet: http:\\www.grundig-instruments.de

Technische Daten

MPAXX
Kartenschéichte 2 x flir MultiMediaCards/ROS Cards
Anschlflisse ....................... Kopthdrer 3,5mm Klinke

serielle Schnittstelle tiJr Verbindung zum PC

externes Netzteil

Stromversorgung ........................................ 2x 1,5V Mignon LR6 AA
(Spieldauer bis zu 14 Stunden)

.20x110x70mm
................. 90 g

Grolie (H x B x L)
Gewicht (ohne Batterien) .

Multi Media Card (Karte mit Flashspeicher)

GréBe(HxBxL) 1,4x24x32mm

Technical Data

MPAXX
Card shafts 2 x for MultiMediaCards/ROS Cards
Connections .......... 3,5mm headphone jack

serial interface for connection to a PC
external power supply unit

Power Supply .............................................. 2x 1.5V Mignon LRG AA
(playing time up to 14 hours)

20 x 110 x 70mm
................ 90 9

Dimensions (H x W x D).
Weight (less batteries)

Multi Media Card (Card with tlash memory)

Dimensions (H xWx D). .1,4x24x 32mm

Gewicht....... . 1,59 Weight..................... 1,59

Schocktestigkei . 1000g Resistance to shoc 1000g

Wiederbeschreibbarkeit ................... u er 100.000 mal beschreibbar Re-recordability ................... can be re-recorded over 100,000 times

ROS Card (Record on Silicon, ROM Karte) ROS Card (Record on Silicon, ROM Card)

Physikalische Eigenschaften wie MultiMediaCard Physical characteristics same as with MultiMediaCard

Systemvoraussetzungen (Minimum) System Requirements (minimum)

Windows: PC mit W|N95/98/NT4.0, 5MB freier HD, Gratik Windows: PC with WIN95/98/NT4.0, 5MB free HD, grafic
800x600x256 Farben 800x600x256 colours

MacOS: 68k oder Power Mac ab System 7.5 MacOS: 68k or Power Mac from system 7.5 on

Linux: Kernel 2.0.x oder 2.2.x mit libc5 oder glibc Unterstflitzung Linux: Kernel 2.0.x or 2.2.x with libc5 or glibc assistance

1 , 2 GHUNDIG Service
