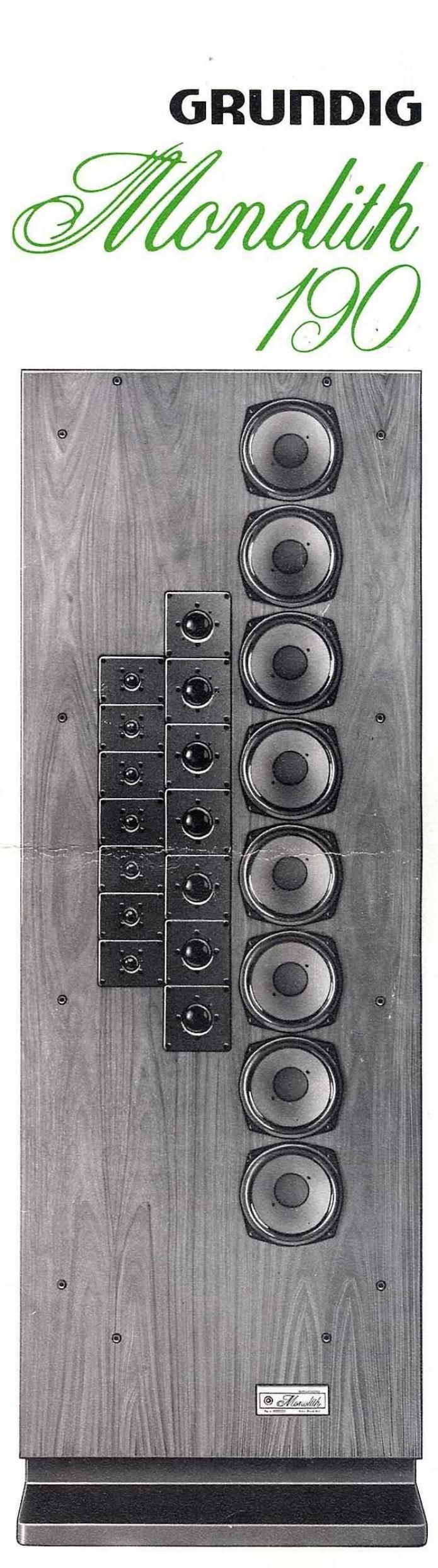

Grundig Monolith 190 Owners Manual

Page 2

Die Aktiv-Box Monolith 190

ist eine Lautsprecher-Box vorwiegend fUr den
AnschluB an Steuergeréte, welche keinen
Endverstérker, aber Lautstérke- und Klangregler
haben (z. B. GRUNDIG Vorverstérker).

Sie enthélt je einen Leistungsverstérker fl'Jr den
TiefbaB-, BaB-, Mitten- und Hohen-Bereioh.

Aufstellung

Es gibt eine linke und eine rechte Ausfflhrung
des Monolith, mit unterschiedlicher Anordnung
der Lautsprecher-Systeme auf der Schallwand.
So haben die Hoch- und Mittelton-Systeme die
AuBenlage, da sie ja Ietztlich die Breite der
Abstrahlbasis bestimmen, die mit der Plazierung
der Monolith-Einheiten vorgegeben wird.

Vor dem Aufstellen mUssen noch die FquIatten
montiert werden. Die Gehéusestfltzen sind
bereits angebracht, wéhrend die extra
verpackten FquIatten so aufgesetzt und mit
dem Gehéuse verschraubt werden, wie es aus
der Montageskizze hervorgeht (Schrauben
Iiegen bei).

34:? //~ W

\-,-_;_-_1:+_;F " , / M

KL;

Bei seitenrichtiger Aufstellung der Monolith-
Lautsprecher nimmt das Typenschild in der
Front jeweils die lnnenlage ein.

Eventuelle Unsymmetrien in der Anordnung der
Lautsprecher zur Sitzgruppe konnen mit der
Stereo-Balance am Steuergerét ausgeglichen
werden.

Auf ungehinderte Belflftung der Verstérker in
der RUckseite ist zu achten. Mehrere ein-
gebaute Ubertemperaturschalter schiltzen bei
ungl'jnstigen Betriebsbedingungen vor thermi-
scher Uberlastung. Sie schalten die Verstérker
automatisch ab, wenn z. B. NetzUberspannung,
lang andauernder Betrieb bei Vollaussteuerung
und erhohte Umgebungstemperatur zusammen-
kommen. lst die Ubertemperatur zurUck-
gegangen, schalten sich die Verstérker auto-
matisch wieder ein.

Abnehmen der Zierschallwand

Dazu an beiden Langseiten des Frontrahmens
anfassen, dann nach und nach, ohne zu
verkanten, den Rahmen gleichméBig nach
vorne abziehen.

NetzanschluB

Die Monolith-Lautsprecher sind in der Standard-
ausftihrung f'L'Ir eine Wechselspannung von

220 Volt (50/60 Hz) vorgesehen.

(GB-Version: 240 V).
