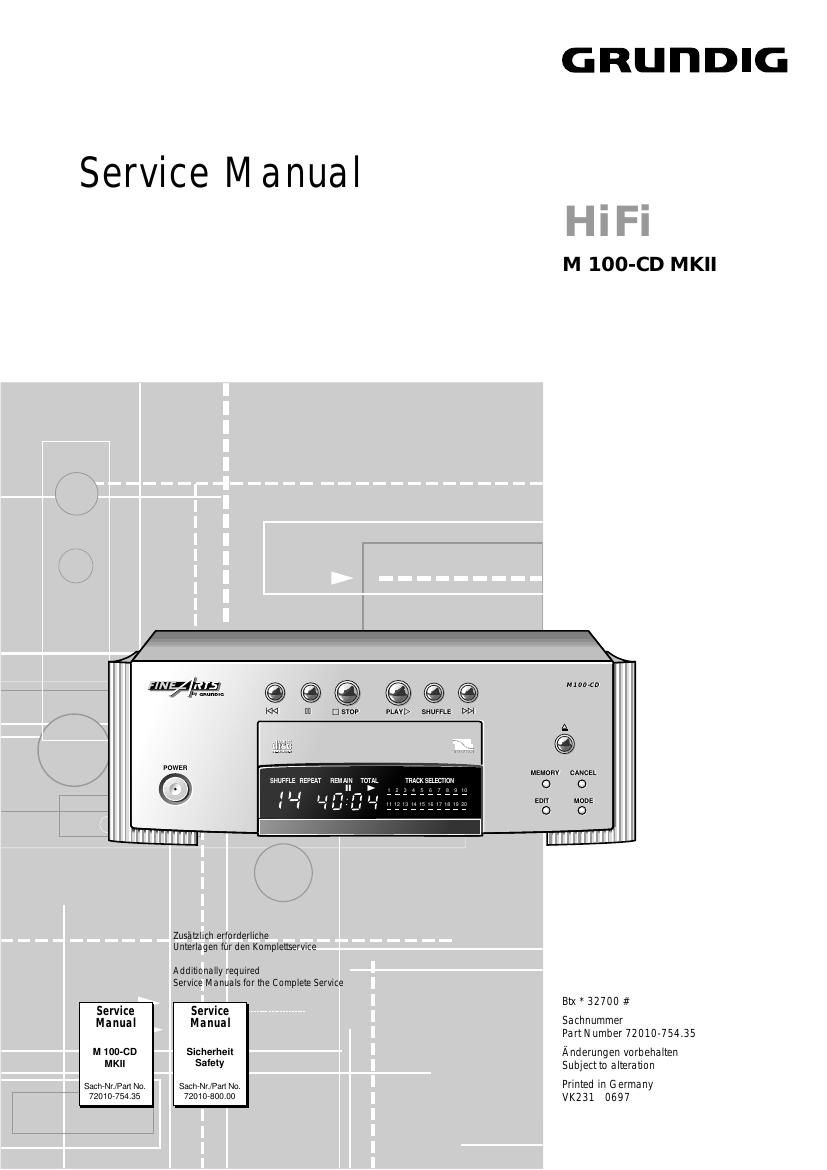

Grundig M 100 CD Mk2 Service Manual

Page 2

Allgemeiner Teil / General Section

M TUOVCD MKII

Es gelten die Vorschritten und Sicherheitshin-
weise gemaB dem Service Manual "Sicherheit",
Sach-Nummer 72010-80000, sowie zusatzlich
die eventuell abweichenden, landesspezitischen
Vorschriften!

The regulations and safety instructions shall be
valid as provided by the "Safety" Service Manual,
part number 72010-80000, as well as the
respective national deviations.

®

lnhaltsverzeichnis

Allgemeiner Teil .
MeBgerate / Hilfsmittel
Technische Daten
Testmodus
Bedienhinweise.
Ausbauhinweise

Schaltplane und
Druckplattenabbildungen ........... 2 - 1 2 - 1

Verdrahtungsplan.
Display
Schaltplane
Platinenabbildungen _
IC-Blockdiagramme ................................................................. 2 - 1

Ersatzteillisten und

Explosionszeichnungen .
Explosionszeichnung Gerat ..........
Explosionszeichnung CD-Lautwerk
Ersatzteilliste .................................

Allgemeiner Teil

MeBgert-ite / MeBmittel

Beachten Sie bitte das GFtUNDIG MeBtechnik-Programm, das Sie
unter folgender Adresse erhalten:

GRUNDIG Instruments

Test~ und MeBsysteme GmbH
Wflrzburger Str. 150

D~90766 Fflrth/Bay

Tel. 0911/703-4118, Fax 0911/703-4130

Technische Daten
Linearitat Frequenzgang (20...20000Hz) i 0,5dB

Signal-lstorabstand (Awtd.) .. 2100dB
Klirrtaktor THD (OdB, 1kHZ) S 0,0063%
Dynamikbereich ................. 2 100dB
Ubersprechen (20. OOOOHZ) 2 100dB
Phasenlinearitat ..................... i 0.5'
Intermodulation S 0.007%
Ausgangsspannung . 2,0V
Stromversorgung

Netzspannung .. 230V~

Netzfrequenz . 50/60Hz

Leistungsaufna m .. <10W

Abmessungen & Gewicht

Table of Contents

General Section ..
Test Equipment / Aids.
Technical Data .........
Test Mode
Operating Hints .
Disassembly Instructions

Circuit Diagrams and

Layout of PCBs ........................... 2-1...2-1
Wiring Diagram .
Display ..........
Circuit Diagram .
Layout of PCBs . .
IC Block Diagrams ................................................................... 2 - 1

Spare Parts Lists and

Exploded Views
Exploded View Unit
Exploded View CD Drive Mechanism
Spare Parts List ................................

General Section

Test Equipment / Aids

Please note the Grundig Catalog Test and Measuring Equipment"
obtainable from:

GRUNDIG Instruments

Test- und Mensysteme GmbH
Wflrzburger Str. 150

D-90766 Fflrth/Bay

Tel. 0911/703-4118, Fax 0911/703-4130

Technical Data
Frequency response (20...20,000Hz) .................................. t 0.5dB

Signal-to-noise ratio (Awtd.) .. 2100dB
Distortion THD (OdB, 1kHZ) S 0.006%
Dynamic range ..... 2 100dB
Stereo Crosstalk (20. 20,000HZ). 2100dB
Phase linearity ..... i 0.5'
Intermodulation . S 0.007%
Output voltage 2.0V
Power supply

Voltage .. 230V~

Frequency .. 50/60HZ

Power oonsump Io .. <10W

Dimensions & weight

BxHxT. .270x95x310mm WxHxD .270x95x310mm
Gewicht ............ ca. 3,3kg Weight .......... approx. 3.3kg
