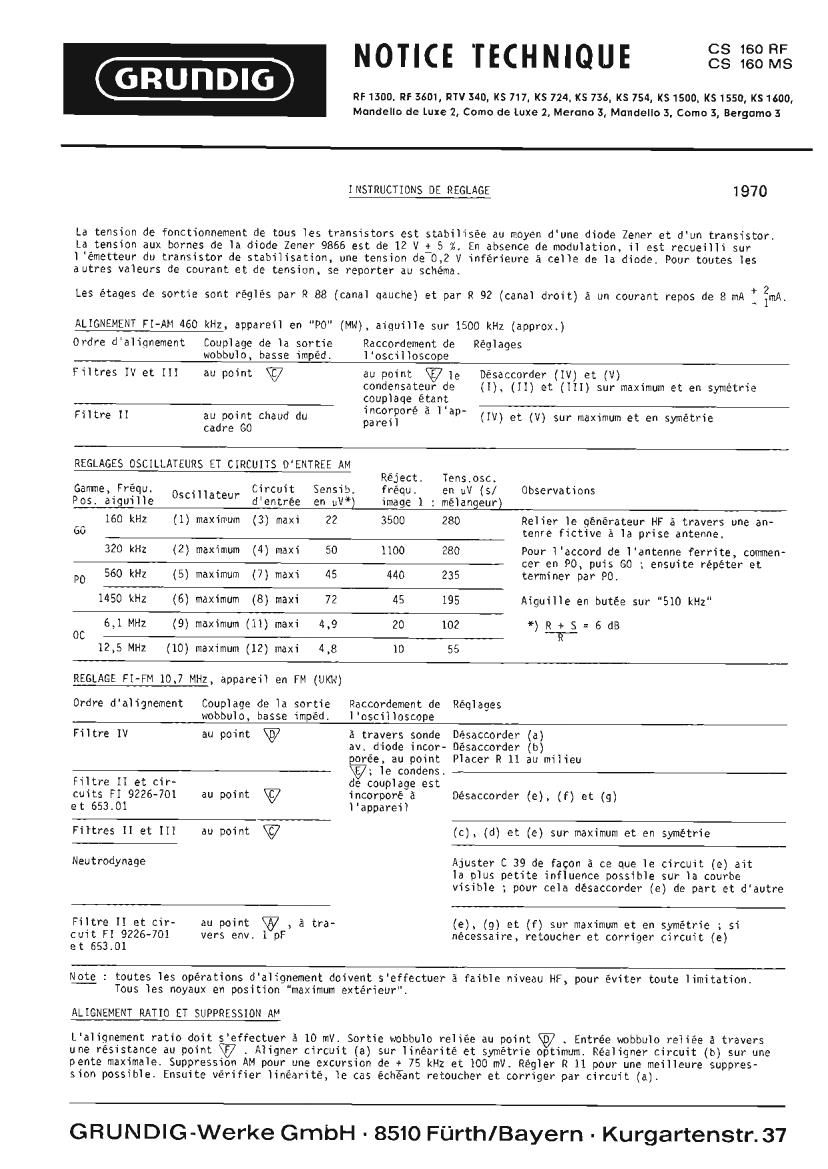

NOTICE TECHNIQUE 821233?

N RF1300. RF 3601, RTV 34D, KS 717, KS 724. KS 736. KS 754, I(S1SOIJ| KS1550, KS 1600)

Mandello de Luxe 2, Como de Luxe 2, Mevano 3, Mandello 3. Como 3, Bevgumo 3

1 usmucnous DE REGLAGE 1970

La tension de fonctionnement de tous les transistors est stabilisée au rmyen d'une diode Zener et d'un transistor
La tension aux bornes de la diode Zener 9866 est. de 12 V :5 2. En absence de modulation. il est recueilli sur

l 'émetteur du transistor de stabilisation, one tension de 0,2 V inferieure 2'1 ce1)e de la diode, Pour toutes les
autres valeurs de courant et de tension, se reporter au schema.

Les étages de sortie son: réglés par R 88 (canal qauche) at par R 92 (canal droit) 5 un courant repos de 8 mA : fmA.

ALIGNEMENT FI-AM 460 kHz, appareil en "Po" (MN), aiguille sur 1500 kHz (approx.)

0rdre d'alignement Couplage de la sortie Raccordement de Réglages
wobbulo, basse impéd. loscil}oscope
Filtres W et III at: point V au point (E71e Désaccorder (1V) at (V)

condensateur de (I). (I!) et (III) sur maximum et en symétrie
couphqe étant
. . ' ' * lap-
Filtre 11 au point chaud do 7 a
cadre GO pareil

(IV) et (V) sur maximum et en symétrie

REGLAGES USCILLATEURS ET CIRCUITS DENTREE AM

Réject. Tens.osc.

Garrme, Fréqu. . Circuit Sensib. fréou. en W (5/ Observations
Pos. aiguille Oscillateur d'entrée en m) image 1 : mélangeur)

160 kHz (1) maximum (3) maxi 22 3500 280 Relier 1e générateur HF a travers one an-
60 tenre fictive a la prise antenna,

320 kHz (2) maximum (4) maxi 50 1100 280 Poor iaccord de lantenne ferrite, commen-

cer en PO, puis GO 1 ensuite répéter et

P0 560 kHz (5) maximum (7) maxi 45 440 235 terminer par PO.

1450 kHz (6) maximum (8) maxi 72 45 195 Aiguille en butée sur 510 kHz

6,1 MHZ (9) maximum (11) maxi 4.9 20 102 *) R + 5 = 6 dB
DC I?

125 MHZ (10) maximum (12) maxi 4,8 10 55

REGLAGE FI-FM 10.7 MHZ, apparei) an FM (Ule')

0rdre d'alignement Couplage de ia sortie Raccordement de Réolages
wobbulo, basse impéd. l'oscinoscope
Filtre IV au point W a travers sonde Désaccorder (a)
nu, diode incor- Désaccorder (b)
orée, au point Placer R 11 au milieu

; le condens.
Filtre 11 et cir- de couplage est
cuits FI 9226-701 au point V incorporé 5 Désaccorder (e), (f) at (9)
et 653.01 lappareil
Firtres ll et III au point Q7 (c). (d) et (e) sur maximum et en symétrie
Neutrodynage Ajuster C 39 de fagan 3 ce que le circuit (2) air
la plus petite influence possible sur la cuurbe
visible ; pour cela desaccorder (e) de part et dautre
Filtre I! et cir- on point W , a tra- (e), (g) at (f) sur maximum et en symétrie ; si
cuit Fl 9226-701 vers env. I pF nécessaire, retoucher et corriger circuit, (e)

at 653.01

Note : toutes les operations d'alignement doivent seffectuer a faible niveau HF, pour éviter toute limitation,
Tous les noyaux en position maximum extérieur".

ALIGNEMENT RATIO ET SUPPRESSION AN

L'alignement ratio doit seffectuer A 10 mV. Sortie wohoulo reliee au point W . Entree wobbulo reiiée a travers
une résistance au point W . Aligner circuit (a) stir linéarité et symétrie optimum. Réaligner circuit (1)) sur une
pence maximale. SUPPVESSiOH AM new one excursion de + 75 kHz at 100 mV. Régler R 11 pour une meilleure suppres-
sion possible. Ensuite vérifier )inéarité, le cas éche-ant retoucher et corriger par circuit (3)

GRUNDlG-Werke GmbH - 8510 FUrth/Bayern - Kurgartenstr. 37

Page 2

REGLAGES OSCILLATELIRS ET CIRCUITS Fl EN FM

Fréqu. Génér. HF . . I Coefficient Tension 05c.

Posit. Aiguille OsCillateur Circuit H de souffle en mV 0 b s e r v a t 'i o n s

88 MHZ (A) maximum 0;) maximum Le générateur HF est raccordé directement
4 kT -

166MHz (B) maximum (D) maximum 0 90 100 sur la prise antenne

ALIGNEMENT DU DECODEUR 10

MONTE SUR LE CHASSIS CS 150

Les appareils de mesure suivants sont nécessaires :
Codeur stéréo SC 1, Générateur BF T6 20, Oscilloscope
H 2/13 avec sonde, Filtre passebas fg 15 kHz,
Volmétre a lame BF MV 4.
Le réglage s'effectue E travers HF avec le récepteur.
Ce'lui-ci devant etre accordé exactement. le C.A.F. doit
etre comuté et la touche MONO déclenchée. La position
as réglage de tous les noyaux se trouve a l'extérieur.
4
l. Accord réjecteur 15 kHz 9223-12911 G
Générateur BF 15 kHz relié au point de connexion l
du décodeur. Tension de sortie du générateur BF env.
200 mVeff. Dans l'appareil, relier point a la
masse (court-circuiter le signal souffle). Ralier
1 'oscilloscope avec sonde au point
Sur la décodeur, relier oint et point a
la masse. Relier point a la masse a travers 5

10 uF. Aligner (G) sur une hauteur minimum de
l'oscillograme.

2. Accord circuit bandes latérales 9223-12823 (H)

Relier 1e codeur SCI 2 la prise antenna. Les touches
"HF, "300 Hz" at "S" sont a enclencher. Relier l'os-
cillosco e avec sonde an point . Relier points
et a la masse. Reher point a la masse a
travers IO uF. Aligner (H) de facon a obtenir des
handes latérales maximales et une section franche.
I 'oscilloscape étant synchronisé de I'extérieur par
le codeur stéréo.

3.

Accord circuit 19 kHz 9223-12624 (J) at Circuit
38 kHz 9223-12724 (K)

Raccordement des appareils de mesure comme précédement.
Sur le codeur SCI, n'enclencher aue 'les touches "HF" et
"Pilot" ~. relier point a la masse. Aligner (J) es
(K) sur une hauteur maximum de l'oscillograme.
Enclencher en plus les touches "300 Hz" at S". Corriger
lalignement du circuit 19 kHz (J) sur un taux de
modulation maximal.

. Accord du seuil de sensibilité de la commutation Stéréo
automatinue R 11

Codeur au point de connexion 1 tin décodeuri Dans l'ap-
pareil, relier point a la masse. Enfoncer Ia touche
"Pilot". Au moyen du voltmétre a lampe. régler la
tension 42 sortie du codeur a 50 mVeff, Placer R 11 a
sa butée gauche. Voyant stéréo s'éteint. Tourner 1e
réglage é droite jusqu'a ce que le voyant se rallume.

. Accord de l'atténuation de diaphonie R 13, R 14, R 15

Codeur a la prise antennei Enclencher les touches "HF,
"Pilot" at 2500 Hz". Voltmétre E lamps BF 3 la prise
HP canal gauche en insérant le filtre passe-has. Les
deux canaux peuvent étre bouclés soit par des HP ou
des résistances 5 Ohms. Rég'lage de puiSsance a peu
prés sur le premier branchement. Reglage de balance
sur position médiane. Réglages d'aigus at de graves en
butée dmite. Ajuster au minimum par alignement
alternatif de R 13 et de R 15. Enclencher en plus la
touche L. Relier 1e voltmétre 5 lampe BF 5 la prise
HP du canal droit en insérant le filtre passe-basI
Régier 1e minimum par R 14. Répéter cet alignement
alternativements

752.133; 79:1-101

Mn 10)

r- -'-'I ll- - -I I- - i
l | I i
I l i i um
I.
I ' I I
I i I I m.
I I I j -I
I *Fr I i I
I l . I
' ' I i
l I l l '
I ~ I I I
'- I-r-VV-a-w-w- L rJ L «W
-7I
If. m: :1 4:71;! w; .
.iIi. mi] 3: 3? A f l A
cw... Ijii-
s» Wm M
[mamas suing 3;}: §:(;:I~::,3?w-
" , I "7if I - , I
c
WEHKE GMEH FURY (BAV)

Decoder IO
