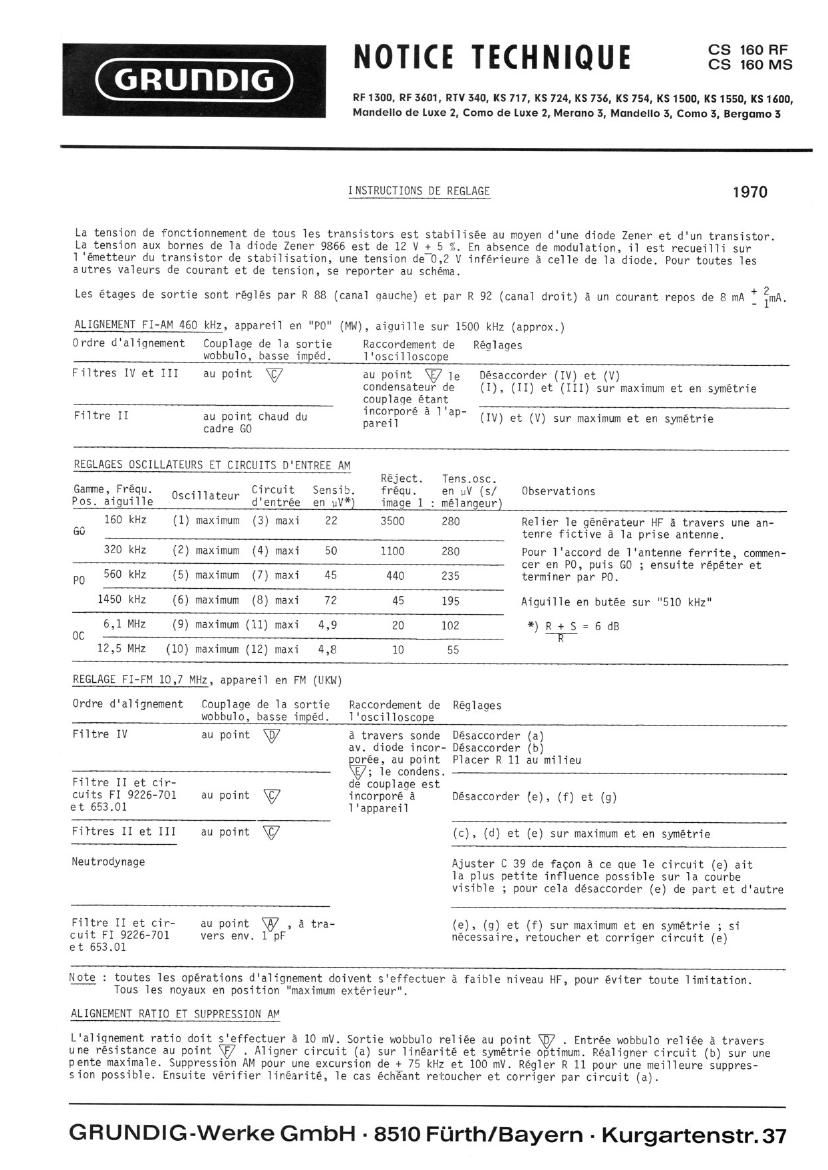

NOTICE TECHNIQUE 8212832
m RF 1500. RF 3601, RTV 34D, KS 717, KS 724. KS 756, KS 754, KS 1500. KS1550, KS1600.
Mandello de Luxe 2. Como de luxe 2, Merano 3. Mandello 3, Como 3, Bevgumo 3
INSTRUCTIONS DE REGLAGE 1970
La tension de fonctionnement de tous les transistors est stabilisée au moyen dune diode Zener et d'un transistor.
La tension aux bornes de la diode Zener 9866 est de 12 V + 5 fi. En absence de modulation, il est recueilli sur
l 'émetteur du transistor de stabilisation, une tension de0,2 V inferieure a celle de la diode. Pour toutes les
autres valeurs de courant et de tension, se reporter au schema.
Les étages de sortie sont réglés par R 88 (canal gauche) et par R 92 (canal droit) a un courant repos de 8 mA : EmA.
ALIGNEMENT FI-AM 460 kHz, appareil en "PO" (MN), aiguille sur 1500 kHz (approx.)
0rdre d'alignement Couplage de la sortie Raccordement de Réglages
wobbulo, basse impéd. l'oscilloscope
Filtres IV et III au point V au point @19 Désaccorder (IV) et (V)
condensateur de (1), (11) et (III) sur maximum et en symétrie
couplage étant
incorporé a l'ap-
pareil
Filtre II au point chaud du
cadre G0
(IV) et (V) sur maximum et en symétrie
REGLAGES OSCILLATEURS ET CIRCUITS D'ENTREE AM
Reject. Tens.osc.
Game, Fréqu. . Circuit Sensib. fréqu. en :V (5/ Observations
Pos. aiguille Osc1llateur d'entrée en uV*) image 1 : mélangeur)
160 kHz (1) maximum (3) maxi 22 3500 280 Relier le générateur HF a travers une an-
GG tenre fictive a la prise antenna.
320 kHz (2) maximum (4) maxi 50 1100 280 Pour l'accord de Iantenne ferrite, cemen-
cer en P0, puis GO ; ensuite répéter et
P0 560 kHz (5) maximum (7) maxi 45 440 235 terminer par P0.
1450 kHz (6) maximum (8) maxi 72 45 195 Aiguille en butée SW "510 kHz"
6,1 MHZ (9) maximum (11) maxi 4,9 20 102 *) R + S = 6 dB
013 P
12,5 MHZ (10) maximum (12) maxi 4,8 10 55
REGLAGE FI-FM 10.7 MHz, appareil en FM (uxw)
Ordre d'alignement Couplage de la sortie Raccordement de Réqlages
wobbulo, basse impéd. l'oscilloscope
Filtre IV au point V a travers sonde Désaccorder (a)
av. diode incor- Désaccorder (b)
orée, au point Placer R 11 au milieu
; le condens.
Filtre 11 et cir- de couplaqe est
cuits F1 9226-701 au point V incorporé a Desaccorder (e), (F) at (9)
et 653.01 l'appareil
Filtres 11 et 111 an point V (c), (d) et (e) sur maximum et en symétrie
Neutrodynage Ajuster C 39 de facon 5 Ce que le circuit (e) ait
la plus petite influence possible sur la courbe
visible ; pour cela désaccorder (e) de part et d'autre
Filtre 11 et cir- au point W , a tra- (e), (g) at (f) sur maximum et en symétrie ; si
cuit F1 9226-701 vers env. 1 pF nécessaire, retoucher et corriger circuit (e)
at 653.01
Note : toutes les operations d'alignement doivent seffectuer a faible niveau HF, pour éviter toute limitation.
Tous les noyaux en position "maximum extérieur".
ALIGNEMENT RATIO ET SUPPRESSION Al
L'alignement ratio doit s'effectuer a 10 mV. Sortie wobbulo reliée au point W . Entree wobbulo reliée a travers
une résistance au point W . Aligner circuit (a) sur linéarité et symétrie optimum. Réaligner circuit (b) sur une
pente maximale. Suppression AM pour une excursion de + 75 kHz et 100 mV. Régler R 11 pour une meilleure suppres-
sion possible. Ensuite verifier liréarité, le cas échEant retoucher et corriger par circuit (a).
GRUNDlG-Werke GmbH - 8510 FUrth/Bayern - Kurgartenstr. 37
Page 2
REGLAGES OSCILLATELIRS ET CIRCUITS FI EN FM
Fréqu. Génér. HF
Coefficient Tension osc.
Posit. Aiguille Osciliateur Circuit H de souffle en mV 0 b s e r v a t i o n s
88 MHz (A) maximum (C) maximum 4 km 90 _ 100 Le générateur HF est raccordé directement
105MHz (B) maximum (0) maximum sur la prise antenne
ALIGNEMENT DU DECODEUR 10 MONTE SUR LE CHASSIS CS 160
Les appareils de mesure suivants sont nécessaires : 3.
Codeur stereo SC 1, Générateur BF T6 20, Osciiioscope
H 2/13 avec sonde, Filtre passebas fg 15 kHz,
Volhnetre a lampe BF MV 4.
Le réglage seffectue a travers HF avec 1e récepteur.
Ce1ui
de régiage de tous les noyaux se trouve a l'extérieur.
4.
1. Accord réjecteur 15 kHz 9223-12911 (G)
Génerateur BF 15 kHz relié au point de connexion 1
du decodeur. Tension de sortie du générateur BF env.
200 mVeff. Dans I'appareil, relier point a la
masse (court-circuiter 1e signai souffle). Relier
'I 'oscilloscope avec sonde au point V .
Sur 1e décodeur, relier int W et point W a
la masse. Relier point a la masse a travers 5
10 uF. Aiigner (G) sur une hauteur minimum de
loscillogran'me.
m
Accord circuit bandes latérales 9223-12823 (H)
Relier Ie codeur SCI 5 1a prise antenna. Les touches
"HF", 300 Hz" at "S" son: a enclencher. Re'lier 1'os-
ciliosco e avec sonde au point . Relier points
et a la masse. Relier point a la masse a
travers 10 uF. Aligner (H) de facon a obtenir des
bandes 1atéra1es maximales et une section francne,
1 'oscilloscope étant synchronise de 1'extérieur par
le codeur stereo.
Accord circuit 19 kHz 9223-12614 (J) et circuit
38 kHz 9223-12724 (K)
Raccordement des appareils de mesure comme précédement.
Sur 1e codeur SCI, n'enclencher que ies touches "HF" et
"Pilot" ; relier point a la masse. Aligner (J) at
(K) sur une hauteur maximum de 1'osci'liogranme.
Enclencher en plus les touches "300 Hz" at "S". Corriger
l'alignement du circuit 19 kHz (J) sur un taux de
modulation maximal.
Accord du seui] de sensibilité de la comutation stéréo
automatique R 11
Codeur au point de connexion 1 du decodeur. Dans 1'ap-
pareii, reiier point a la masse. Enfoncer 1a touche
"Pilot". Au moyen du vo'ltmétre a 1ampe, régler 1a
tension de sortie du codeur a 50 mVeff. Piacer R 11 a
sa butée gauche. Voyant stéréo s'éteint. Tourner le
rég'lage a droite jusqu'a ce que 1e voyant se rallume.
Accord de I'atténuation de diaphonie R 13, R 14, R 15
Codeur a la prise antenne. Enclencher 'les touches "HF",
"Pilot e1: "2500 Hz". Voltmétre a lampe BF 3 1a prise
HP canal gauche en insérant 1e filtre passe-has. Les
deux canaux peuvent étre bouclés soit par des HP ou
des resistances 5 Ohms. Réglage de puissance a peu
prés sur le premier branchement. Réglage de baiance
sur position médiane. Réglages d'aigus et de graves en
butée droite. Ajuster au minimum par alignement
alternatif de R 13 et de R 15. Enciencher en pius 1a
touche "L". Re'lier 1e voltmétre a lampe BF 5 1a prise
HP du canai droit en insérant 1e filtre passe-has.
Régler 1e minimum par R 14. Répéter cet alignement
alternativement.
mun
'_______._._____
|:.....U-.....W...; j
:mumns Sunni
[:mnurhg-iTséfivtgsj
Ion a.
my. on 1me
i.-. v.
Dun-«u
WENMIDII
'0an
menu
u g. n
x a . n.
0
WEEKS GMBH FDHYH (BAY)
Decoder I0
«swoon-um
