Grundig HPP 450 Service Manual

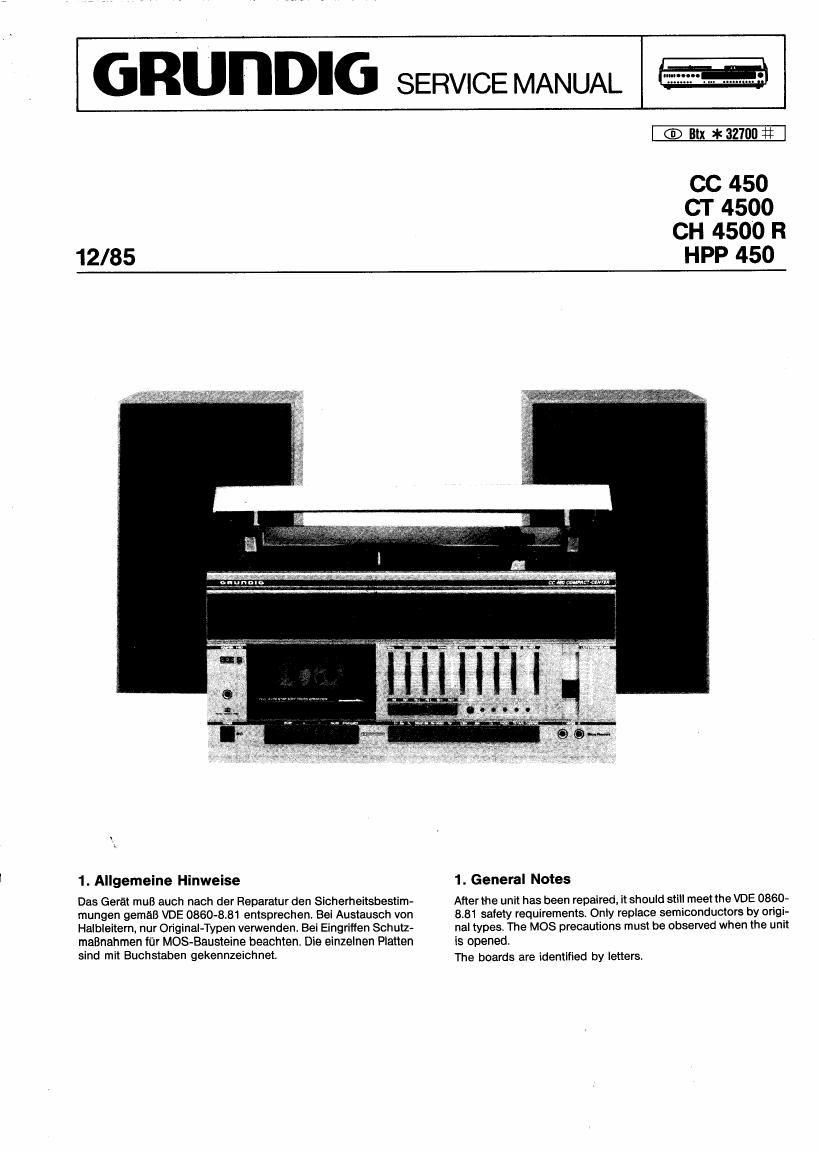

Page 1

GRUnDIG SERVICE MANUAL

12/85

® le * 32700 15?

CC 450
CT 4500
CH 4500 R
HPP 450

1. Allgemeine Hinweise

Das Gerér muB auch nach der Reparalur den Sicherheitsbestim-
mungen gemAB VDE 0860-881 entsprechen Bei Austausch von
Halbleitem, nur Original-Tynan vemenden. Bei Eingriffen Schutz-
maBnahmen fur MOS-Bausteine beachten, Die einzelnen Flatten
sind mit Buchstaben gekennzeichnet

1. General Notes

After the unit has been repaired, it should still meet the VDE 0860-
8.81 safety requirements Only replace semiconductors by origi-
nal types. The MOS precautions musx be observed when the unit
is opened.

The boards are identified by letters.

Page 2

Abb. 1

Service-Hinweis

HiFi-Turm CT 4500/CH 4500 Fl Abb.1

Bei Reparaturen an o. e. Geraten muB zum Ausbau des Chassis
folgendemiaBen vorgegangen warden:

1. Plaflenspieler ausbauen und Steekverbindungen Idsen.

2. Nach Entfemen der Abdeckkappen a und Schrauben h kann
die Zarge abgenommen werden.

3. Neon Entfernen der Schmuben c (Chassis muB dabei gehalten
werden) kann das Chassis herausgenornmen werden.

SERVICE NOTE
Hi fi cabinet CT 4500/CH 4500 R Flg. 1

In the case of the units listed above, removal ofthe chassis for re-
pair is as follows:

1. Remove record player and disconnect plug-type connectors.

2. Frame can be lifted off once covers a and screws b have been
removed.

3. Chassis can be removed once screws e have been unscrewed
(hold chassis while unscrewing).

fig. 1
