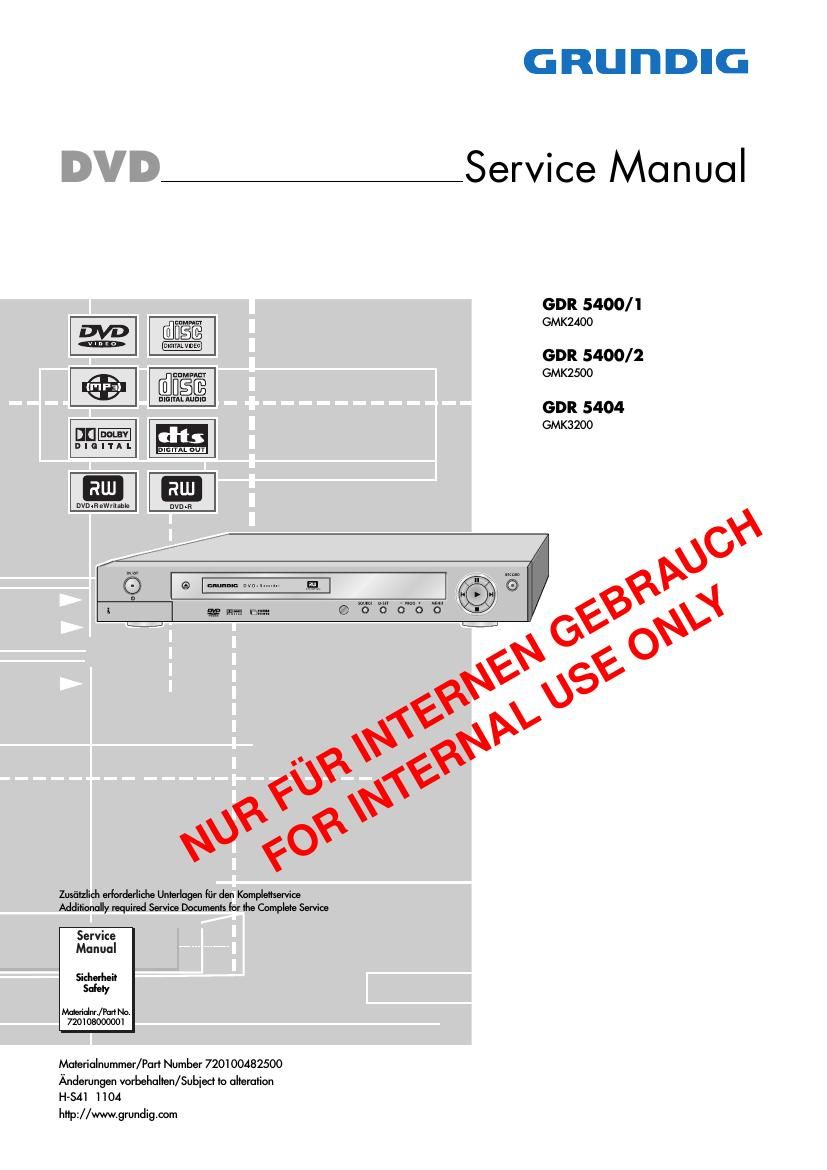

Grundig GDR 5400 1 GDR 5400 2 GDR 5404 Service Manual

Page 2

GRUNDIG Service

GDH 5400

Es gelten die Vorschriften und Sicherheitshinweise
gemaB dem Service Manual "Sicherheit", Material-
nummer 720108000001 , sowie zusatzlich die eventu-
ell abweichenden. landesspezifischen Vorschriften!

The regulations and safety instructions shall be valid
as provided by the "Safety" Service Manual, part
number 720108000001. as well as the respective
national deviations.

lnhaltsverzeichnis

Seite

Allgemeiner Teil 1-2...1-3
Allgemeine Hinweise.
Technische Daten ..
Versions-Nummer (Software / Laufwerk) .
Software-Upgrade
Servicehinweise
Bedienhinweise

Platinenabbildungen

und Schaltplane
Verdrahtungsplan
Netzteil .....
Hauptplatte
- Netzteil .
- Speicher
- Interface
- Konverte
- Prozessor .
Buchsenplatte( ersto
- Video-/Audio-Anschlusse .
- Tuner, Frontend ...........
- Audio.

- Scan"

Buchsenplatte (Version 2)
- Video-/Audio-AnschlUsse .
- Tuner, Frontend .
- Audio.
- Scart..
Bedieneinheit
Keyboard ..
DV-Platte ..
AV-IN-Platte .
Oszillogramme ........................................................................... 2-23

Explosionszeichnung

und Ersatzteillisten .. 3-1...3-2

Allgemeiner Teil

Allgemeine Hinweise

Vor dem Cffnen des Gehauses den Netzstecker ziehen!
Achtung: ESD-Vorschriften beachten [A

Leitungsverlegung

Bevor Sie die Leitungen und insbesondere die Masseleitungen Ibsen,
muss die Leitungsverlegung zu den einzelnen Baugruppen beachtet
werden.

Nach erfolgter Reparatur ist es notwendig, die Leitungsfflhrung wieder
in den werkseitigen Zustand zu versetzen um evtl. spatere Ausfalle
oder Storungen zu vermeiden.

Durchttthren von Messungen

Bei Messungen mit dem Oszilloskop an Halbleitern sollten Sie nur
Tastkopfe mit 10:1 - Teiler verwenden. AuBerdem ist zu beachten,
dass nach vorheriger Messung mit AC-Kopplung der Koppelkonden-
sator des Oszilloskops aufgeladen sein kann. Durch die Entladung
Uber das Messobjekt konnen Bauteile beschadigt werden.

Messwerte und Oszillogramme
Bei den in den Schaltplanen und Oszillogrammen angegebenen
Messwerten handelt es sich um Naherungswerte!

Table of Contents

Page
General Section 1-2...1-60
General Notes ..
Technical Data .
Version Numbers (Software / Loader)
Software Upgrade

Service Hints.
Operating Hints

Layout of PCBs

and Circuit Diagrams
Wiring Diagram
Power Supply
Main Board....
- Power Supply
- Memory ..
- Interface .
- Converter
- Processor ..
Socket Board ( erston
- Video/Audio Sockets
- Tuner, Frontend ......
- Audio
- Scart...
Socket Board (Version 2)
- Video/Audio Sockets ..
- Tuner, Frontend
- Audio
- Scart...
Keyboard Control Unit.
Keyboard
DV Board
AV-IN Board 2-22
Oscillograms .............................................................................. 2-23

Exploded Views

and Spare Parts Lists . 3-1...3-2

General Section

General Notes

Before opening the cabinet disconnect the mains plug!
Attention: Observe the ESD safety regulations {A

Wiring

Before disconnecting any leads and especially the earth connecting
leads obsen/e the way they are routed to the individual assemblies.
On completion of the repairs the leads must be laid out as originally
fitted at the factory to avoid later failures or disturbances.

Carrying out Measurements

When making measurements on semi-conductors with an oscillo-
scope, ensure that the test probe is set to 10:1 dividing factor. If the
previous measurement was made on AC input, please note that the
coupling capacitor in the oscilloscope will be charged. Discharge Via
the item being checked can damage the components.

Measured Values and Oscillograms
The measured values given in the circuit diagrams and oscillograms
are approximates!
