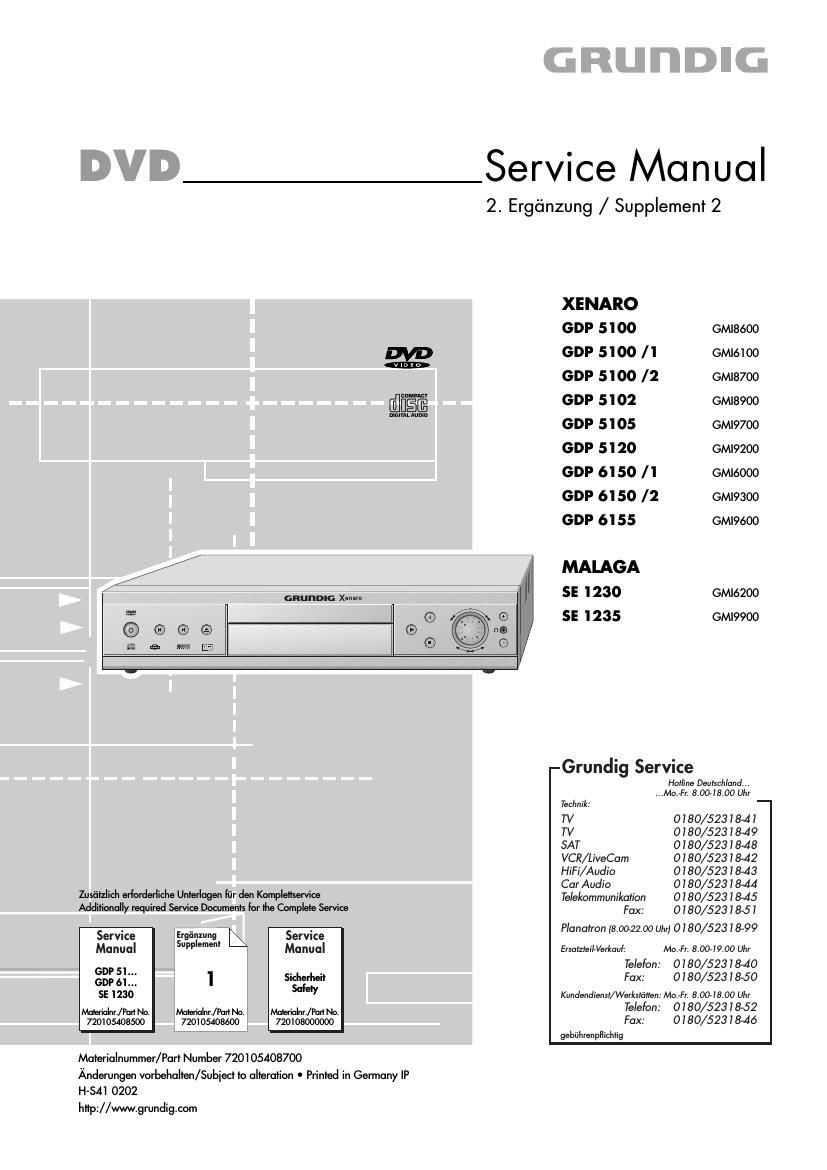

Grundig GDP 6150 2 Service Manual 2

Page 2

Allgemeiner Teil / General Section

Xenaro r GDP51..., GDP 61...; Malaya 7 SE 12...

Es gelten die Vorschriften und Sicherheitshinweise
gemaB dem Service Manual "Sicherheit", Material-
nummer 720108000000, sowie zusatzlich die eventu-
ell abweichenden, landesspezifischen Vorschriften!

The regulations and safety instructions shall be valid
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
national deviations.

lnhaltsverzeichnis

Seite
Allgemeiner Teil 2...6
Einffihrung .....

Gerateflbersicht

. 2
. 3
Ausbauhinweise 4

Platinenabbildungen

und Schaltplane 7...14
Laufwerk-Platte "KIT 510 LE ......................................................... 7

Explosionszeichnung
und Ersatzteillisten 15...22

Allgemeiner Teil

Einffihrung

In dieser Service-ManuaI-Erganzung sind die Gerate GDP5105,
GDP6155 und SE1235 der Serie Xenaro GDP51.../6150 dokumen-
tiert. Des Weiteren enthalt diese fur die gesamte Serie Xenaro die
geanderten Ausbauhinweise sowie die Schaltplane und Platinenabbil-
dungen des Lautwerkes KIT 510 LE. Nahere Informationen entneh-
men Sie bitte der Geratetibersicht.

Hinweis:

Grundlage fiir den Service sind Iolgende Service Manuals:

- Service Manual Sicherheit, Materialnummer 720108000000

- Service Manual GDP51.../6150, Materialnummer 720105408500
- Erganzung GDP51.../6150, Materialnummer 720105408600

Table of Contents

Page
General Section 2...6
Introduction .. 2
DVD Overview 3
Disassembly Instructions 4

Layout of PCBs

and Circuit Diagrams 7...14
Drive Board "KIT 510 LE" ............................................................... 7

Exploded View and
Spare Parts Lists 15...22

General Section

Introduction

This Supplement Service Manual describes the DVD players GDP5105,
GDP6155 und SE1235 in the series Xenaro GDP51.../6150. In addi-
tion this includes for the entire Xenario series the changed disassem-
bly instructions as well as the circuit diagrams and board layouts of the
drive unit KIT51 0 LE. Fordetailed information please see chapter DVD
Overview.

Note:

Basic instructions for servicing are given in the following Service
Manuals:

- Service Manual Safety, Part Number 720108000000

- Service Manual GDP51.../6150, Part Number 720105408500

- Supplement GDP51.../6150, Part Number 720105408600

Dolby', Dolby Pro Logic', AC 3' ist gelertigt unter Lizenz von Dolby Laboratories
Licensing Corporation.

Dolby', Dolby Pro Logic, "AC 3 und das DoppeI-D-Symbol DU sind Warenzeichen
der Dolby Laboratories Licensing Corporation. Copyright 1992 Dolby Laboratories,

Inc. Alle Rechte vorbehalten.

Dolby, "Dolby Pro Logic', 'AC 3" manufactured under license from Dolby Laboratories
Licensing Corporation.
Dolby', Dolby Pro Logic", AC 3 and the double-D symbol m are trademarks ol
the Dolby Laboratories Licensing Corporation. Copyright 1992 Dolby Laboratories,
Inc. All rights reserved.

_")

GRUNDIG Service
