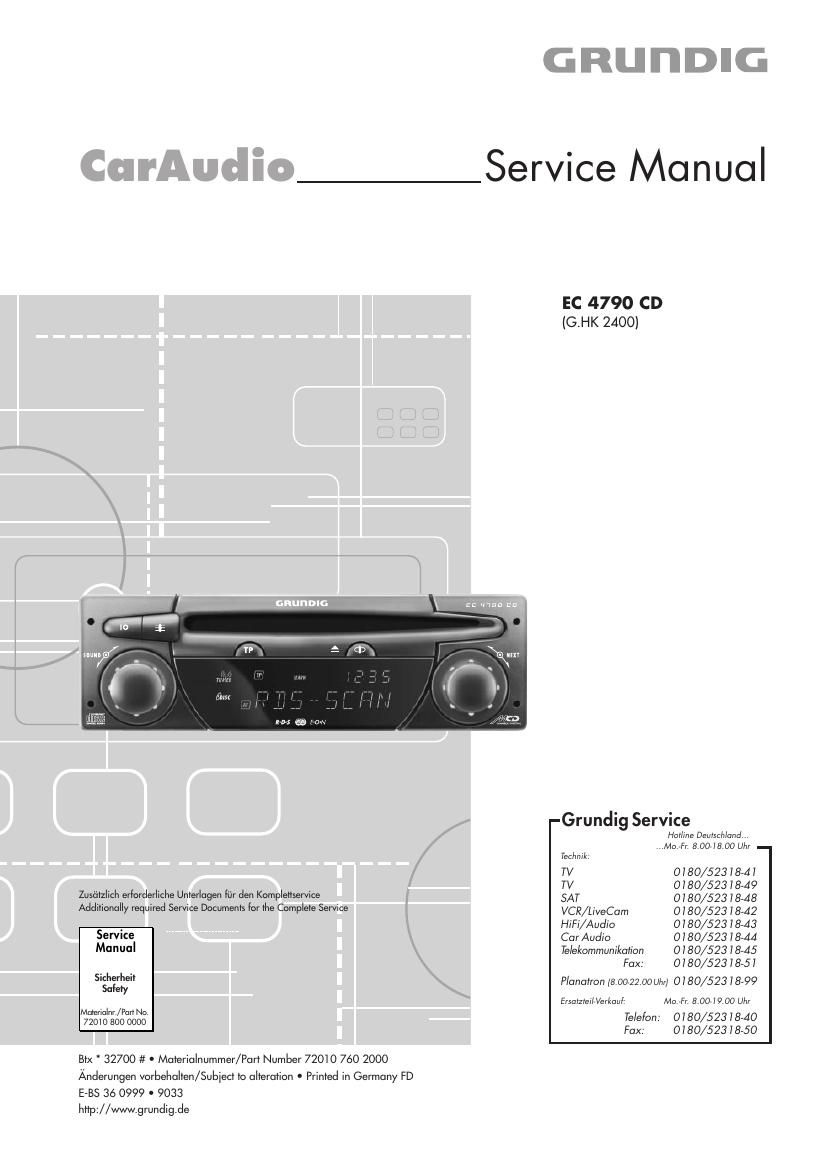

Grundig EC 4790 CD Service Manual
This is the 28 pages manual for Grundig EC 4790 CD Service Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Grundig EC 4790 CD Service Manual (Ocr-read)
Page 2
Allgemeiner Teil/ General Section
EC 4790 CD
Es gelten die Vorschritten und Sicherheitshin-
weise gemaB dem Service Manual "Sicherheit",
Materialummer 72010 800 0000, sowie zusatz-
lich die eventuell abweichenden, landes»
spezifischen Vorschritten!
The regulations and safety instructions shall be
valid as provided by the "Safety" Service Manual,
part number 72010 800 0000, as well as the
respective national deviations.
® lnhaltsverzeichnis
Allgemeiner Teil .
MeBgerate / MeBmittel
Ausbauhinweise
Bedienhinweise.
Abgleichvorschriften
Schaltplane und
Druckplattenabbildungen ........... 3 - 1 3 - 24
Schaltplane
Bedien-Teil
CD-Teil
HF-Teil
Prozessor- eI
NF-Teil ......
Platinenabbildungen
Hauptplatte .......................................................................... 3 - 15
Bedienplatte .....
Anschlqulatte .
Ersatzteilliste ................................. 4 -1 4 - 2
Allgemeiner Teil
MeBgeréte / MeBmittel
DC-Voltmeter
MeBsender
Frequenzzahler
NF-Voltmeter
Wobbler
Beachten Sie bitte das GRUNDIG MeBtechnik-Programm, das Sie
unter folgender Adresse erhalten:
Table of Contents
General Section ..
Test Equipment / Aids.
Disassembly Instructions
Operating Hints ...............
Adjustment Procedures..
Circuit Diagrams
and Layout of the P683 .............. 3 - 1 3 - 24
Circuit Diagrams
Operating Part
CD Part .
FlF Part ..
Processor a .
AF Part ..........
Layout of the P085
Main Board .......................................................................... 3 - 15
Operating Board
Connecting Board
Spare Parts List ............................. 4 - 1 4 - 2
General Section
Test Equipment / Aids
DC Voltmeter
Test Generator
Frequency Counter
AF Voltmeter
Sweep Generator
Please note the Grundig Catalog "Test and Measuring Equipment"
obtainable from:
Grundig AG
Geschaftsbereich Instruments
Tesl- und MeBsysteme
Wiirzburger Str. 150, D-90766 Fflrth
Tel.: 0911 [703-4118; Fax: 0911 /703-4130
eMail: instruments@grundig.de
Internet: http:\\www.grundig-instruments.de
GRUNDIG Service
