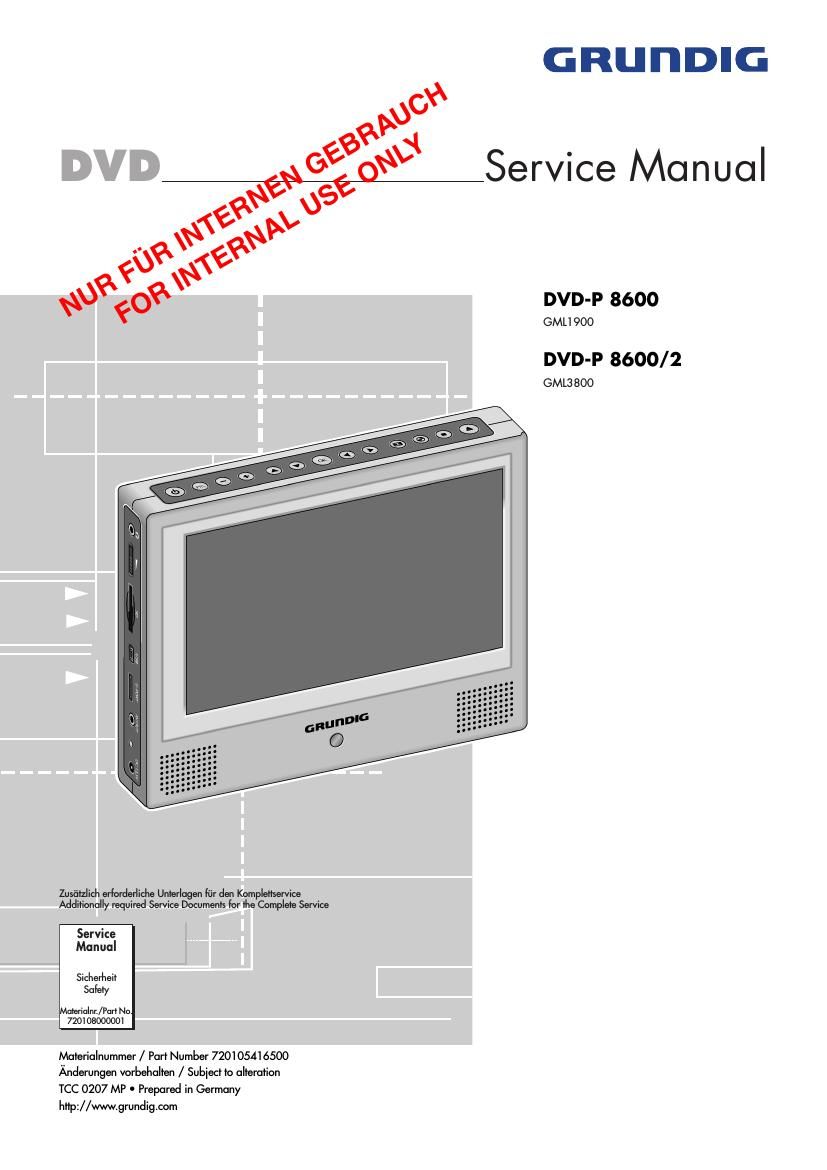

Grundig DVDP 8600 2 Service Manual

This is the 27 pages manual for Grundig DVDP 8600 2 Service Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.

Page: 1 / 27
Grundig DVDP 8600 2 Service Manual

Extracted text from Grundig DVDP 8600 2 Service Manual (Ocr-read)


Page 2

GRUNDIG Service

DVD-P 8600. ..

Es gelten die Vorschriften und Sicherheitshinweise
gemaB dem Service Manual "Sicherheit", Material-
nummer720108000001,sowie zusatzlich die eventuell
abweichenden, landesspezifischen Vorschriften!

The regulations and safetyinstructions shallbevalid
as provided by the "Safety" Service Manual, part
number 720108000001, as well as the respective
national deviations.

lnhaltsverzeichnis
Seite

AllgemeinerTeil. .1-2. .1-10
Allgemeine Hinweise
Technische Daten
Software-Upgrade

Bedienhinweise

venom»

1.
1.
1.
1.

Platinenabbildungen

und Schaltpléne...
Blockschaltplan.
Hauptplatte.
- Netzteil.
- Akku.
- Audio
- Interface ............
- USB/Card-Fteader
DVD-Platte ............

- Spannungsversorgung
- Prozessor
- Interface.
- Speicher.....
Display-Platte
- Prozessor...
- Netzteil.
- Inverter.
Keyboard.

.2-1...2-16

Explosionszeichnung
und Ersatzteilliste..........................................3-1

Allgemeiner Teil

Allgemeine Hinweise
Vor dem Offnen des Gehéiuses den Netzstecker ziehen!
Achtung: ESD-Vorschriften beachten [A

Leitungsverlegung

Bevor Sie die Leitungen und insbesondere die Masseleitungen Ibsen,
muss die Leitungsverlegung zu den einzelnen Baugruppen beachtet
werden.

Nach erfolgter Reparatur ist es notwendig, die Leitungsfilhrung wieder
in den werkseitigen Zustand zu versetzen um evtl. spatere Ausfalle
oder Storungen zu vermeiden.

Durchfiihren von Messungen

Bei Messungen mit dem Oszilloskop an Halbleitern sollten Sie nur
Tastkopfe mit10:1 -Teilerven~enden.Aul3erdem istzu beachten, dass
nach vorheriger Messung mit AC-Kopplung der Koppelkondensator
des Oszilloskops aufgeladen sein kann. Durch die Entladung iiber das
Messobjekt konnen Bauteile beschadigt werden.

Messwerte
Bei den in den Schaltplanen angegebenen Messwerten handelt es
sich um Naherungswerte!

Table of Contents


General Section
General Notes.
Technical Data.
Software Upgrade
Operating Hints...

Layout of the P635

and Circuit Diagrams ..
Block Circuit Diagram
Main Board ......
- Power Supply .
- Rechargeable Batter
- Audio ......................
- Interface ..........
- USB/Card Reade
DVD Board..........
- Voltage Supply
- Processo
- Interface
- Memory .....
Display Board
- Processor..
- Power Supply
- Inverter
Keyboard

Exploded View
and Spare Parts List3-1

General Section

General Notes

Before opening the cabinet disconnect the mains plug!
Attention: Observe the ESD safety regulations {A

Wiring

Before disconnecting any leads and especially the earth connecting
leads observe the way they are routed to the individual assemblies.

On completion of the repairs the leads must be laid out as originally
fitted at the factory to avoid later failures or disturbances.

Carrying out Measurements

When making measurements on semi-conductors with an oscilloscope,
ensure that the test probe is set to 10:1 dividing factor. If the previous
measurement was made on AC input, please note that the coupling
capacitor in the oscilloscope will be charged. Discharge via the item
being checked can damage the components.

Measured Values
The measured values given in the circuit diagrams are approxi-
mates!
