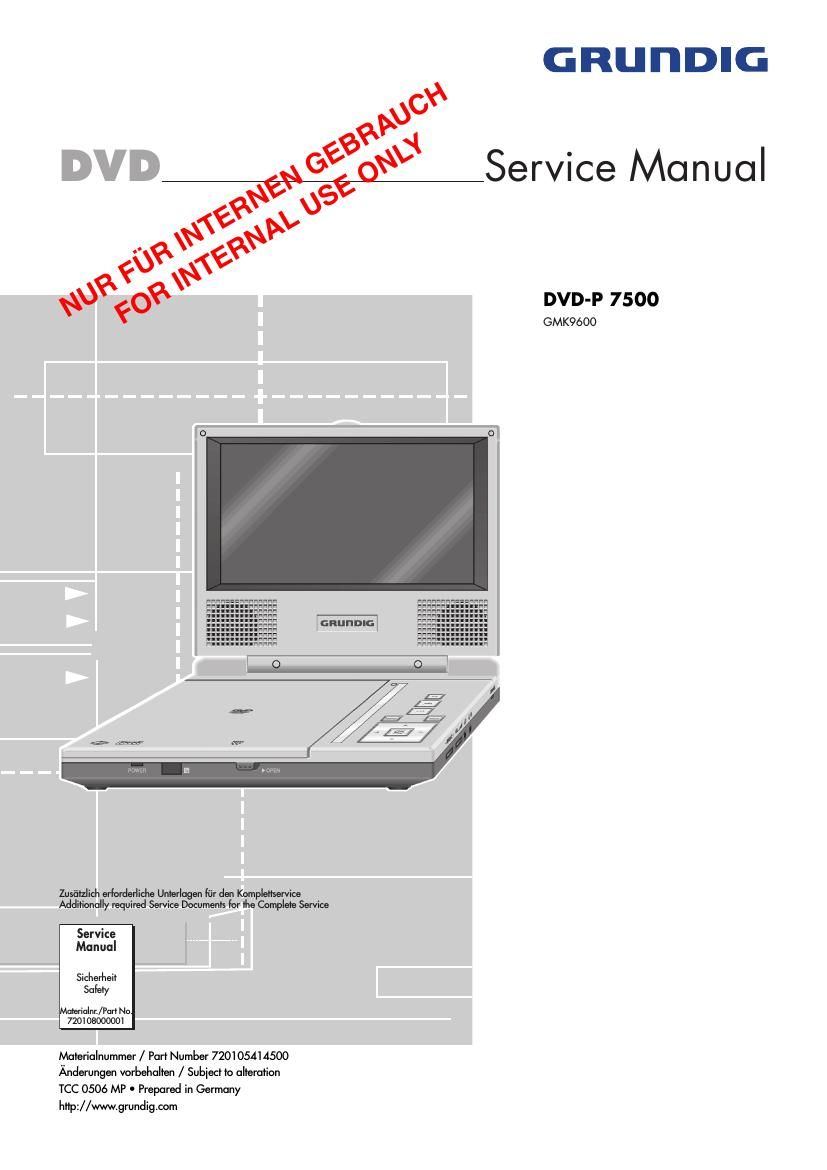

Grundig DVDP 7500 Service Manual
This is the 24 pages manual for Grundig DVDP 7500 Service Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Grundig DVDP 7500 Service Manual (Ocr-read)
Page 2
GRUNDIG Service
DVD»P 7500
Es gelten die Vorschritten und Sicherheitshinweise
gemaB dem Service Manual "Sicherheit", Material-
nummer720108000001,sowie zusatzlich die eventuell
abweichenden, landesspezifischen Vorschriften!
The regulations and safetyinstructions shallbevalid
as provided by the "Safety" Service Manual, part
number 720108000001, as well as the respective
national deviations.
lnhaltsverzeichnis
Allgemeiner Teil.
Allgemeine Hinweise
Technische Daten
Software-Upgrade
Bedienhinweise
Platinenabbildungen
und Schaltpléne...
Netzteil, Audio-Platte
Hauptplatte ...........
- Spannungsversorgung 1
- Spannungsversorgung 2
- Prozessor ...................
- Speicher ............
- Laufwerksteuerung.
- Audio .................
- IN/OUT.
Keyboard.
Display-Platte
- Video-Prozessor
- Display-Treibe
- Inverter .......
Explosionszeichnung
und Ersatzteilliste.......................................... 3-1
Allgemeiner Teil
Allgemeine Hinweise
Vor dem Offnen des Gehéiuses den Netzstecker ziehen!
Achtung: ESD-Vorschriften beachten [A
Leitungsverlegung
Bevor Sie die Leitungen und insbesondere die Masseleitungen Ibsen,
muss die Leitungsverlegung zu den einzelnen Baugruppen beachtet
werden.
Nach ertolgter Reparatur ist es notwendig, die Leitungsfithrung wieder
in den werkseitigen Zustand zu versetzen um evtl. spatere Ausfalle
oder Storungen zu vermeiden.
Durchfiihren von Messungen
Bei Messungen mit dem Oszilloskop an Halbleitern sollten Sie nur
Tastkopfe mit10:1 -Teilerven~enden.Aul3erdem istzu beachten, dass
nach vorheriger Messung mit AC-Kopplung der Koppelkondensator
des Oszilloskops aufgeladen sein kann. Durch die Entladung iiber das
Messobjekt konnen Bauteile beschadigt werden.
Messwerte
Bei den in den Schaltplanen angegebenen Messwerten handelt es
sich um Naherungswerte!
Table of Contents
General Section
General Notes.
Technical Data.
Software Upgrade
Operating Hints...
Layout of the PC35
and Circuit Diagrams ..
Power Supply, Audio Board
Main Board ......
- Voltage Supply 1
- Voltage Supply 2
- Processor ........
- Memory.....
- Drive Control
Keyboard
Display Board
- Video Processor
- Display Driver
- Inverter ......
Exploded view
and Spare Parts List3-1
General Section
General Notes
Before opening the cabinet disconnect the mains plug!
Attention: Observe the ESD safety regulations [A
Wiring
Before disconnecting any leads and especially the earth connecting
leads observe the way they are routed to the individual assemblies.
On completion of the repairs the leads must be laid out as originally
fitted at the factory to avoid later failures or disturbances.
Carrying out Measurements
When making measurements on semi-conductors with an oscilloscope,
ensure that the test probe is set to 10:1 dividing factor. If the previous
measurement was made on AC input, please note that the coupling
capacitor in the oscilloscope will be charged. Discharge via the item
being checked can damage the components.
Measured Values
The measured values given in the circuit diagrams are approxi-
mates!
