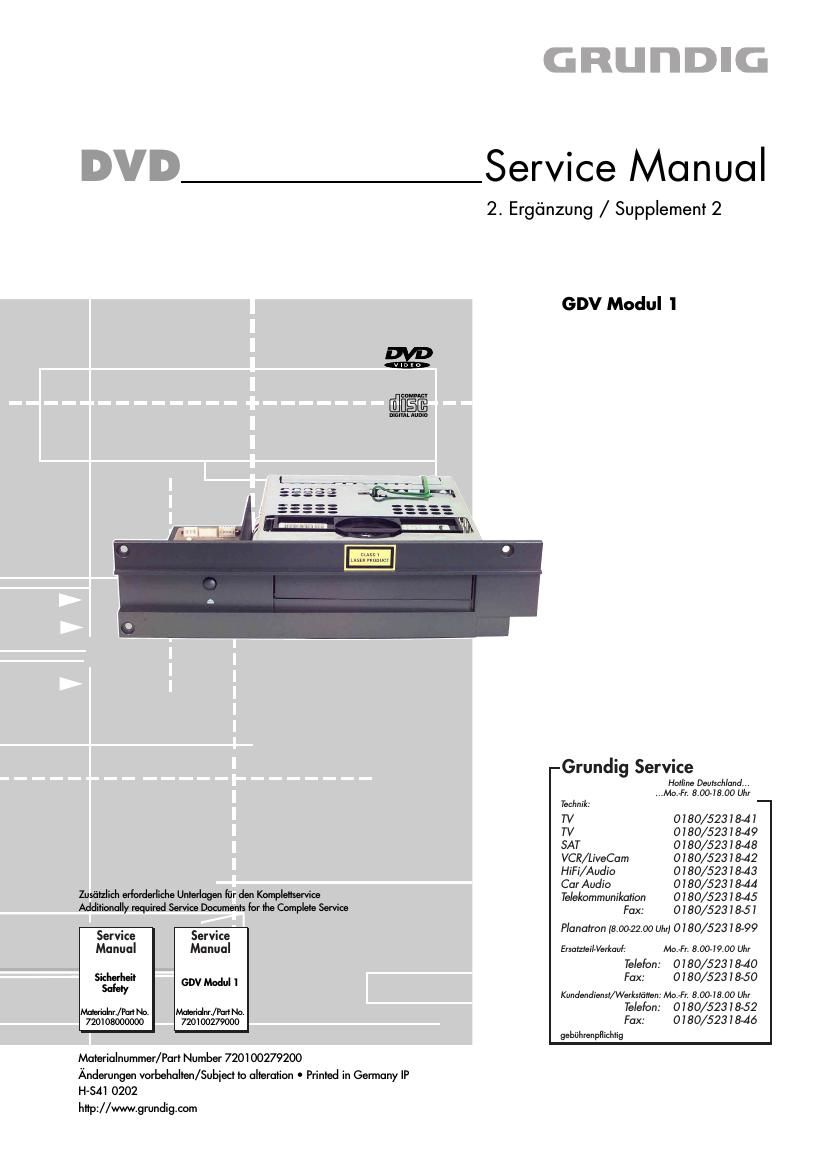

Grundig DVD Service Manual

Page 2

Allgemeiner Teil / General Section

GD V Modal 1

Es gelten die Vorschriften und Sicherheitshinweise
gemaB dem Service Manual "Sicherheit", Material-
nummer 720108000000, sowie zusatzlioh die eventu-
ell abweichenden, landesspezifischen Vorsohriften!

The regulations and safety instructions shall be valid
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
national deviations.

lnhaltsverzeichnis

Seite
Allgemeiner Teil 2...4
Einffihrung.. . 2
Messgerate . 2
Servicehinweis . . 3
Ausbauhinweise .............................................................................. 3
Fehlersuchanleitung 5...6

DVD-Monoboard .................. .. 5

Platinenabbildungen
und Schaltplane 8...28

Oszillogramme .
DVD-Monoboard .
- Messpunkte ...................
- Signal-Prozessor, Laser- und Lautwerksteuerung
- Servo...
- Decoder ..
- Speicher..
- Prozessor und Decoder
- AudioNideo...
Blockschaltplane .

Explosionszeichnungen
und Ersatzteillisten 29...30

Allgemeiner Teil

Einffihrung

In dieser Service-ManuaI-Erganzung ist eine Laufwerksvariante (sie-
he Seite 4, Fig. 1) des GDV Modul 1 dokumentiert.

Hinweis:

Grundlage fiir den Service sind tolgende Service Manuals:

- Service Manual Sicherheit, Materialnummer 720108000000

- Service Manual GDV Modul 1, Materialnummer 720100279000

Messgerate
Regeltrenntrafo, Zweikanaloszilloskop, Digitalmultimeter

Beachten Sie bitte das Grundig Messtechnik-Programm, das Sie unter
tolgender Adresse erhalten:

Table of Contents

Page
General Section 2...4
Introduction ..... 2
Test Equipment 2
Service Instruction 3
Disassemly Instructions .................................................................. 3
Test Instructions 6...7
DVD-Monoboard .......... . 6

Layout of the P033

and Circuit Diagrams 8...28
Oscillograms ......
DVD-Monoboard
- Test Points ..........................
- Signal Processor, Laser and Drive Control
- Servo ......................................................
- Decoder
- Memory.
- Processor and Decoder
- AudioNideo ............
Block Circuit Diagrams.

Exploded Views and
Spare Parts LlStS 29...30

General Section

Introduction

This Supplement Service Manual describes a variant of the drive
mechanism of the GDV Modul 1 (see Page 4, Fig. 1).

Note:

Basic instructions for servicing are given in the following Service
Manuals:

- Service Manual Safety, Part Number 720108000000

- Sen/ice Manual GDV Modul 1, Part Number 720100279000

Test Equipment

Variable isolating transformer, Dual channel oscilloscope,
Digital multimeter

Please note the Grundig Catalog "Test and Measuring Equipment"
obtainable trom:

Grundig AG
Geschétftsbereich Instruments
Test- und Mess-Systeme
Wflrzburger Str. 150, D 90766 Furth
Tel.: 0911 /703-4540; Fax: 0911 /703-4130
eMaiI: instruments@grundig.com
Internet: http://www.grundig-instruments.de
Internet: http://www.grundig-instruments.com

Dolby', Dolby Pro Logic', AC 3' ist gelertigt unter Lizenz von Dolby Laboratories
Licensing Corporation.

Dolby', Dolby Pro Logic, "AC 3 und das DoppeI-D-Symbol DU sind Warenzeichen
der Dolby Laboratories Licensing Corporation. Copyright 1992 Dolby Laboratories,
Inc. Alle Rechte vorbehalten.

Dolby, "Dolby Pro Logic', 'AC 3" manufactured under license from Dolby Laboratories
Licensing Corporation.
Dolby', Dolby Pro Logic", AC 3 and the double-D symbol DIJ are trademarks ol
the Dolby Laboratories Licensing Corporation. Copyright 1992 Dolby Laboratories,
Inc. All rights reserved.
