Grundig CHALLENGE 600 CD Service Manual

Extracted text from Grundig CHALLENGE 600 CD Service Manual (Ocr-read)

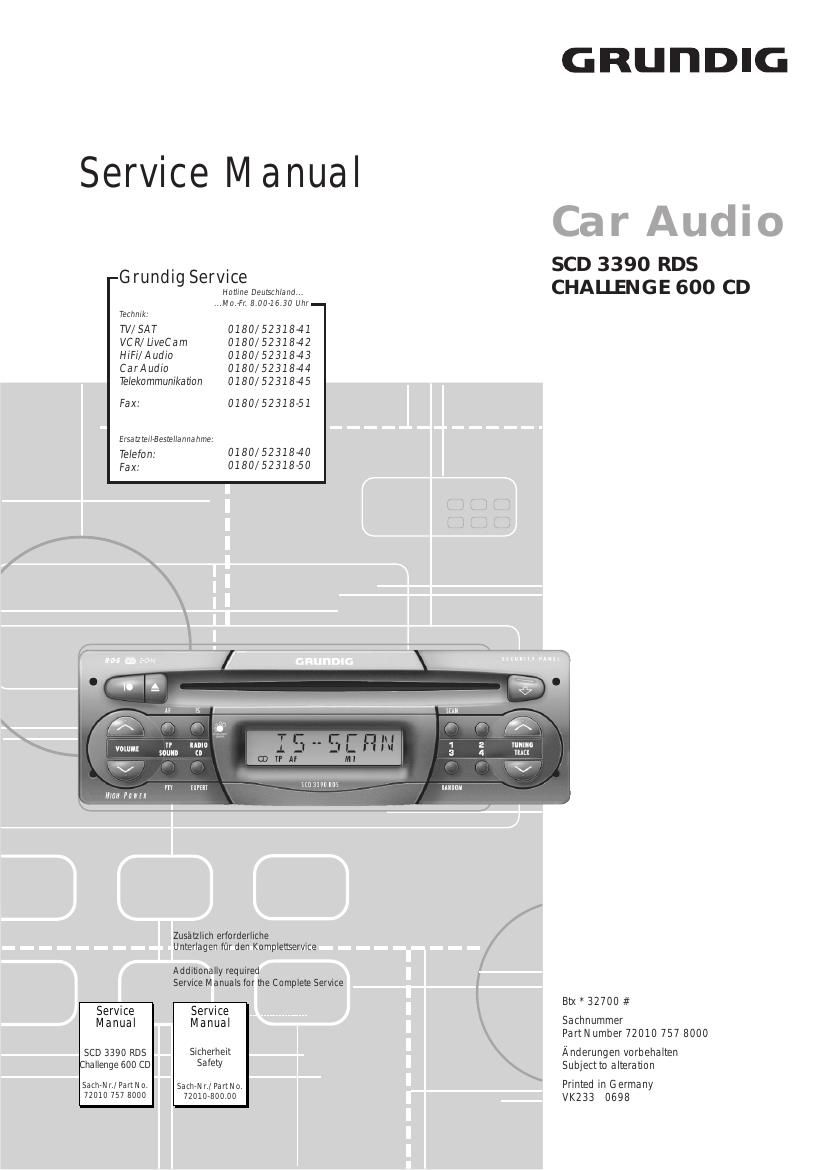

Page 1

Allgemeiner Teil / General SectionSCD 3390 RDS / Challenge 600 CD 1 - 2GRUNDIG Service Es gelten die Vorschriften und Sicherheitshin- weise gemŠ§ dem Service Manual "Sicherheit", Sach-Nummer 72010-800.00, sowie zusŠtzlich die eventuell abweichenden, landesspezifischen Vorschriften!The regulations and safety instructions shall be valid as provided by the "Safety" Service Manual, part number 72010-800.00, as well as the respective national deviations. GB Table of Contents Page General Section ........................... 1 - 2 É 1 - 11 Test Equipment / Aids ............................................................... 1 - 2 Disassembly Instructions .......................................................... 1 - 3 Operating Hints ......................................................................... 1 - 9 Adjustment Procedures ................ 2 - 2 É 2 - 3 Circuit Diagrams and Layout of PCBs .................... 3 - 1 É 3 - 21 Notes on Components .............................................................. 3 - 1 Circuit Diagrams ....................................................................... 3 - 2 Layout of PCBs ....................................................................... 3 - 15 Spare Parts Lists ........................... 4 - 1 É 4 - 2 Spare Parts List SCD 3390 RDS .............................................. 4 - 1 Spare Parts List CHALLENGE 600 CD .................................... 4 - 2 D Inhaltsverzeichnis Seite Allgemeiner Teil ............................ 1 - 2 É 1 - 8 Me§gerŠte / Hilfsmittel .............................................................. 1 - 2 Ausbauhinweise ........................................................................ 1 - 3 Bedienhinweise ......................................................................... 1 - 6 Abgleichvorschriften .................... 2 - 1 É 2 - 3 SchaltplŠne und Druckplattenabbildungen ........... 3 - 1 É 3 - 21 Bauteilhinweise ......................................................................... 3 - 1 SchaltplŠne ............................................................................... 3 - 2 Druckplattenabbildungen ........................................................ 3 - 15 Ersatzteillisten ............................... 4 - 1 É 4 - 2 Ersatzteilliste SCD 3390 RDS ................................................... 4 - 1 Ersatzteilliste CHALLENGE 600 CD ......................................... 4 - 2 Allgemeiner Teil Me§gerŠte / Me§mittel Me§sender Klirrfaktorme§gerŠt DC-Voltmeter NF-Voltmeter Stereocoder Beachten Sie bitte das GRUNDIG Me§technik-Programm, das Sie unter folgender Adresse erhalten: GRUNDIG Instruments Test- und Me§systeme GmbH WŸrzburger Str. 150, D-90766 FŸrth/Bay Tel. 0911/703-4118, Fax 0911/703-4130 eMail: instruments@grundig.de Internet: http://www.grundig.instruments.de General Section Test Equipment / Aids Signal generator Distortion meter DC voltmeter AF voltmeter Stereo coder Please note the Grundig Catalog "Test and Measuring Equipment" obtainable from: GRUNDIG Instruments Test- und Me§systeme GmbH WŸrzburger Str. 150, D-90766 FŸrth/Bay Tel. 0911/703-4118, Fax 0911/703-4130 eMail: instruments@grundig.de Internet: http://www.grundig.instruments.de

Page 2

SCD 3390 RDS / Challenge 600 CDAllgemeiner Teil / General Section GRUNDIG Service1 - 3 Fig. 7 J Fig. 4 F F Fig. 5 G G Fig. 6 H Fig. 3 E Fig. 2 D B C Fig. 1 A A Ausbauhinweise 1. CD-Laufwerk ausbauen - Boden und Deckel abnehmen. - 4 Schrauben A herausschrauben (Fig. 1). - Laufwerk vorsichtig anheben und die 2 Steckverbindungen unter dem Laufwerk šffnen. 2. Frontblende abnehmen - CD-Laufwerk ausbauen (Pkt. 1). - Flachbandleitung B aus dem Stecker C herausziehen (Fig. 2). - 2 Rastnasen D (Fig. 2) und E (Fig. 3) ausrasten und Frontblende abnehmen. 3. Hauptplatte ausbauen - CD-Laufwerk ausbauen (Pkt. 1). - Frontblende abnehmen (Pkt. 2). - 4 Schrauben F (Fig. 4) herausschrauben. - 4 Schrauben G (Fig. 5) herausschrauben. - Schraube H (Fig. 6) herausschrauben. - 4 Schrauben J (Fig. 7) herausschrauben. - Hauptplatte herausnehmen.3. Removing the Main Board - Remove the CD Drive (para 1). - Remove the Front Mask (para 2). - Undo 4 screws F (Fig. 4). - Undo 4 screws G (Fig. 5). - Undo screw H (Fig. 6). - Undo 4 screws J (Fig. 7). - Remove the Main Board. Disassembly Instructions 1. Removing the CD Drive - Remove top and bottom cover. - Undo 4 screws A (Fig. 1). - Lift the CD Drive carefully and unplug the 2 connectors below the drive. 2. Removing the Front Mask - Remove the CD Drive (para 1). - Pull out the flexprint B from the connector C (Fig. 2). - Unhook the 2 catches D (Fig. 2) and E (Fig. 3) and remove the Front Mask.
