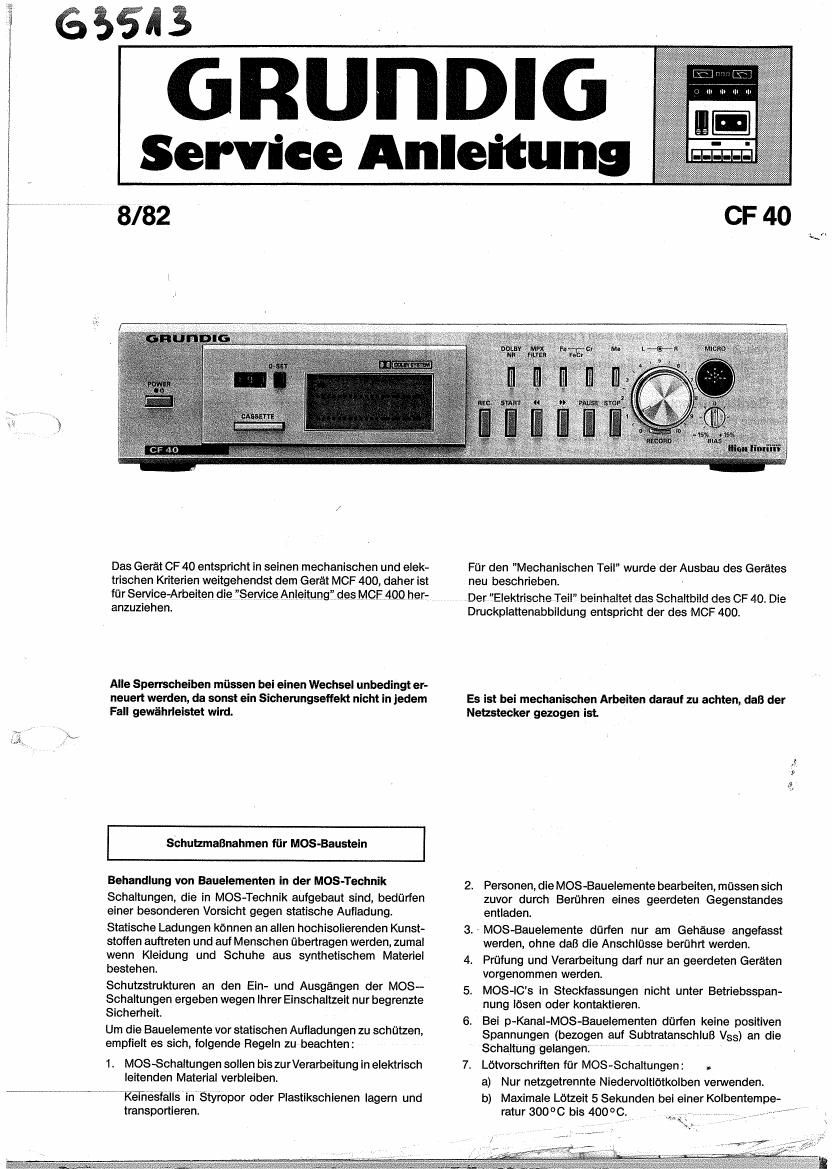

Grundig CF 40 Service Manual

Page 1

65543

GRUI'IDIG

Service Anleituns

8/82

Das Germ CF 40 entspricht in seinen mechanischen und elek-
trischen Kriterien weitgehendst dem Germ MCF 400, daher ist
fflr Service-Arbeiten die "Service Anleitu ng" des MQF 400 her-
anzuziehen.

Alle Spenscheiben mussen bei sinen Wechsel unbedingt er-
neuert warden, da sons! ein Sicherungseffekt nicht in ledem
Fall gewfihrieistet VIn'rd.

Shhulzmaflnahmen fur MOS-Baustein

Behandlung von Bauelementen in der MOS-Technik
Schaltungen, die in MOS-Technik aufgebaut sind, bedIirfen
einer besonderen Vorsicht gegen statische Aufladung.
Statische Ladungen kénnen an alien hochisolierenden Kunst-
stoffen auftreten und auf Menschen Ubertragen werden, zumal
wenn Kleidung und Schuhe aus synthetischem Materiel
bestehen.

Schutzstrukturen an den Ein- und Ausgangen der MOS-
Schaitungen ergeben wegen Ihrer Einschaltzeit nur begrenzte
Sicherheit.

Um die Bauelemente vor statischen Aufladungen zu schfltzen,
empfieit es slch, folgende Regeln zu heachten:

1. MOS-Schaltungen soiien bis zurVerarbeitung in elektrisch
Ieitenden Material verbleiben.

KeTnesfalIs in'styropor oder Plastikschienen lagern und
transporlieren.

Fflr den Mechanischen Teil wurde der Ausbau des Gerétes
neu beschrieben.

Der "Elektrische Tei!" beinhaltet das Schaltblid des CF 40. Die
Druckplattenabbildung entspricht der des MCF 400.

Es ist bei mechanischen Arbeiten darauf zu achten, daB der
Netzstecker semen ist.

2. Personen, die MOS-Bauelemente bearbeiten, mussen sich
zuvor durch Berflhren eines geerdeten Gegenstandes
eniladen.

3. . MOSaBauelemente dI'JIfen nur am Gehéuse angefasst
werden, ohne daB die Anschlusse berflhn werden.

4. Prflfung und Verarbeitung darf nur an geerdeten Geraten
vorgenommen warden.

5. MOS-ICs in Steckfassungen nicht unter Betriebsspan-
nung Risen oder kontaktieren.

6. Bei p-KanaI-MOS-Bauelementen diirfen keine positiven
Spannungen (bezogen auf SubtratanschluB Vss) an die
Sbhaltung gelangen.

7. Létvorschriften fflr MOS-Schaitungen: .

a) Nur netzgetrennte Niedervoltibtkolben verwenden
b) Maximaie thzeit 5 Sekunden bei einer Kolbentempe-
ratur 300°C bls 400°C. ' .I, . "
