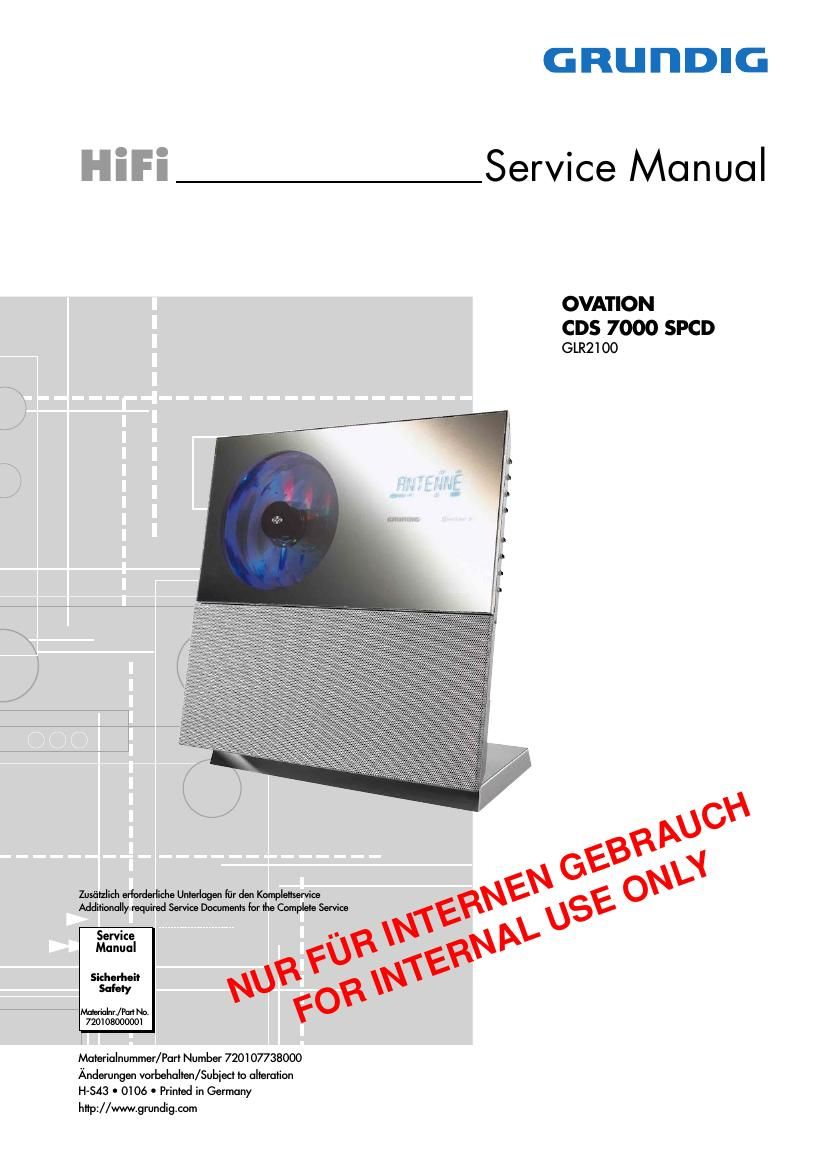

Grundig CDS 7000 SPCD Service Manual

Page 2

GRUNDIG Service

OVATION CDS 7000 SPCD

Es gelten die Vorschriften und Sicherheitshin-
weise gemaB dem Service Manual "Sicherheit",
Materialnummer 720108000001, sowie zusatz-
Iich die eventuell abweichenden, landes-
speZifischen Vorschriften!

The regulations and safety instructions shall be
valid as provided by the "Safety" Service Manual,
part number 720108000001, as well as the re»
spective national deviations!

lnhaltsverzeichnis

Seile

Allgemeiner Teil 1-2 1-12
Messgerate / Messmittel
Allgemeine Hinweise.
Technische Daten ..
Servicehinweise
Bedienhinweise
Ausbauhinweis

Abgleichvorschriften 2-1

Platinenabbildungen
und Schaltplane

Blockschaltplan
Verdrahtungsplan
Netzteil ..
NF-Teil
CD/MCU-Teil
USB-Teil
Displayplatte
Keyboard ..
AUX-lN/Fleset-Platte .
lFl-Sensor-Platte .
Tuner...............

IC-Blockdiagramme

Explosionszeichnung und

Ersatzteilliste ..
Explosionszeichnung
Ersatzteilliste

Allgemeiner Teil

Messgerate/ Messmittel

Mess-Sender Wobbelsender
Oszilloskop Digitalvoltmeter
Trenntralo Klirrfaktormessgerat

Allgemeine Hinweise

Vor dem Offnen des Gehéuses zuerst den Netzstecker ziehen!
Achtung: ESD-Vorschriften beachten [A

Leitungsverlegung

Bevor Sie die Leitungen und insbesondere die Masseleitungen losen,
muss die Leitungsverlegung zu den einzelnen Baugruppen beachtet
werden.

Nach erfolgter Reparatur ist es notwendig, die Leitungsftlhrung wieder
in den werkseitigen Zustand zu versetzen urn evtl. spatere Ausfalle
oder Stfirungen ZU vermeiden.

Durchfilhren von Messungen

Bei Messungen mit dem Oszilloskop an Halbleitern sollten Sie nur
Tastkdpfe mit 10:1 - Teiler verwenden. Au Berdem ist zu beachten,
dass nach vorheriger Messung mit AC-Kopplung der Koppelkonden-
sator des Oszilloskops aufgeladen sein kann. Durch die Entladung
Uber das Messobjekt konnen Bauteile beschadigt werden.

Messwerte
Bei den in den Schaltplanen angegebenen Messwerten handelt es
sich um Naherungswerte!

Table of Contents

Page

General Section 1-2 1-12
Measuring Instruments / Equipment . 1-2
General Notes .. -
Technical Data .
Service Hints .
Operating Hints
Disassembly Hints

'1

Adjustment Procedures................................ 2-2

Layout of PCBs

and Circuit Diagrams 3-23
Block Diagram ....................... 3-1
Wiring Diagram . 3-2

Power Supply

AF Section . . 3-5
CD/MCU Sectio . 3-8
USB Section .. 3.13

Display PCB
Keyboard
AUX-IN/Fleset PCB .
IR Sensor PCB
Tuner
IC Blockdiagrams.

Exploded View and

Spare Parts List 4-1 4-2
Exploded View .
Spare Parts List

General Section

Measuring Instruments / Equipment

Signal generator
Oscilloscope
Insulating transformer

Sweep generator
Digital voltmeter
Distortion meter

General Notes

Before opening the cabinet disconnect the mains plug!
Attention: Observe the ESD safety regulations [2

Wiring

Before disconnecting any leads and especially the earth connecting
leads observethe way they are routed to the individual assemblies like
the chassis, mains switch panel, keyboard control panel, picture tube
panel, deflection unit, loudspeaker and so on.

On completion of the repairs the leads must be laid out as originally
fitted at the factory to avoid later failures or disturbances.

Carrying out Measurements

When making measurements on semi-conductors with an oscillo-
scope, ensure that the test probe is set to 10:1 dividing factor. It the
previous measurement was made on AC input, please note that the
coupling capacitor in the oscilloscope will be charged. Discharge via
the item being checked can damage the components.

Measured Values
The measured values given in the circuit diagrams are approximates!
