Grundig CDS 6580 SPCD Service Manual

Extracted text from Grundig CDS 6580 SPCD Service Manual (Ocr-read)

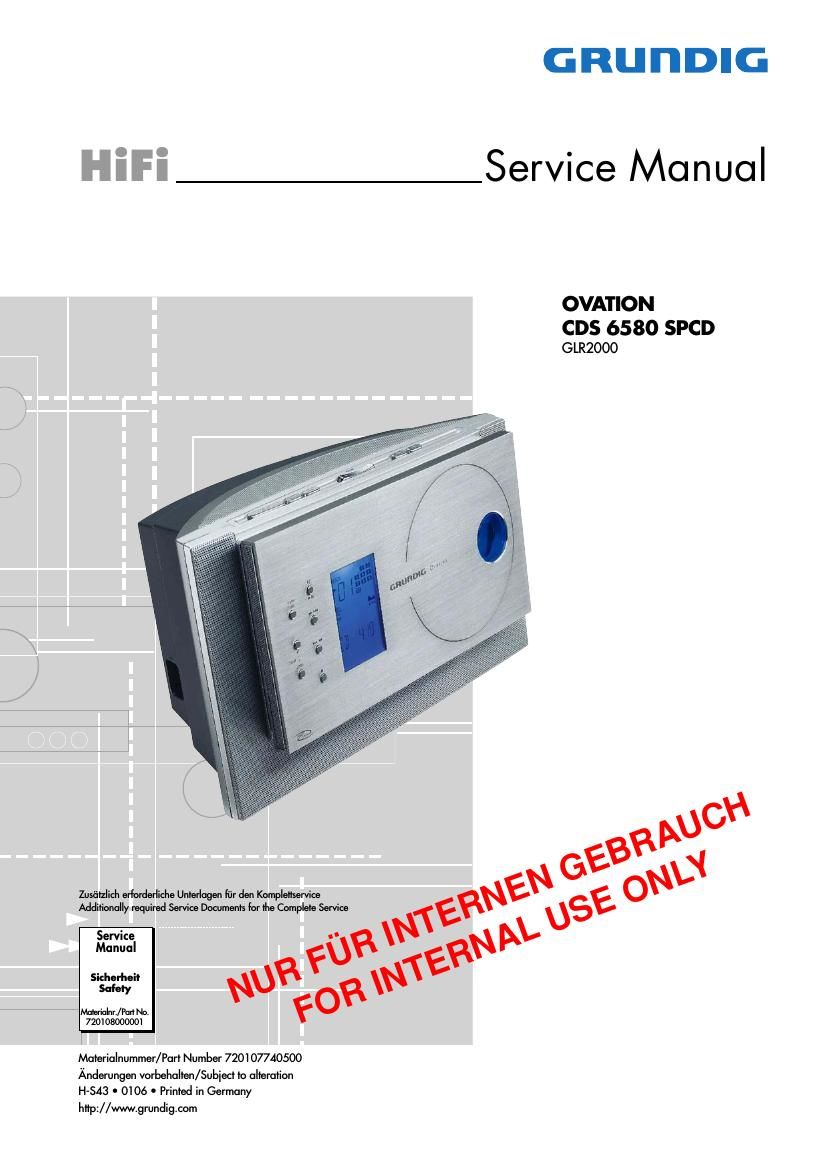

Page 1

GRUHDIG

Hifi Service Manual

OVATION

CDS 6580 SPCD
GLRZOOO

Zusiitzlich ertorderliche Unterlagen iiir den Komplettservice
Additionally required Service Documents for the Complete Service a
Service I \ Mg
Manual F E
Sizherheit a "

Safety F0

Materiulnr/Part No.
7201 08000001

Materiulnummer/Part Number 720107740500
Anderungen vorbehalten/Subiect to alteration
H-SA3 0 0106 0 Printed in Germany
http://www.grundig.com

Page 2

GRUNDIG Service

OVATION CDS 6580 SPCD

Es gelten die Vorschriften und Sicherheitshin-
weise gemaB dem Service Manual "Sicherheit",
Materialnummer 720108000001, sowie zusatz-
Iich die eventuell abweichenden, landes-
speZifischen Vorschriften!

The regulations and safety instructions shall be
valid as provided by the "Safety" Service Manual,
part number 720108000001, as well as the re»
spective national deviations!

lnhaltsverzeichnis

Seite

Allgemeiner Teil 1-2 1-13
Messgerate / Messmittel
Allgemeine Hinweise.
Technische Daten ..
Servicehinweise
Bedienhinweise
Ausbauhinweis

Abgleichvorschriften 2-1

Platinenabbildungen
und Schaltplane

Blockschaltplan
Verdrahtungsplan
Netzteil ..
NF-Teil
CD/MCU-Teil
Display-lBedien- er
Keyboard
Tuner .....
IC-Blockdiagramme ................................................................... 3-18


Explosionszeichnung und

Ersatzteilliste 4-1 4-2
Explosionszeichnung
Ersatzteilliste

Allgemeiner Teil

Messgerate/ Messmittel

Mess-Sender Wobbelsender
Oszilloskop Digitalvoltmeter
Trenntrato Klirrfaktormessgerat

Allgemeine Hinweise
Vor dem Oflnen des Gehéuses zuerst den Netzstecker ziehen!
Achtung: ESD-Vorschritten beachten A

Leitungsverlegung

Bevor Sie die Leitungen und insbesondere die Masseleitungen Idsen,
muss die Leitungsverlegung zu den einzelnen Baugruppen beachtet
werden.

Nach ertolgter Reparatur ist es notwendig, die Leitungsfiihrung wieder
in den werkseitigen Zustand zu versetzen um evtl. spatere Ausfa'tlle
oder Storungen ZU vermeiden.

Durchliihren von Messungen

Bei Messungen mit dem Oszilloskop an Halbleitern sollten Sie nur
Tastkdpie mit 10:1 - Teiler verwenden. Au Berdem ist zu beachten,
dass nach vorheriger Messung mit AC-Kopplung der Koppelkonden-
sator des Oszilloskops aufgeladen sein kann. Durch die Entladung
fiber das Messobjekt kc'innen Bauteile beschadigt werden.

Messwerte
Bei den in den Schaltplanen angegebenen Messwerten handelt es
sich um Naherungswerte!

Table of Contents

Page

General Section 1-2 1-13
Measuring Instruments / Equipment . 1-2
General Notes .. -
Technical Data .
Service Hints .
Operating Hints
Disassembly Hints

'1

Adjustment Procedures................................ 2-2

Layout of PCBs

and Circuit Diagrams 3-1 3-19
Block Diagram ....................... 3-1
Wiring Diagram . 3-2
Power Supply . 3-3
AF Section . . 3-4
CD/MCU Section .. . 3-7
Display/Keyboard Sectio 3-12
Keyboard 3-15
Tuner... 3-15
IC Blockdiagrams 3-18

Exploded View and

Spare Parts List 4-1 4-2
Exploded View . _ 4.1
Spare Parts List _ 4.2

General Section

Measuring Instruments / Equipment

Signal generator
Oscilloscope
Insulating transformer

Sweep generator
Digital voltmeter
Distortion meter

General Notes

Before opening the cabinet disconnect the mains plug!
Attention: Observe the ESD satety regulations {A

Wiring

Before disconnecting any leads and especially the earth connecting
leads observe the way they are routed to the individual assemblies like
the chassis, mains switch panel, keyboard control panel, picture tube
panel, deflection unit, loudspeaker and so on.

On completion of the repairs the leads must be laid out as originally
fitted at the factory to avoid later failures or disturbances.

Carrying out Measurements

When making measurements on semi-conductors with an oscillo-
scope, ensure that the test probe is set to 10:1 dividing factor. It the
previous measurement was made on AC input, please note that the
coupling capacitor in the oscilloscope will be charged. Discharge via
the item being checked can damage the components.

Measured Values
The measured values given in the circuit diagrams are approximates!
