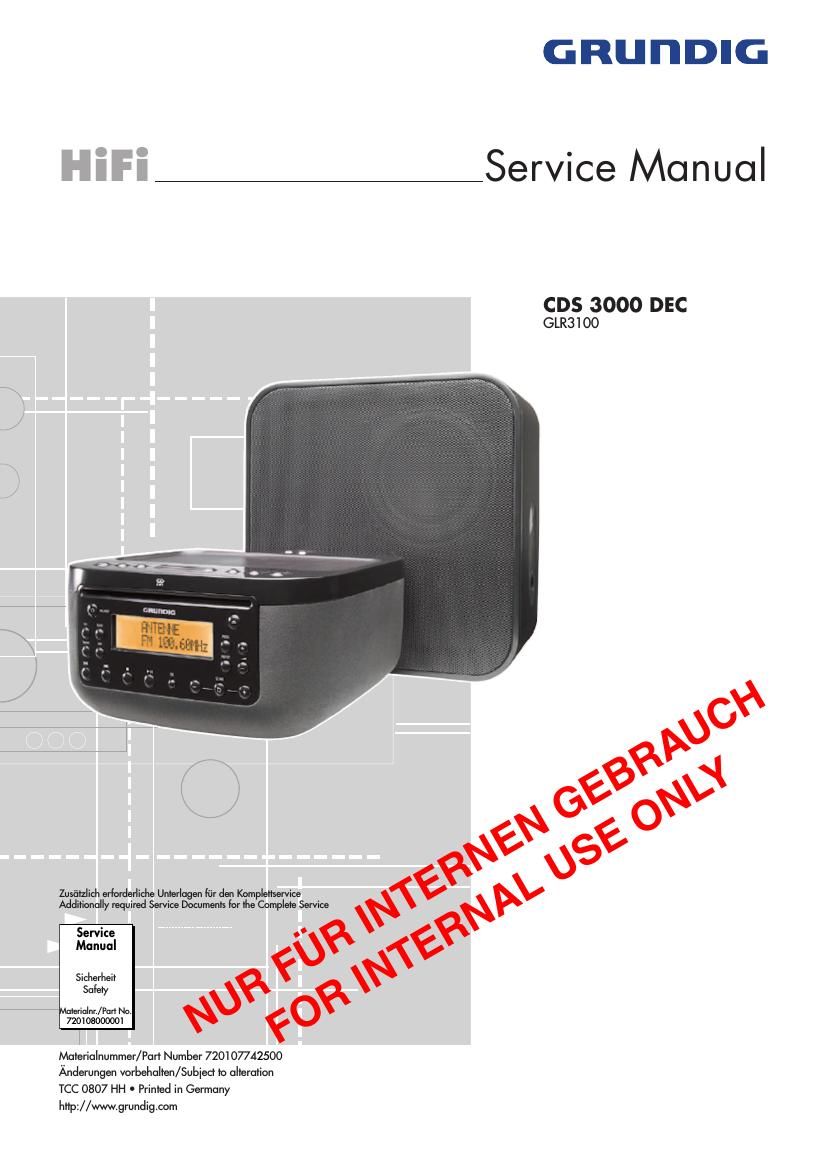

Grundig CDS 3000 DEC Service Manual

Page 1

GRunDIG

Service Manual

CDS 3000 DEC
GLR3100

Zusatzlich ertorderliche Unterlagen iiir den Komplettservice 6
Additionally required Service Documents for the Complete Service \

Service ,0
Munuai o
Sicherheit E \$
Safety 6 g
Materinlnr/Pan No. $ Q0
720105000001

Materiulnummer/Part Number 720107742500
Anderungen vorbehalten/Subiect to alteration
TCC 0807 HH 0 Printed in Germany
http://www.grundig.com

Page 2

GRUNDIG Service

005 3000 DEC

Es gelten die Vorschriften und Sicherheitshinweise
gemaB dem Service Manual "Sicherheit", Material-
nummer720108000001,sowie zusatzlich die eventu-
ell abweichenden, landesspeziiischen Vorschriften!

The regulations and safety instructions shall be valid
as provided by the "Safety" Service Manual, part
number 720108000001, as well as the respective
national deviations.

Inhaltsverzeichnis

Allgemeiner Teil
Allgemeine Hinweise
Technische Daten....
Bedienhinweise
Service Hinweis
Ausbauhinweise

Schaltplane

und Platinenabbildungen 2-1
Blockschaltplan....
Verdrahtungsplan
Netzteil (Bassbox)
Woofer-Verstarkerplatte
Verstarker...
Volume-Platte
MCU-Teil
CD-Servo-Platte
Displayplatte
Bedienteil....
lC Innenschaltpl

e.

Explosionszeichnungen und

Ersatzteilliste 3-1 3-3
Explosionszeichnung
Ersatzteilliste

Allgemeiner Teil

Allgemeine Hinweise
Vor dem Offnen des Gehauses zuerst den Netzstecker ziehen!
Achtung: ESD-Vorschritten beachten {A

Leitungsverlegung

Bevor Sie die Leitungen und insbesondere die Masseleitungen losen,
muss die Leitungsverlegung zu den einzelnen Baugruppen beachtet
werden.

Nach erfolgter Reparatur ist es notwendig, die Leitungsfiihrung wieder
in den werkseitigen Zustand zu versetzen um evtl. spatere Ausfalle
oder Storungen ZLl vermeiden.

Durchfiihren von Messungen

Bei Messungen mit dem Oszilloskop an Halbleitern sollten Sie nur
Tastkopfe mit 10:1 -Teilerverwenden AuBerdem istzu beachten, dass
nach vorheriger Messung mit AC-Kopplung der Koppelkondensator
des Oszilloskops aufgeladen sein kann. Durch die Entladung iiber
das Messobjekt konnen Bauteile beschadigt werden.

Messwerte
Bei den in den Schaltplanen angegebenen Messwerten handelt es
sich um Naherungswerte!

Table of Contents

General Section
General Notes.
Technical Data.
Operating Hints
Service Notes ..
Disassembly Hint

Circuit Diagrams
and Layout of PCBs 2-1 2-23

Block Diagram.
Wiring
Power Supply (Subwoofer).
Woofer Amplifier Board
Audio Amplifier Board
Volume Board.
MCU Part.
CD Servo Board .
Display Board
Control Section
lC Block Diagram

Exploded Views and

Spare Parts List 3-1
Exploded View.
Spare Parts Lis

General Section

General Notes

Before opening the cabinet disconnect the mains plug!
Attention: Observe the ESD safety regulations A

Wiring

Before disconnecting any leads and especially the earth connecting
leads observe the way they are routed to the individual assemblies
like the chassis, mains switch panel, keyboard control panel, picture
tube panel, deflection unit, loudspeaker and so on.

On completion of the repairs the leads must be laid out as originally
fitted at the factory to avoid later failures or disturbances.

Carrying out Measurements

When making measurements on semi-conductors with an oscilloscope,
ensure that the test probe is set to 10:1 dividing factor. lithe previous
measurement was made on AC input, please note that the coupling
capacitor in the oscilloscope will be charged. Discharge via the item
being checked can damage the components.

Meassured Values
The measured values given in the circuit diagrams are approxi-
mates!

Page 3

GRUNDIG Service

CDS 3000 DEC

Technische Daten

Dieses Gerét ist funkentstort entsprechend den geltenden EU-Richt-
linien.

Dieses Produkt erfiillt die europaischen Richtlinien 89/336/EEC,
73/23/EEC und 93/68/EEC.

Dieses Gerat entspricht der Sicherheitsbestimmung DIN EN 60065
(VDE 0860) und somit der internationalen Sicherheitsvorschrift IEC
60065.

System

Spannungsversorgung
Betriebsspannung....
Netzfrequenz ..............
Max. Leistungsaulnahm
Leistungsaufnahme in Stand-by.

Versti-irkerteil
PMPO
Ausgangsleistun
Sinusleistung.
Musikleistung.

360W

2 x1W,1x 40w (Subw)
.2 x15W,1x 70W (Subw.)

Empfangsteil

Empfangsbereich:

FM. 875 ...108,0MHz
MW ..522 1620kHz
CD Teil

Frequenzgang ........................................................... 20 HZ 20kHz

Geréuschspannungsabstand (wtd): 65dB

MP3-Features
Alben und Tite
Titel pro CD
Titel pro Album.
File System/File Management.

USB

Bei der USB-Schnittstelle dieser HiFi-Anlage handelt es sich um eine
Standardschnittstelle. Alle akfuell bekannten MP3-Chipkonzepte
wurden bei ihrer Entwicklung beriicksichtigt. Wegen der rasanten
Weiterentwicklung im MP3-Bereich undtéglich neuen Herstellern kann
die Kompatibilitétvon MP3 Playern/USB Memory Sticks leider nurein-
geschréinkt garantiert werden. lst der USB-Betrieb beeintrachtigt oder
nicht moglich, liegt daher keine Fehlfunktion der HiFi-Anlage vor.
Achtung:

Ein bidirektionaler Datenaustausch im Sinne eines ITE-Gerates gemaB
EN 55022/EN 55024 ist nicht moglich.

Die USB-Ubertragung stellt keine eigene Betriebsart dar, sondern ist
lediglich eine Zusatztunktion.

Abmessungen und Gewicht

Abmessungen HiFi-Anlage B x H x T
Gewicht HiFi-Anlage................
Abmessungen Subwoofer B x H
Gewicht Subwoofer ................................................................. 5,05kg

216x216x118mm

Technical data

This device is noise-suppressed according to the applicable EU
directives.

This product fulfils the European directives 89/336/EEC, 73/23/EEC
and 93/68/EEC.

This device conforms to the safety regulation DIN EN 60065 (VDE
0860) and therefore the international safety regulation IEC 60065.

System

Power supply:

Operating voltage .................................................................... 230V~
Mains frequency . 50/60Hz
Max. power consumption. . 82W

Power consumption in standb . 6W
Amplifier unit

PMPO....... ......................................................................... 360W
Output:

Sine wave power 2 x 10W, 1 x 40W (subw)
Audio power ..... 2 x 15W, 1 x 70W (subw)

Receiver unit

Reception range:

87.5 ...108.0MHz
...5221620kHz

CD unit
Frequency response 20HZ 20kHz
Noise voltage ratio (wtd)2 65dB

MP3 features

Albums and track
Tracks per CD.
Tracks per album
File system/file managemen

USE

The USB interface of this hi-fi system is a standard interface. All
currently known MP3 chip concepts were taken into account when it
was developed. Due to rapid developments in MP3 technology and
new manufacturers appearing every day, the compatibility of MP3
players/USE memory sticks can only be partially guaranteed.

If USB operation is impaired or is not possible, this does not indicate
a malfunction of the hi-fi system.

Note:

Bi-directional data transfer as defined for ITE devices in EN 55022/EN
55024 is not possible.

USB transfer is not in itself an operating mode. It is only an additional
function.

max. 500
max. 200
$0 9660 Level 1 compatible

Dimensions and weight

Hi-ti system dimensions W x H x D. 216 x 216 x 118mm

Hi-ti system weight .................... .................2.35kg
Subwoofer dimensions W x H x D 274 x 123 x 274mm
Subwooferwelght505kg
