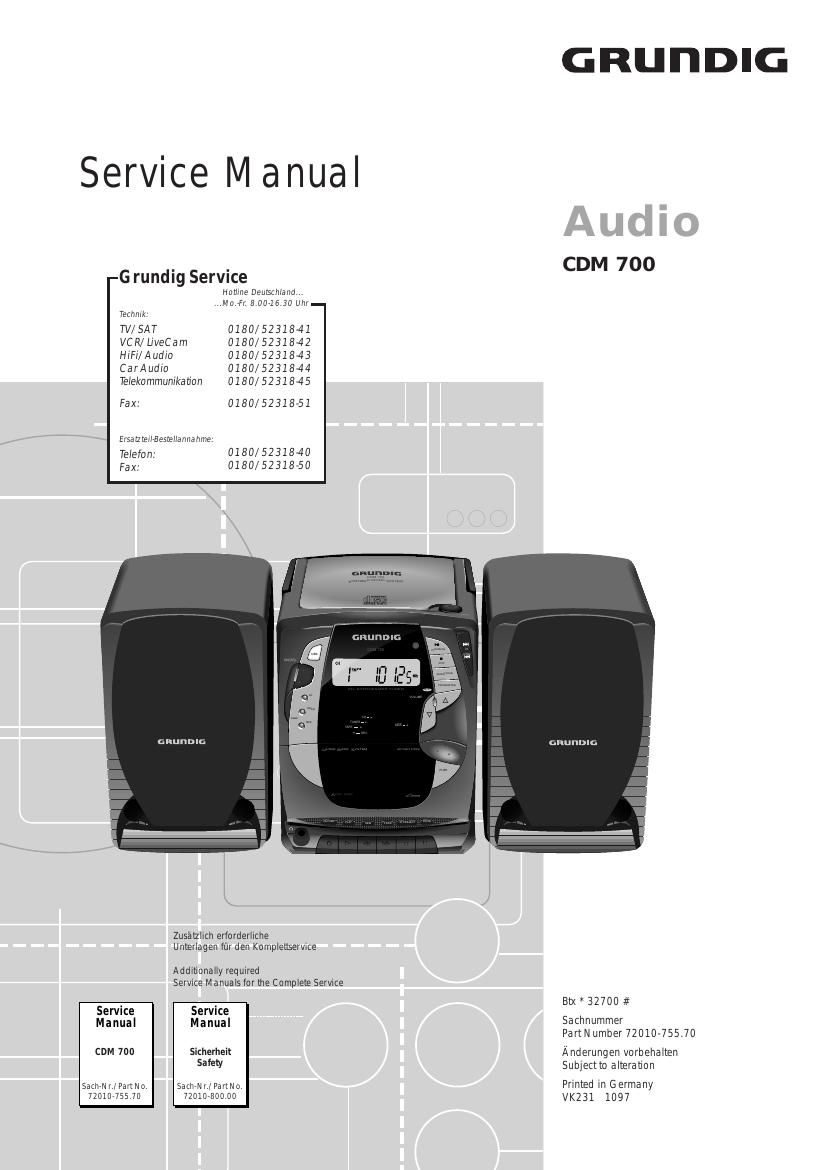

Grundig CDM 700 Service Manual
This is the 24 pages manual for Grundig CDM 700 Service Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Grundig CDM 700 Service Manual (Ocr-read)
Page 1
Allgemeiner Teil / General SectionCDM 700 1 - 2GRUNDIG Service Es gelten die Vorschriften und Sicherheitshin- weise gemŠ§ dem Service Manual "Sicherheit", Sach-Nummer 72010-800.00, sowie zusŠtzlich die eventuell abweichenden, landesspezifischen Vorschriften!The regulations and safety instructions shall be valid as provided by the "Safety" Service Manual, part number 72010-800.00, as well as the respective national deviations. k Table of Contents Page General Section ........................... 1 - 2 É 1 - 10 Test Equipment / Aids ................................................................ 1 - 2 Technical Data .......................................................................... 1 - 3 Service Hints ............................................................................. 1 - 3 Operating Instructions ................................................................ 1 - 6 Disassembly Instructions ........................................................... 1 - 8 Adjustment Procedures .................. 2 - 3 ... 2 - 4 Circuit Diagrams and Layout of the PCBs .............. 3 - 1 É 3 - 18 Wiring Diagram ......................................................................... 3 - 1 Voltages at ICs and Transistors ................................................. 3 - 2 Circuit Diagrams: Main Board ............................................................................. 3 - 5 Display Board ......................................................................... 3 - 9 Cassette Unit, Rectifier Board .............................................. 3 - 11 CD Unit ................................................................................. 3 - 13 Block Diagram ...................................................................... 3 - 15 Layout of the PCBs: Main Board, Headphone Jack Board ..................................... 3 - 3 CD-, Display-, Sensor-, LED-, Display-LED-Board ................ 3 - 7 Cassette Board, Rectifier Board ........................................... 3 - 12 IC Block Diagrams ................................................................... 3 - 17 Exploded View and Spare Parts List ............................. 4 - 1 É 4 - 4 Exploded Views ......................................................................... 4 - 1 Spare Parts List ......................................................................... 4 - 3 j Inhaltsverzeichnis Seite Allgemeiner Teil .......................... 1 - 2 É 1 - 10 Me§gerŠte / Me§mittel ............................................................... 1 - 2 Technische Daten ..................................................................... 1 - 3 Servicehinweise ........................................................................ 1 - 3 Bedienhinweise .......................................................................... 1 - 4 Ausbauhinweise ......................................................................... 1 - 8 Einstellvorschriften ......................... 2 - 1 ... 2 - 2 SchaltplŠne und Platinenabbildungen ........... 3 - 1 É 3 - 18 Verdrahtungsplan ....................................................................... 3 - 1 Spannungen an ICs und Transistoren ....................................... 3 - 2 SchaltplŠne: Hauptplatte ............................................................................. 3 - 5 Displayplatte ........................................................................... 3 - 9 Cassettenteil, Gleichrichterplatte ......................................... 3 - 11 CD-Teil ................................................................................. 3 - 13 Blockschaltbild ..................................................................... 3 - 15 Platinenabbildungen: Hauptplatte, Kopfhšrerbuchsenplatte ..................................... 3 - 3 CD-, Display-, Sensor-, LED-, Display-LED-Platte ................. 3 - 7 Cassettenplatte, Gleichrichterplatte ..................................... 3 - 12 IC Blockdiagramme .................................................................. 3 - 17 Explosionszeichnung und Ersatzteilliste ......................... 4 - 1 É 4 - 4 Explosionszeichnungen ............................................................. 4 - 1 Ersatzteilliste .............................................................................. 4 - 3 Allgemeiner Teil Me§gerŠte / Me§mittel Trenntrafo NF-Voltmeter Me§sender Oszilloskop FrequenzzŠhler Tonhšhenschwankungsmesser DC-Voltmeter Testcassette 449 Sach-Nr. 35079-019.00 Drehmomentcassette 456 Sach-Nr. 35079-014.00 Beachten Sie bitte das GRUNDIG Me§technik-Programm, das Sie unter folgender Adresse erhalten: GRUNDIG Instruments Test- und Me§systeme GmbH WŸrzburger Str. 150, D-90766 FŸrth/Bay Tel. 0911/703-4118, Fax 0911/703-4130 General Section Test Equipment / Aids Isolating Transformer AF Voltmeter Test Generator Oscilloscope Frequency Counter Wow and Flutter Meter DC Voltmeter Testcassette 449 Part No. 35079-019.00 Cassette torque meter 456 Part No. 35079-014.00 Please note the Grundig Catalog ÒTest and Measuring EquipmentÓ obtainable from: GRUNDIG Instruments Test- und Me§systeme GmbH WŸrzburger Str. 150, D-90766 FŸrth/Bay Tel. 0911/703-4118, Fax 0911/703-4130
Page 2
CDM 700Allgemeiner Teil / General Section GRUNDIG Service1 - 3 Technische Daten Spannungsversorgung Netzbetrieb ....................................................... 230Volt, 50/60Hz Batteriebetrieb ............................................. 8 x 1,5V (R14, UM2) StŸtzbatterien fŸr Speicher ..................................... 2 x 1,5V (AA) Ausgangsleistung DIN 45324, 10% THD Musikleistung: ......................................................... 2 x 3500mW Sinusleistung: .......................................................... 2 x 2000mW Stereo-Kopfhšrer-Klinkenbuchse: ...................................... 3,5mm ¿ Rundfunkteil Wellenbereiche: .......................................... FM 87,5 É 108MHz AM 531 É1602kHz Antennen: ............................................. Teleskopantenne fŸr FM eingebaute Ferritstab-Antenne fŸr AM Cassettenteil TontrŠger: ............................ Compact-Cassette nach DIN 45516 Spurlage: ................................................ Viertelspur international Bandgeschwindigkeit: .............................................. 4,76cm/sek. Motor: ........................................................................... DC motor FrequenzŸbertragungsbereich: ........................... 120Hz É 8kHz GerŠuschspannungsabstand: ............................................. 42dB Gleichlauffehler: .................................................................. 0,3% Automatik: ..................... Aussteuerungsautomatik bei Aufnahme Automatisch Auslšsen der Tasten am Bandende CD-Teil FrequenzŸbertragungsbereich: ........................... 61Hz É 15kHz GerŠuschspannungsabstand: ............................................. 60dB Technical Data Power Supply Mains operation ................................................ 230Volt, 50/60Hz Battery operation ......................................... 8 x 1.5V (R14, UM2) Back-up batteries for radio presets ........................ 2 x 1.5V (AA) Output power DIN 45324, 10% THD Music power: ........................................................... 2 x 3500mW Nominal power ........................................................ 2 x 2000mW Socket for stereo headphones: .......................................... 3.5mm ¿ Radio section Wavebands: ................................................ FM 87.5 É 108MHz AM 531 É 1602kHz Aerials: .................................................. Telescopic aerial for FM Built in ferrite rod aerial for AM Cassette section Cassette: .................................. Compact cassette to DIN 45516 Track system: ...................................... International quartertrack Tape speed: ............................................................. 4.76cm/sec. Motor: ........................................................................... DC motor Frequency range: ................................................ 120Hz É 8kHz S/N ratio, weighted .............................................................. 42dB Wow and flutter: .................................................................. 0.3% Automatic functions: ................ Automatic recording level control Automatic button release at tape end CD section Frequency range: ................................................ 61Hz É 15kHz S/N ratio, weighted .............................................................. 60dB Service Hints Cassette Section Before commencing service work, ensure that the magnetic heads, the capstan and the pinch roller are free from particles produced by tape abrasion. The recording and playback levels and the tape run can be improved by cleaning these parts with a cotton-wool tip soaked in spirit or cleaning benzine. CD Section When removing the Laser pick-up, the Laser pick-up PCB must be provided with a protective soldered joint before unplugging the connectors to avoid damage to the Laser diode by static charges. When inserting the new Laser pick-up (CD drive mechanism) the soldered joint fitted at the factory must be removed after the connectors are plugged in. Laseranschlu§platte Laser PCB Servicehinweise Cassettenteil †berprŸfen Sie vor Beginn der Service-Arbeiten, ob die Magnetkšpfe, die Tonwelle und die Gummiandruckrolle frei von Bandabrieb sind. Zum Reinigen dieser Teile verwenden Sie ein mit Spiritus oder Reini- gungsbenzin getrŠnktes WattestŠbchen; dadurch verbessert sich der Aufnahme- und Wiedergabepegel, sowie der Bandlauf. CD-Teil Bei Ausbau der CD-Lasereinheit mu§ vor Abziehen der Steck- verbindungen eine Schutzlštstelle auf der Leiterplatte der Lasereinheit angebracht werden, um eine Zerstšrung der Laser- diode durch statische Aufladung zu vermeiden. Beim Einbau einer neuen Lasereinheit (CD-Laufwerk) mu§ nach Einstecken der Steckverbinder die werkseitig angebrachte Schutzlštstelle entfernt werden! Schutzlštstelle protective soldered joint
