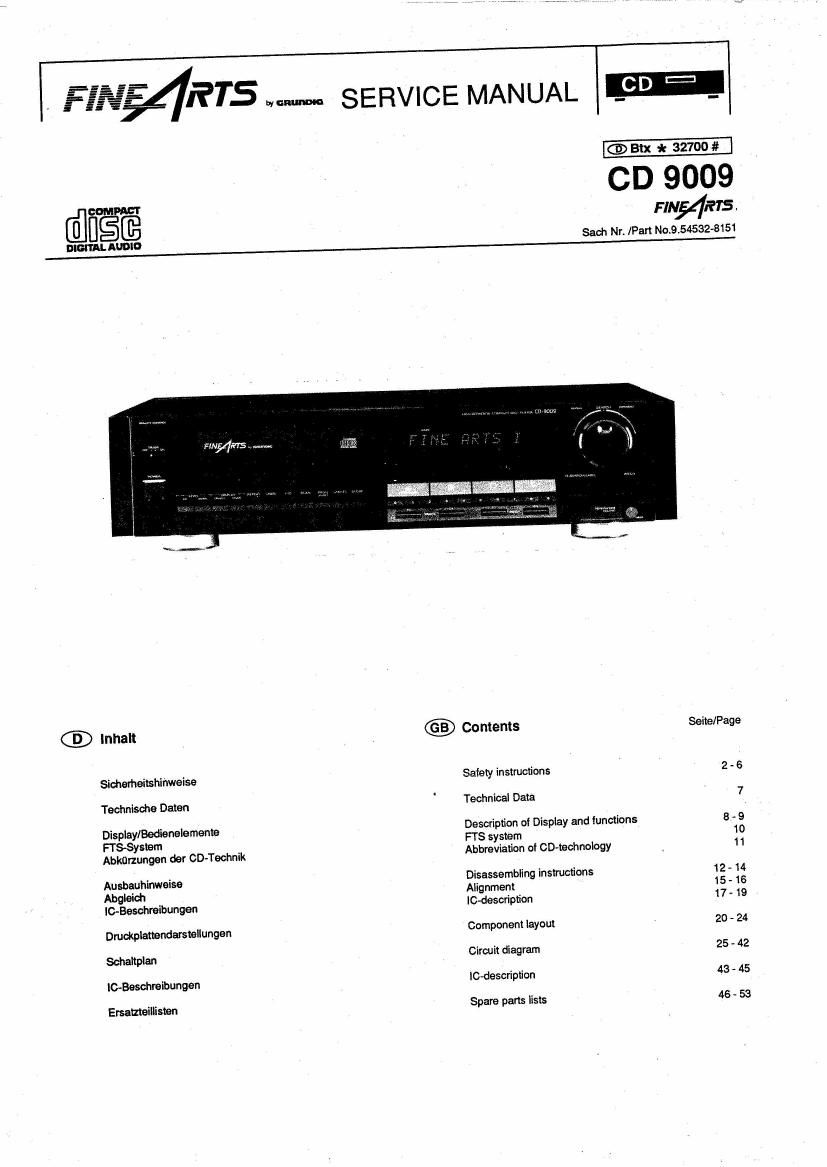

Grundig CD 9009 Service Manual

Page 1

2751!
mill
in

RTSWW SERVICE MANUAL \EE

© th * 32700 #

DIGITAL AUDIO Sach Nr. IPan No.9.54532-8151

® Inhalt Contents Sena/Page
Sicheflieilshiriweise Safety instructions 2 - 6
Teohnisohe Dalen Technical Data 7
Display/Eadienelememe Description of Display and functions 8 - 9
H's-System FTS system 10
Abkorzungen der CD-Technik Abbreviation of CED-technology 11
Ausbauhinwaise Disassembling instructions 12 - 14
Abgleich Alignment 15 ~ 16
lasaschmibungen lC-desonption 17 - 19
Druokplamndarsmllungen Componenx layout 20 - 24
Sehaltplan Circuit diagram 25 - 42
IGBeschmibungen lC-description 43 - 45
Ersameillislen Spave parts lists 46 - 53

Page 2

COMPACT '

LD a LASER DIODE

CLASS 1

LASER PRODUCT

DIGITAL AUDIO |

MD x MONITORDIODE
|

LLlL
©

Nash DIN VDE 0837 bzw. IEC 825 handeltes sich urn einen Laserder
Kiasse 1. Das besagt, die Ausgangsleistung ist kcnstruktiv begrenzt
(Laserdiode brennt bei zu hohem Strom durch). Des direkte Betrach~
ten dos Laserlichtes einer Diode ohne Begrenzerelektronik ist schad-
lich flir das Augc. da die Ausgangsleistung um ein Vielfaches hoher
Iiegt (Klasse 33).

Der Laser hat einen Haupt- und einen Nebenstrahl. Da dos Verhaltnis
dieser beiden Strahlen konstant ist kann eine Fotodiode (Monitor-
diode MD) Im Nebenstrahl dos Lasers eine Information I'lberdie Inten-
sitalt des Lasers lielem. Uber eine Regelschleife konnen so Alterung
und Temperatureinflitsse kompensiert werden.

Slchcrheltsklassen dor LASER

Naoh DIN IEO 76 (Q0) 6 I VDE 0837 werden Laser in 5 Klassen
eingeteilt.

Klauc 1
Ungefahrllch fflrdas menschliche Auge. Maximale Ausgangsleistung
1.5. bei 700nm 69pW.

Kliuo 2

Ungefahrlich fur das menschliche Auge bei kurzzeitiger Exposition
durch LidscthBreflex (Blick in den Strahl bis zu 0,245). Maximale
Strahlungsleistung 1mW.

Klasse 3A

Ungefahrlich fur das menschliche Auge bei Bestrahlungszeiten bis zu
0,253. gefahilioh llir das Auge bei Verwendung von optischen Instru»
menten, die den Strahldurchmesser verkleinem. Maximale Strah-
lungsleistung 5 mW und einer Bestrahlungsstarke Von 2,5mW/cm2.

Klasne 33
Gefahrlich fur das menschliche Auge und in besonderen Fallen turdie
Haut. Maximale Strahlungsleistung bis 0,5W.

Klassc 4
Sehr galéihrlioh II'ir das menschliche Auge und die Haut. Brandgefahr!
Maximale Strahlungsleistung fiber 0.5W.

Des austretende Lnserllcht des CD nghtpens entspricht der
Klasse 1. erd die userdlode aunerhalb des Ughtpens betrie-
hen, entsprlcht dleaes dem Betrleb der Klasse SB

Empfehlungen lfir den Servloefall

Nur Original - Ersatzteile verwenden.

Bel Bauteilen cder Baugruppen rnit der Sicherheitskennxeiohnung
sind Original < Ersatzteile zwingend notwendig.

Auf Sollwert der Sicherungen achten.

Zur Sichetheit beitragende Teile des Gerates dilrfen weder bescha-
digt noon olfensichtlich ungeeignet sein.

Dies gilt bescnders fur lsolierungen und lsolierteile.

Netzleitungen und AnschluBleitungen sind auf auBere Mangel vor
dem AnsohluB zu pmfen. Isolation prflfen!

Die Funktionssichert-Ieitder Zugentlastung und vcn Biege sohutztiillen
ist zu pmlen.

Thermisch helastete Lotstellen absaugen und neu loten.
Belnftungen frel lassen.

According to DIN VDE 0837 and ICE 825 regards the laser as Class
1. 111is outlines that the output power is constructively limited (laser
diodeburnsoutwhenthecurrentistoo high), Directviewingofthelaser
light from a diode

without limiting electronics is dangerous for the eye as the output
power is many times higher (Class SB).

The Iaser has a main and a secondary beam. As the ratio between the
beams is constant, a photo diode (monitor diode MD) sensing the
secondary beam of the laser provides information on the intensity of
the main laser beam. A control circuit can provide compensation for
aging and for the influence of temperature.

Safety Standard Classes for the LASER

Awarding to DIN I50 76 (CO)6NDE 0837 lasers are given five
classes.

Class 1
Not dangerous for the human eye. Maximum output power 99: at
700nm - 69pW.

Class 2

Not dangerous for the human eye during short exposures due to the
reflex time of closing the eye-lid (blinking in the beam path up to
0.245ec). Maximum radiation power 1mW.

Class 3A ,

Not dangerous to the human eye with a radiation time up to 0.25secs.
dangerous forthe eyewhen using optical instruments which reduce the
diameter of the light beam. Maximum radiation power 5mW and a
radiation intensity of 2.5mW/cmz.

Class SB

Dangerous for the human eye and, in special cases, for the skin.
Maximum radiation power up to 0.5mW.

Class 4
Very dangerous for the human eye and the skin. Danger for burningl
Maximum radiation power above 0.5mW.

The output of laser light from a CD light pen corresponds to
Class 1. If the laser diode ls operated outside the light pen, this
corresponds to operation under Class SB.

Recommendation for service repair:

Use only original spare parts.

Vlfith components orassemblies accompanied with the Safety Symbol
only original spare parts are strictly to be used.

Use only original fuse value.

Safety compliance, parts of the product must not be visually damaged
or unsuitable. This is valid especially fcrinsulatorsand insulating parts.
Mains leads and connecting leads should be checked for external da-
mage before connection. Check the insulation!

The functional safety of the tension relief and bending protection bus-
hes are to be checked.

Thermally loaded solder pads are to be sucked off and re-soldered.
Ensure that the ventilation slots are not obstructed
