Grundig C 6500 Service Manual

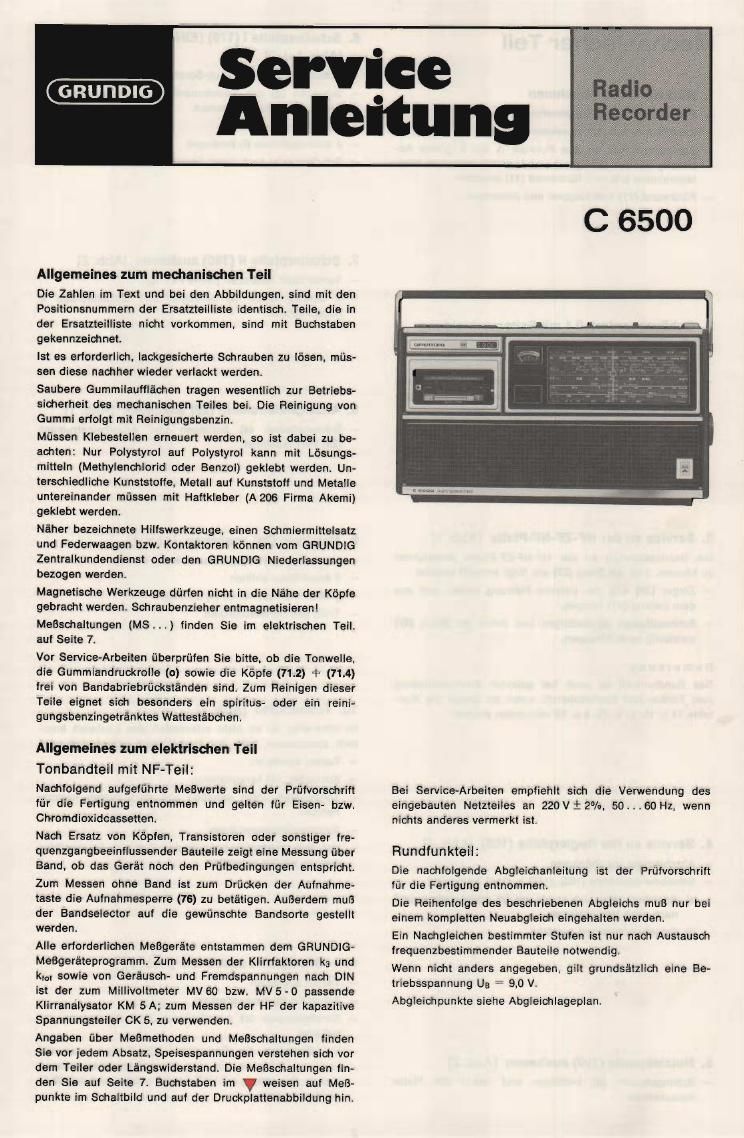

Page 1

Service
Anlel'tuns

Allgemeines zum meehanischen Teil

Die Zahlen im Text und bei den Abbildungen. sind mii den
Positionsnummern der Ersameilliste identisch. Teile, die in
der Ersalzteilliste nicht vorkommen. sind rnii Buchsiaben
gekennzeichnet.

Ist es erimderlich. lackgesichene Schrauben zu Ibsen. m'L'is-
sen diese nachhar wieder verlackt warden.

Saubere Gummiiauflléchen tragen wesentlioh zur Beiriebs-
sieherheii des mechanischen Teiies bei. Die Reinigung von
Gummi eriolgt mit Fleinigungsbenzin.

Mflssen Klebeslellen erneuert werden, so is! dabei zu be-
achien: Nur Polystyrol auf Polystyrol kann mit Lésungs-
mineln (Methylenchlorid oder Benzol) geklebt warden. Un-
terschiedliche Kunstsloife, Meiall auf Kunstsiofl und Metaile
untereinander mussen mil Haitkleber (A206 Firma Akemi)
geklebt werden,

Néher bezeichnete Hillswerkzeuge, einen Schmiermiiielsaiz
und Federwaagen bzw. Kontaktoren kiinnen vorn GRUNDIG
Zeniralkundendienst Oder den GRUNDIG Niederiassungen
bezogen warden.

Magnetische Werkzeuge diirfen nicht in die Nfihe der Képfe
gebracht werden. Schraubenzieher entmagnetisieren!
Meflschaltungen (MS...) finden Sie im elekirischen Tail.
auf Seite 7.

Vor Service-Arbeiten flberprfifen Sie bitte. ob die Tonwelle.
die Gummiandruckrolle (o) sowie die Kiipie (11.2) + (11.4)
frei von Bandabriebrfickslfinden sind. Zum Reinigen dieser
Teile eignet sich besonders ein spirilus- oder ein reini-
gungsbenzingetrénkies Wattestébchen.

Allgemelnes zum eleklrischen Teil
Tonbandteil mit NF-Teil:

Nachfolgend auigeiijhde MeBwene sind der Priifvorschrift
fur die Fenigung anlnommen und gelten fLir Eisen- bzw.
Chromdioxidcasseflen.

Nach Ersatz von Kfipien, Transisioren ode! sonstiger ire-
quenzgangbeeinflussender Bauieile zeigt eine Messung fiber
Band, ob das Germ nooh den Prflihedingungen entspnchi.
Zum Messen ohne Band ist zum Driicken der Aufnahme-
Elsie die Aufnahmesperre (16) zu beténigen. AuBerdem mufl
der Bandselector auf die gewflnschte Bandsorte gestellt
warden.

Alle erforderlichen MeBgaréte emslammen dem GRUNDIG
Meflgeréteprogramm. Zum Messen der Klirrfakioren k3 und
Km sowie von Geréusch- und Fremdspannungen nach DIN
is! der zum Millivolimeter MVBO bzw. MVS-O paSsende
Klirraneilysator KM 5A; zum Messen der HF der kapazitive
Spannungsteiler GK 5, Zn verwenden.

Angaben fiber MeBmethoden und MeBschaliungen finden
Sie vor iedem Absatz, Speisespannungen verstehen sich vor
dem Teiler oder Léngswidersland. Die MeBschaltungen iin-
den Sie aui Seite 7. Buchslaben im V weisen aui MeB-
punkte im Schaltbild und auf der Druckplattenabbildung hin.

Bei Service-Arbeilen empiiehlt sich die Verwendung des
eingebauten Netzteiies an 220Vi2/u, 50...60 Hz, wenn
nichts anderss vermerki ist.

Rundfunkteil:

Die naohiolgende Abgleichanieitung ist der Prfifvorschrift
fur die Ferligung entnomrnen.

Die Heiheniolge des beschriebenen Abgleichs mufl nur bei
einem kompleuen Neuabgleich eingehalten werden.

Ein Nachgleichen bestimmter Stufen is! nur nach Austausoh
frequenzbestimmender Bauteile notwendig.

Wenn nichl anders angegeben, gilt grundsfitzlich eine Be-
triebsspannung U3 : 9,0 V.

Abgleichpunkie siehe Abgleichlageplan.

Page 2

Mechanischer Teil

1. Riickwand (11) abnehmen
; Batteriefachdeckel (13) abnehmen
- Kabelfachdeckel (12) abnehmen

- Schraubenzieher an den Punkten A bis E (siehe Ab-
bildung auf der Lautsprecherabdeckung) zwischen Mon-
tagerahmen (20) und Rflckwand (11) ansetzen

- Rflckwand (I1) hochklappen und abnehmen

2. Gehéusevorderteil 1 mi! Seilenverkleidung
abnehmen
- Amriebsrad (25) abziehen

- Haltehaken von 1 bis 7 in Reihenfo\ge Iiisen (siehe
Demonlage-Anweisung auf der Innenseite der Rack-
wand).

3. Service an der HF-ZF-NF-Platte [Abb. 1]

Um Servicearbenen an der HF-NF-ZF-Platte durchffihren
zu kfinnen, mu]! die Skala (27) wie folgt entfernt werden:

~ Zeiger (28) aus der unteren Fiihrung heben und aus
dem Seilzug (41) hangen.

- Schnapphaken (e) betétigen und dabei die Skala (27)
vorsiohtig herausklappen.

Bemerkung:

Das Rundfunkteil is! auch bei geiéser Steckverbindung
zum Tonbandieil belriebsbereit, wenn an dieser die Kon-
iakle14 u.15.11 u.12,8 u.10 verbunden warden.

4. Service an der Reglerplatte (150) [Abb. 2]
- Abschirmung (p) abnehmen
- Schiebewidersténde (152), (153) u. (154) ausbauen:

a) Schieber links und rechts an (r) etwas heben und
nach oben herausziehen

b) Schiebewiderstand auslélen

5. Netzteilplatte (190) ausbauen [Abb. 2]

7 Schnapphaken (d) betatigen und dabei die Platte
herausziehen.

6. Schaflerplatte | (170) (ElN-AUS) ausbauen
[Abb. 1 u. 2]
- Schaltknebsl des Ein-Aus-Schaners abziehen

- Schraube (g) der Teleskopamenne herausdrehen und
Antenne (46) herausnehmen.

- Mikrofonleitung Iockern
- 2 Schnapphaken (I) betéfigen
- Schallerplatte nach umen herauss1fl|pen

7

Schalterplatte || (180) ausbauen [Abb. 2]
- Tonbandleil ausbauen (siehe Fkt. 10)

- 5 Schnapphaken (1) betfiligen und Schaherplaue ll
herausnehmen

9'

Anzeigeinstrumeni (29) ausbauen [Abb. 1]

- Schnapphaken (s) betéligen und Anzeigeinstrumenl
(29) herausnehmen

9. Netzkraio (88) ausbauen [Abb_1]
- Netzteilplatte (190) ausbauen (siehe Pk1. 5)
- 5 Anschlusse abléten

- gmBen Schnapphaken (v) betétigen

- Trafo (38) herausschieben

10. Tonbandleil [Abb. 1]

Im Normaliall ist es nicht erforderlich das Lautwerk kom-
plett auszubauen. Falls der Ausbau doch erfcrderlich wird
- Taster-1 ausrasten

- Schrauben (a) herausdrehen

; Tonbandteil un|en anheben und nach himen heraus-
nehmen

- Steckverbindungen Iésen

- Vor dem Wiedereinsetzen in das Gehéuse S1eckverbin<
dungen wieder herstellen.

10.1 Druekplane ausbauen [Abb. 2]

- Tasten ausrasten

- Schraube (b) herausdrehen

- Schrénklappen (c) geradebiegen und Druckplatte ab-
nehmen -

- Vor Einselzen der Druckpiatte alle Tas1en ausrasten
und die Schieber auf der Druckpiatte entsprechend
slellen. Besonders auf VAT-Regler achlen, und daB (S 1)
nicht verbcgen wird.

Abb. 1

Abb. 2

190
