Grundig C 431 Service Manual

Extracted text from Grundig C 431 Service Manual (Ocr-read)

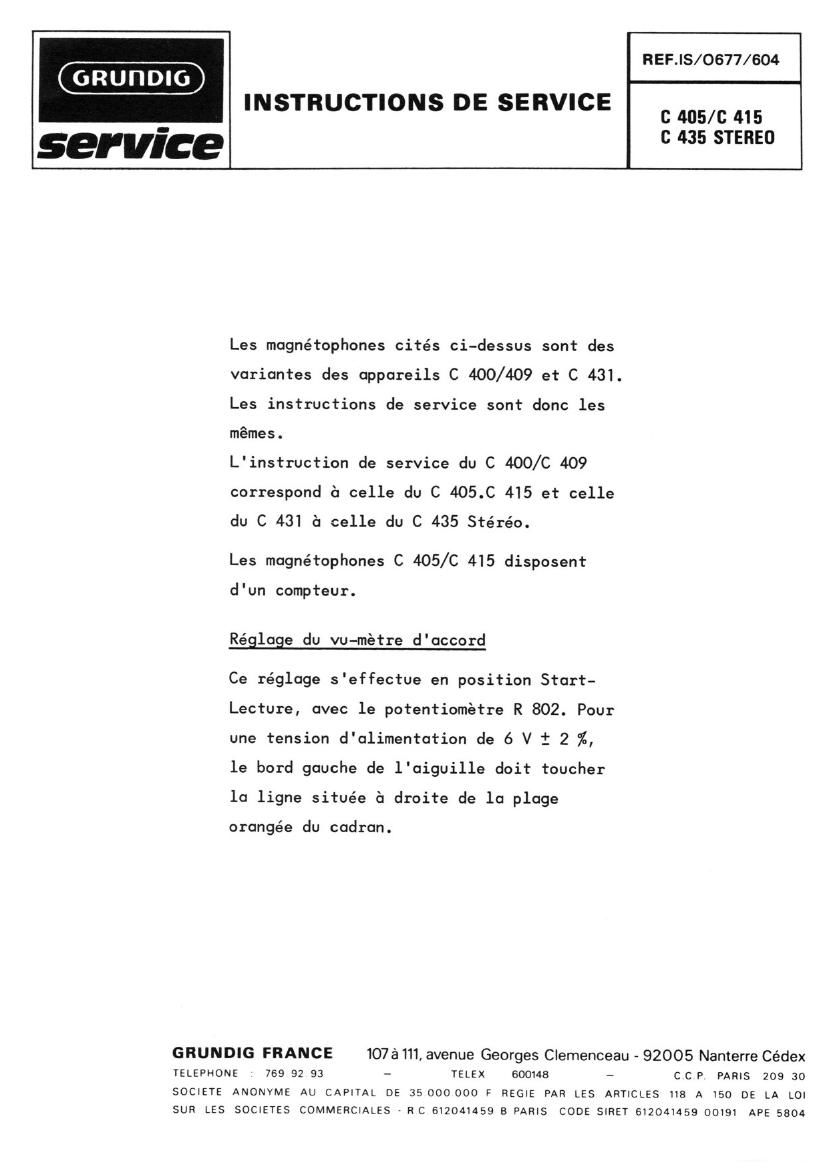

Page 1

service c 435 STEREO

REFJS/0677/604

INSTRUCTIONS DE SERVICE c 405/6 415

Les magnétophones cités ci-dessus sont des
voriantes des appareils C 400/409 at C 431.
Les instructions de service sont donc les
mémes.

L'instruction de service du C 400/C 409
correspond a celle du C 405.C 415 et celle
du C 431 b celle du C 435 Stéréo.

Les mognétophones C 405/C 415 disposent

d'un compteur.

Régloge du vu-métre d'occord

Ce réglage s'effectue en position Start-
Lecture, ovec 1e potentiométre R 802. Pour
une tension d'alimentotion de 6 V i 2 %,
le bord gauche de l'aiguille doit toucher
la ligne située a droite de la plage

orangée du cadron.

GRUNDIG FRANCE 1073 111, avenue Georges Clemenceau - 92005 Nanterre Cédex
TELEPHONE 769 92 93 - TELEX 600148 - cc P PARIS 209 so
SOCIETE ANONYME AU CAPITAL DE 35 000 000 F REGIE PAR LES ARTICLES 118 A 150 DE LA LOI
SUR LES SOCIETES COMMERCIALES , R C 612041459 8 PARIS CODE SIRET 612041459 00191 APE 5804

Page 2

C405IC 415

Neutellplaue, whom
MAINS uNrr PRINTED BOARD. sown no:
PLAQUE SECTEUR, cor: sounum

ratzizioofsizlafi
39300'320 03 . I


C435

Neutellplalte, mum
MAINS UNIT PRINTED BOARD, scum no:
PLAQUE SECTEUR, cot! sououm

1

' 3930:6271

39300 - 69905
