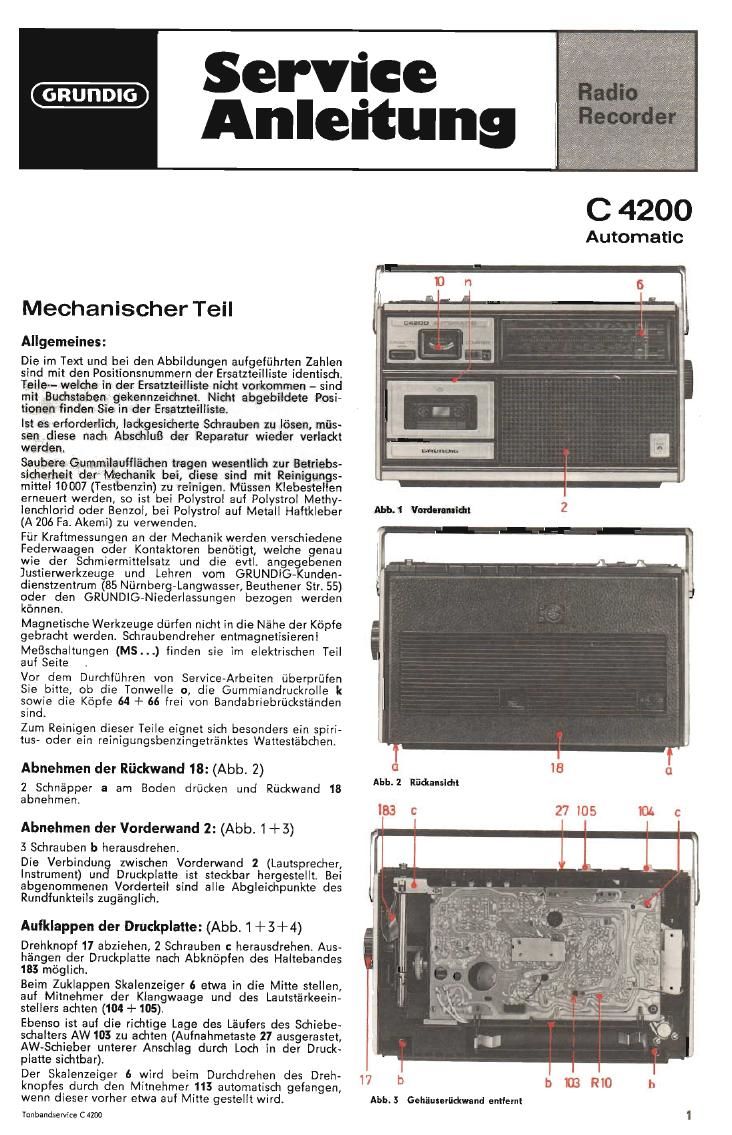

Grundig C 4200 AUTOMATIC Service Manual

Page 1

Mechanischer Teil

Allgemeines:

Die im Text und bei den Abbildungen auigefijhnen Zahlen
sind mit den Positionsnummern der Ersatzteilliste identisch.
Teile-- welche in der Ersameilliste nicht vorkommen - sind
mit Buchstaben gekennzeichnet. Nichl abgebiidele Posi-
1ionen finden Sie in der Ersatzteilliste.

lst es erforderlich, Iackgesichene Schrauben zu Risen, mis-
stan diese nach AbschluB der Reparalur wieder veflackt
werden.

Saubere Gummilaufll'échen tragen wesenilich zur Betriebs-
sicherhejt der Mechanik bei, diese sind mit Reinigungs-
minef 10007 (Teslbenzin) zu reinigen. Mfissen Klebesteflen
erneuen werden, so ist bei Polystrol auf Polysircl Methy~
lenchlorid oder Benzol, bei Polysnol auf Me1all Haftkleber
(A 206 Fa. Akemi) zu verwenden.

Ffir Kraftmessungen an der Mechanikwerden verschiedene
Federwaagen oder Koniaktoren benétigl, welche genau
wie der Schmiermittelsatz und die evil. angegebenen
Justierwerkzeuge und Lehren vom GRUNDlG-Kunden-
dienstzenlrum (85 Nfirnber iLangwasser, Bemhener Str. 55)
oder den GRUNDIGiNie erlassungen bezogen werden
kfinnen.

Magnetische Werkzeuge duden nicht in die Néhe der Kcipfe
gebracht warden. Schraubendreher entmagnefisieren!
MeBschaltungen (MS...) finden sie 1m elektrischen Teil
auf Seite

Vor dem Durdnlfihren van Service-Arbelten fiberprfifen
Sie bitte, ob die TonweHe a, die GummiandruckroHe k
sovgie die Kc'zpfe 64 + 66 frei von Bandabriebrficksfiinden
5m .

Zum Reinigen dieser TeHe eignet sich besonders ein spirii
ms, oder ein reinigungsbenzingetrénktes Wattestébchen.

Abnehmen der Riickwand 18: (Abb. 2)

2 Schnépper 3 am Baden dricken und RLickwand 18
abnehmen.

Abnehmen der Vorderwand 2: (Abb. 1 +3)

3 Schrauben b herausdrehen.

Die Verbindun zwischen Vorderwand 2 (Lautspredwer,
Instrument) un Druckplatte ist steckbar hergeslellt. Bei
abgenommenen deerteil sind aHe Abgleichpunkte des
Rundfunkteils zugénglich.

Aufklappen der Dmckplafle: (Abb. 1 + 3 + 4)

Drehknopf 17 abziehen, 2 Schrauben c herausdrehen. Aus-
héngen der Druckplatte nach Abkniipfen des Hanebandes
183 méglich.

Beim Zuklappen Skalenzeiger 6 etwa in die Mine stellen,
auf Mitnehmer der Klangwaage und des Lautstérkeein-
stellers achten (104 +105).

Ebenso ist aui die richtige Lage des Lfiuiers des Schiebe-
sdwalters AW103 zu adfien (Aufnahmmasze 27 ausgerastet,
AW~Schiebev unlerer Anschlag durch Loch in der Druck-
piafie sichtba r).

Der Skalenzeiger 6 wird beirn Durchdrehen des Dreh-
knopfes durdu den Mitnehmer 113 automalisch gefangen,
wenn dieser vovher etwa auf Mine gestellt wird.

Tunbandse Nico C 4200

C 4200

Automatic

Abb. 1 VON-mid

Abb. 2 dogma!

Abb. 3 Gehiuselfitkmnd enflernl

Page 2

Kopfspahe senkrechi stellen: (Abb. 5)

Testbandcassene 466 A auflegen, Band vorspulen bis Teil 2
(6,3rkHerufzeichnung), Gerét auf Wiedergabe START
schalten. Die Ausgangsspannung wird nach M32 (siehe
,,E|ek1rischerTei|)gemessenl Durch Verdrehen der Taumel»
schrauben n ist der max. Ausgangspegel einzustellen. Bei
auigesetzter Vorderwand 2 ist die Taumelschraube n durch
einen Schlitz zwischen Cassenenfachdeckel und Geh'a'use-
oberteil (siehe Abb 1n) zug'ainglich.

Kopfwechsel: (Abb. 5)

Ab- und Anloten der Kopiansdiliisse dari nur mii einem
Ldkkolben van max 6W erfolgen. Leschkopf 66 abléten
und bei iestgehalienem Schlitten nach vorne aus der
Halterung schieben. Neuen Kopf wieder bis auf Anschlag
elnschieben.

Kombikopi 64 abléten, Schraube n herausdrehen. Die
Kopfhijhe ist hierbei konstrukliv gegeben.

Kopi iustieren: (Abb. 6)

Nach Auswechseln des Kombikopfes 64 is! die Eimauchi
tieie mitteis Lehre 34000702930 neu einzustellen. Hierzu
Schraube t lésen (t : Einlauchiiefe). Lehre auflegen, Gerét
auf Start schailen, Schieber A Zur Mine schieben und Kopi-
tréger in Richtung Lenre driicken, bis der Kopispiegei des
Kopies 64 an der Lehre aniiegl, (Hierbei Lehre in Richtung
Kopf drijcken) In dieser Siellung Scnraube 1 festziehen.
Der Kopf muB dabei optisch senkredit siehen, Vor Ab-
nahme der Lehre Gerét aui STOP schaiten.

Senkrechtsiellung des Kopfspalies Liberpriiien.

Bandendabschaliung: (Abb. 6)
(ebenfalis Lehre 34000702900 vemenden).

In Stellung Start muB der Absdiaitsdiieberéfl den Anschlag
C der Lehre beruhren und dadurch den Abschaltkontakt
gerade Diinen, gegebenenfails muB die Konlakheder 67
nachgebogen werden. Die Kraft zum Offnen des Kontaktes
muB 31 . .,39p betragen, ggf. Zugfeder 70 anders eini
héngen.

Eigene Ergi-inzungen

2 Tonbandservice cum

Abb. 6 Einsieilelue MOW-029.00

Schwungscheibe 44: (Abb. 7)

Die richtige Einstellung der Schwun scheibe 44 mit Toni
welle wird durch Auflegen der Ban aufcassette 459 koni
trolliert. In Stellung Start dari das Band nicht zwischen
Tonweile und Andruckrolle herausiaufen bzw. dari weder
an der oberen oder unteren Kante der Bandfuhrungsgabel
umknicken. Vorher ist die Tonwelle zu reinigen, da Band-
abriebrficksénde den Bandiauf beemfiussen kénnen
Nachstellen durch Biegen an der Biegestelle e der Lager-
piatte n1 mittels Schraubendreher GL4 jeweiis unter Be-
obachiung des Bandiaufes, von oben auf das Gerét ge-
sehen. Léuft das Band nach oben : im Gegenuhrzeigersinn
drehen, Iéuit das Band nach unten = im Uhrzeigersinn
drehen.

Nash dieser Einstellung, nach Riemenwechsel oderWechsel
der Sdfiwungscheibe 44 (aui Ritzei 44,1 - Abb. 107achten!)
sowje nach Iéngerer BeiriebszeH ist das Axialspiei der
Sdiwungscheibe 44 zu kontrollieren. Dazu is! in den Motor-
slromkreis ein mA-Meter einZuiUgen, vor dem Einslellen
muB die Schwungsdweibe 44 iuhibares Axialspiel habeni
Zuerst Druckstijck 46 von Hand miuig so iestdrflcken, (136
die Stromaufnahme um ca. 100 mA ansteigt und wieder
ioslassen. Danach wird der Juslierlappen i mineis Justier-
schlUssel so weit nachgestellt, bis die Stromaufnahme um
5 mA ansieigt, AbschlieBend ist der lustierlappen i um ein
Skaienteii zurflckzubiegen. (Skala am Druckstfick einge-
spritzt).

Andrudrrolle k: (Abb. 5+8)

Die Andruckrolle k is: selbsteinsieilend. Die Andruckkraft
muB in Stellung START SOOiSO p betragen (herangehend
an die Tonwelle gemessen) Dies entsprichi einem Bandzug
uber 100p, nachgehend gemessen mit dem Band einer
C 60 Cassene (ohne Aufwickelkuppiungsmoment).

ls! die Andruckrolle k beschéidigt, ist der Andruckhebel
komplett 71 zu wechseln.

Vorlauikupplung 51 um! Wickelleller 50 (Abb 8)

Zum Messen der Grundbremsung und der Drehmomente
ist der Pully 5100-347 zu verwenden. Durch den Radius
1cm iassen sich die Kr'éite in pcm ablesen.

Das Aufwickelmoment der Vorlaufkuppiung 51 bei ange-
triebener unterer Kufpiungshéifle (Start) mit festgehalte-
nem Koniaktor in Ste lung START betrégt 33 i 5 pcm,

Zum Erhéhen des Aufwickeimomenis kann der Mitnehmer
51,5 abgeschraubt und eine zweite Scheibe 51,3 eingesetzt
werden (siehe Ersatzteilliste).

Die Grundbremsung des Wickelteilers 50 in Stellung START
muB 3 . . . 5 pcm betragen.Nad151e|len: Biegen der Grund-
bremsieder 61. Die Vorlauikuppiung 51 sowie der Wicks!-
Ieiler 50 kbnnen nach Abnehmen des Schiinens 60 ausge-
baut warden. Sie sind jeweils mi Kunststofischeiben ge-
sichert,

Tcnbandse'vice C 42?

IT\

Abb. 1 Sdmungscheibu/lwtml-m

r 74 o k/7i

G 8 5']
Abb. 8 Andmdrolia + Kupplungon
