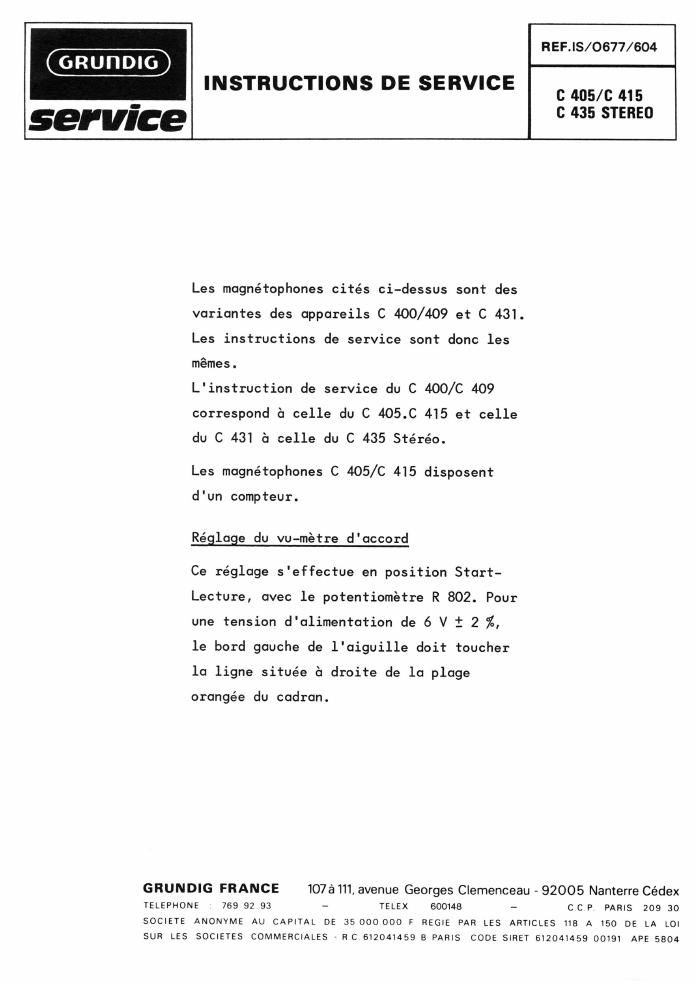

Page 1
REFJS/0677/604
INSTRUCTIONS DE SERVICE C 4115/8 415
service 0 435 STEREO
Les mcgnétophones cités ci-dessus sont des
variantes des appareils C 400/409 at C 431.
Les instructions de service sont donc les
memes.
L'instruction de service du C 400/C 409
correspond a celle du C 405.C 415 et celle
du C 431 b celle du C 435 Stéréo.
Les magnétophones C 405/C 415 disposent
d'un compteur.
Réglage du vu-métre d'occord
Ce régluge s'effectue en position Start-
Lecture, avec le potentiométre R 802. Pour
une tension d'alimentation de 6 V i 2 %,
1e bord gauche de l'aiguille doit toucher
la ligne située b droite de la plage
orangée du cadran.
GRUNDIG FRANCE 1073111, avenue Georges Clemenceau 7 92005 Nanterre Cédex
TELEPHONE 769 92 93 ~ TELEX 600148 7 CC P PARIS 209 30
SOCIETE ANONYME AU CAPITAL DE 35 000 000 F HEG1E FAR LES ARTCLES 118 A 50 DE LA L01
SUR LES SOCIETES COMMERCIALES , RC 612041459 8 PARIS CODE SIRET 612041459 00191 APE 5304
Page 2
C 405IC 415
Neulellplafle, Lam.
MAINS uurr PRINTED BOARD, 50min 3m:
PLAQUE sacrsun, cor: sounum
3973700752;
I 39300'526.03 .j t
I
C 435
Nelzlellplaue, Lamina
MAINS UNIT PRINTED aomn. SOLDEI :an
Puaua SECTEUR, cal: soununEs
39300 - 697
39300- 69905
