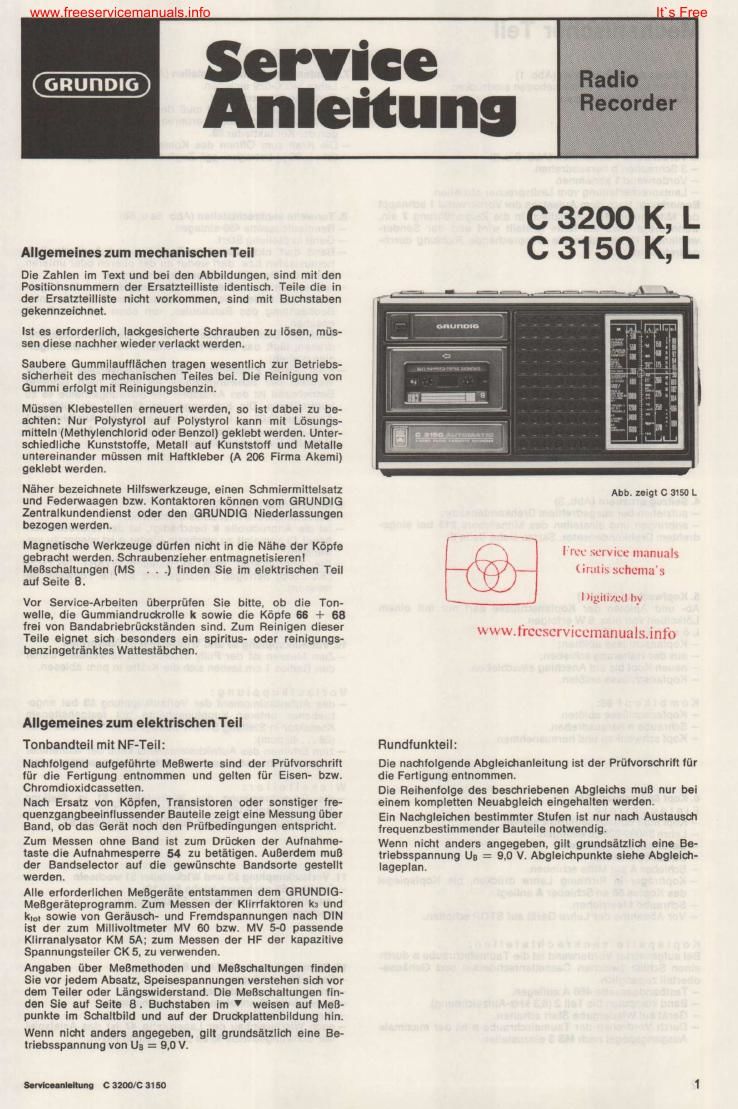

Grundig C 3200 K Service Manual

Page 1

www.freeservicemanuals.info

Serviee
Anleituns

Allgemeines zum mechanischen Teil

Die Zahlen im Text und bei den Abbildungen. sind mit den
Positibnsnummern der Ersatzteilliste idemisch. Teile die in
der Ersatzteilliste nidn vorkommen, sind mit Buchstaben
gekennzeichnet.

Is! as erforderlich, Iaokgesicherte Schrauben zu iésan, mijs-
sen diese nachher wieder veriaokt warden.

Saubere Gummilauffléohen iragen wesentlioh zur Betriebs-
sicherheii des mechanischen Teiles bei. Die Reinigung van
Gummi erfolgt mit Reinigungsbenzin.

Massen Klebestellen erneuert warden. so ist dabei zu be-
echten: Nur Polystyrol auf Polystyrol kann mi! Lésungs-
mitteln (Methylenchlorid oder Benzul) gekleblwerden. Unter-
schiedlid'ie Kunststoffe, Metal! auf Kunststoff und Meialle
unlereinander miissen mil Haftkleber (A 206 Firma Akemi)
geklebt warden.

Néher bezeichnete Hilfswerkzeuge, einen Schmiermittelsatz
und Federwaagen bzw. Kontaktoren kénnen vom GRUNDiG
Zeniralkundendienst Oder den GRUNDIG Niederlassungen
bezogen warden.

Magnetisohe Werkzeuge dfirfen nicht in die Néhe der Képfe
gebrecht warden. Schraubenzieher entmagnelisieren!
MeBschallungen (MS . . .) finden Sie im elektrischen Teil
auf Seite 8.

Vor Service-Arbeiten fiberprfifen Sie bitte, ob die Ton-
weile. die Gummiandruokrolie k sowie die Kfipfe 66 + 88
frei van Bandabriebriiekstfinden sind. Zum Reinigen dieser
Teile eignet sich besonders ein spirilus- oder reinigungs-
benzingetrénkles Wanesiébchen.

Allgemeines zum eleklrlschen Tell

Tonbandteii mit NF-Teil:

Nachfoigend aufgefflhrte MeBwene sind der Prflfvorschrm
ifir die Fenigung entnommen und gelten ffir Eisen- bzw.
Chromdioxidcassetten.

Nash Ersatz von Képfen, Transisioren oder sonsiiger ire-
quenzgangbeeinflussender Bauteile zeigt eine Messung fiber
Band. ob das Gerét noeh den PrUfbedingungen entspricm.
Zum Messen ohne Band ist zum Bracken der Auinahme-
taste die Auinahmesperre 54 zu bezitigen. AuBerdem muB
der Bandselectcr auf die gewiinschte Bandsorte gestelit
warden.

Alla edorderlichen Meflgeréte entstammen dsm GRUNDIG-
MeBgeréieprogramm. Zum Massen der Klirrfaktoren k: und
kin. sowie von Geréusch- und Fremdspannungen neon DIN
Isl der zum Miilivoltmeier MV 60 bzw. MV 5-0 passende
Klirranalysaioy KM 5A; zum Messen der HF der kepazitive
Spannungsteiier OK 5. zu verwanden.

Angaben fiber MeBmeihoden und MeBschellungen finden
Sie vor jedem Absetz, Speisespannungen verstehen Sid! vor
dem Teiler oder Lingswidersland. Die MeBschaltungen fin-
den Sle auf Selte 8. Buchsiaben im V weisen auf MeB-
punkte lm Schallblld und aui der Druokplattenbildung hln.
Wenn nidit andevs angegeben, gilt gmndsétzlich eine Be-
triebsspannung van U3 = 9,0 V.

Semi-flung C 3200/C 3150

C 3200 K, L
C 3150 K, L

Ahb. zeigi C 3150 L

| rue scrvme nmnuais
(Ennis schcmu's

DigilI/cii by

www.frccscrviccmanualsintb

Fiundfunkteil:

Die nachfolgende Abgleichenleiiung is! der Prflivarschrifl iflr
die Fenigung entnommen.

Die Reiheniolge des besehriebenen Abgleichs muB nur be!
einem kompletten Neuabgleieh eingehalten werden.

Ein Naehgleiehen bestimmter Stuien is! nur naeh Austausch
frequenzbesfimmender Bauteile nolwendig.

Wenn nicht anders angegeben. gilt grundsitzliah eine Be-
trlebsspennung Us = 9.0 V. Abgleichpunkie siehe Abglaich-
Iagepian,
