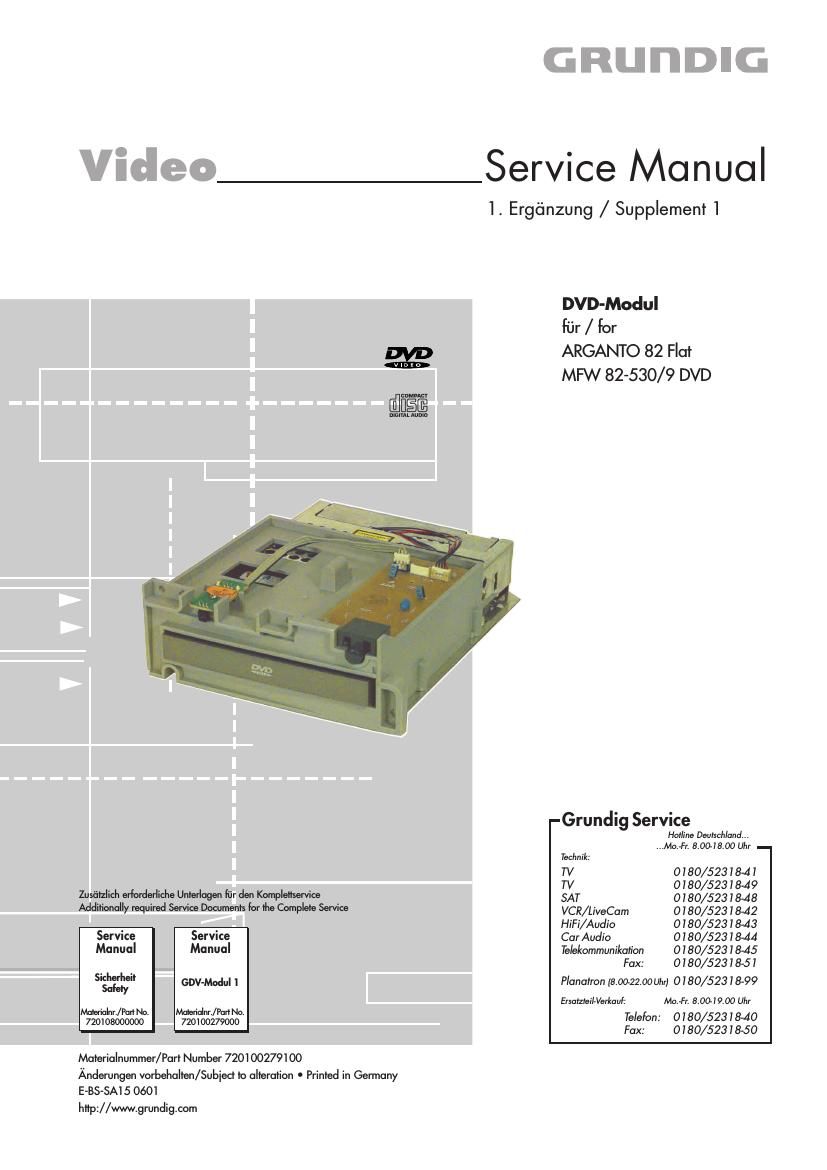

Grundig ARGANTO 82 FLAT Service Manual
This is the 24 pages manual for Grundig ARGANTO 82 FLAT Service Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Grundig ARGANTO 82 FLAT Service Manual (Ocr-read)
Page 2
Allgemeiner Teil / General Section
DVD-Modul
Es gelten die Vorschriften und Sicherheitshinweise
gemaB dem Service Manual "Sicherheit", Material-
nummer 720108000000, sowie zusatzlich die eventu-
ell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
national deviations.
®
lnhaltsverzeichnis
Allgemeiner Teil .
Messgerate / Messmitte
Technische Daten
Ausbauhinweise .
Fernbedienung
Fehlersuchanleitung
DVD-Monoboard
Platinenabbildungen
und Schaltplane 10...33
Verdrahtungsplan 10
Blockschaltplane 11
DVD-Monoboard 15
- Signal-Prozessor, Laser- und Lautwerksteuerung. 19
- Servo..... 21
- Decoder 23
- Speicher 25
- Prozessor un 27
- AudioNideo.. 29
- Messpunkte.. 31
Oszillogramme .............................................................................. 33
Explosionszeichnungen
und Ersatzteillisten 34...36
Table of Contents
General Section.
Test Equipment I Jigs
Specifications
Disassemly Instructions .
Remote Control ..........
Test Instructions .
DVD-Monoboard .
Layout of the PCBs
and Circuit Diagrams 10...33
Wiring Diagram ....... 10
Block Circuit Diagrams 11
DVD»Monoboard ..... 15
- Signal Processor, Laser and Drive Control 19
- Sen/o... 21
- Decoder . 23
- Memory .. 25
- Processor an 27
- AudioNideo 29
- Test Points. 31
Oscillograms ................................................................................. 33
Exploded Views and
Spare Parts Llsts 34...36
,,Dolby, ,,Dolby Pro Logic, ,,AC 3 ist gefertigt unter Lizenz von Dolby Laboratories
Licensing Corporation.
,,Dolby, ,,Dolby Pro Logic, ,,AC 3 und das Doppel-D-Symbol ,,DKJ sind Warenzei-
chen oer Dolby Laboratories Licensing Corporation. Copyright 1992 Dolby
Laboratories, Inc. Alle Reehte vorbehalten.
Dolby, Dolby Pro Logic, AC 3" manufactured under license from Dolby
Laboratories Licensing Corporation.
Dolby, Dolby Pro Logic, AC 3 and the double-D symbol "DCI are trademarks ol
the Dolby Laboratories Licensing Corporation. Copyright 1992 Dolby Laboratories,
Inc. All rights reserved.
GRUNDIG Service
