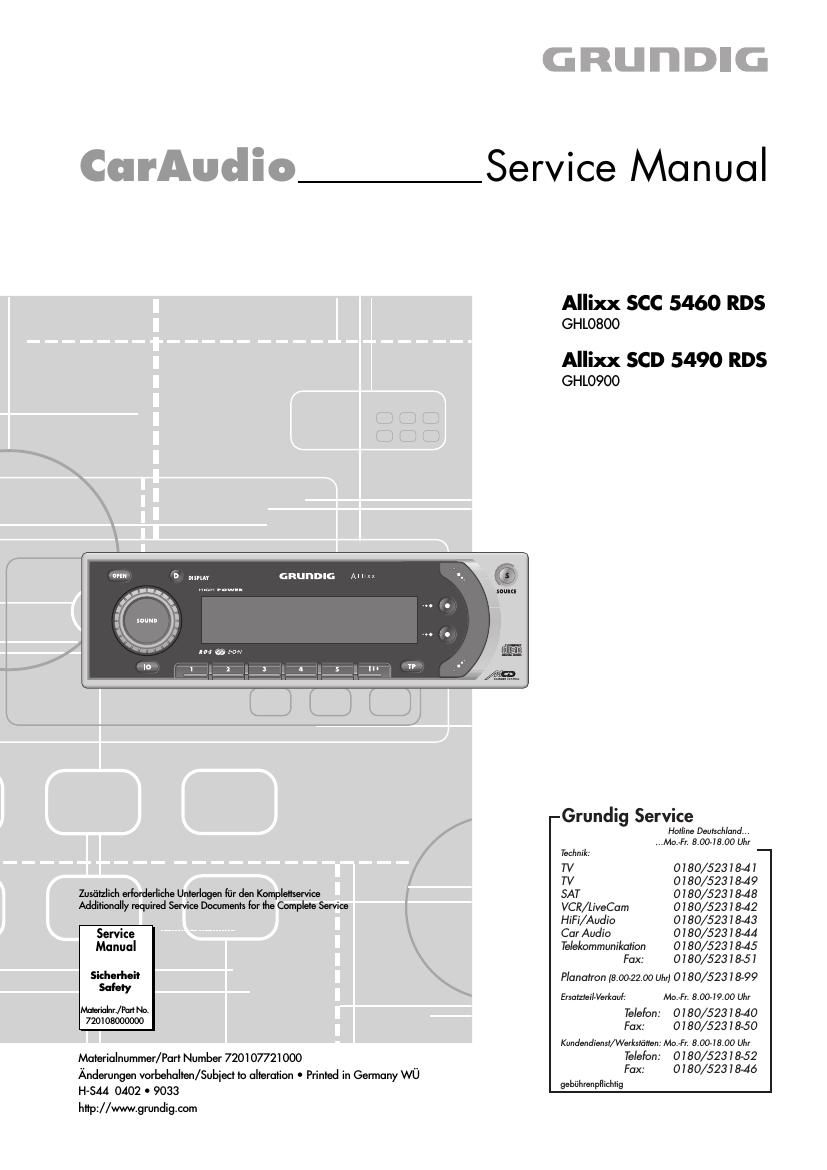

Grundig ALLIXX SSC 5460 RDS Service Manual
This is the 28 pages manual for Grundig ALLIXX SSC 5460 RDS Service Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Grundig ALLIXX SSC 5460 RDS Service Manual (Ocr-read)
Page 2
Allgemeiner Tail / General Section
Allixx SOC 5460 RDS / Allixx SCD 5490 RDS
Es gelten die Vorschriften und Sicherheitshinweise
gemaB dem Service Manual "Sicherheit", Material-
nummer 720108000000, sowie zusatzlich die eventu-
ell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
national deviations.
lnhaltsverzeichnis
Allgemeiner Teil .
Messgerate / Messmitte 1 - 2
Servicehinweis ............. 1 - 2
Bedienhinweise ......................................................................... 1 - 3
Abgleichvorschriften .
Schaltplane und
Platinenabbildungen ..
Schaltplane
HF-Teil .................................................................................. 3 -
Prozessor-Teil
EDS-Decoder.
Cassetten-Laufwerk SOC 5460 RDS
CD-Laufwerk SCD 5490 RDS
Klangsteller .
Beleuchtung
Bedien-Interface .
NF-Teil
Anschluss-Platte
Bedien-Platte ..
Platinenabbildungen .
Ersatzteillisten und
Explosionszeichnung 4 -1 4 - 2
Ersatzteilliste SOC 5460 RDS.
Ersatzteilliste SCD 5490 RDS.
Allgemeiner Teil
Messgerate / Messmittel
NF-Voltmeter
Frequenzzahler
Test-Cassette 3150Hz / 10kHz (z.B. 448)
Servicehinweis
Gerate, bei denen das Tunermodul oder das EEPROM (CIC802)
getauscht werden muss, sowie Gerate die nach dem Einschalten die
Meldung "IHIT" im Display zeigen, miissen zur Zentralreparatur an
GRUNDIG geschickt werden. Von dort erhalten Sie umgehend ein
Austauschgerat.
Adresse: GRUNDIG Central Service
Tar 8
Beuthener Str. 55
90471 Niirnberg
Table of Contents
General Section.
Test Equipment / Aids 1 - 2
Service Hint ............. .. 1 - 2
Operating Hints ......................................................................... 1 - 5
Adjustment Procedures...
Circuit Diagrams and
Layout of the PC35 ..
Circuit Diagrams
RF Part .................................................................................. 3 -
Processor Part
RDS Decoder ..
Tape Drive SOC 5460 RDS .
CD Drive SCD 5490 RDS
Sound Control
Illumination
Operating Interface
AF Part ................
Connection Board
Operating Board ..
Layout of the PCBs .
Spare Parts Lists and
Exploded View 4 -1 4 - 2
Spare Parts List SCC 5460 RDS
Spare Parts List SCD 5490 RDS
General Section
Test Equipment / Aids
AF Voltmeter
Frequency Counter
Test Cassette 3150Hz/10kHz(e.g. 448)
Service Hint
Units on which the tuner module or the EEPROM (CIC802) has been
replaced, or units which show the message "I H I T" in the display after
switchng on, must be sent to the Central Service department of
GRUNDIG. From there you will immediately obtain a replacement unit.
Address: GRUNDIG Central Service
Tar 8
Beuthener Str. 55
D-90471 Nuernberg
GRUNDIG Service
