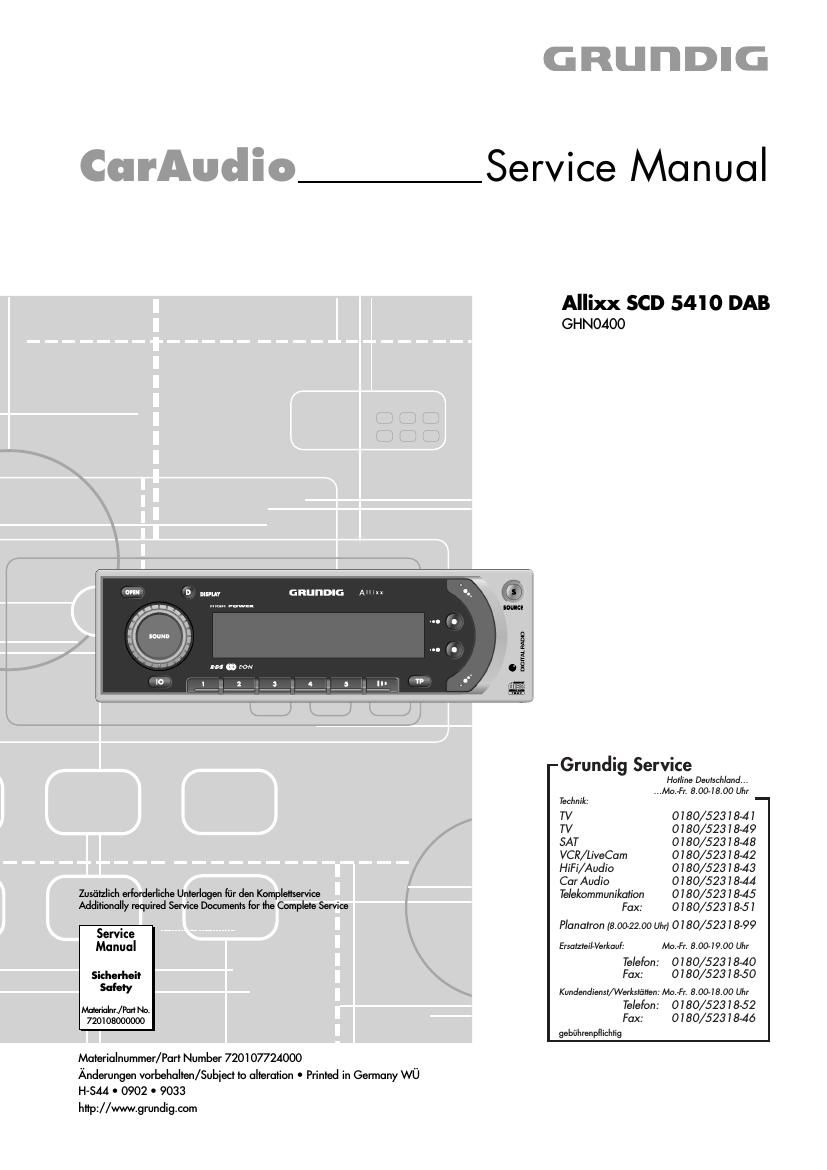

Grundig ALLIXX SCD 5410 DAB Service Manual

Page 2

GRUNDIG Service

Allixx SCD 5410 DAB

Es gelten die Vorschriften und Sicherheitshin-
weise gemaB dem Service Manual "Sicherheit",
Materialnummer 720108000000, sowie zusatz-
lich die eventuell abweichenden, landes-
spezifischen Vorschriften!

The regulations and safety instructions shall be
valid as provided bythe "Safety" Service Manual,
part number 720108000000, as well as the re-
spective national deviations!

lnhaltsverzeichnis

Se ite

Allgemeiner Teil 1 - 2 1 - 8
Servicehinweise
Ausbauhinweis
Bedienhinweise

#wm

Schaltplane und

Platinenabbildungen 2 -1 2 - 34
Schaltplane:
HF-Teil .
RDS-Dekode
Prozessor
Bedienteil-Anschluss, Beleuchtungs-Steuerung
CD-Laufwerk .............
DAB-Modul-Anschluss .
Klangsteller .
NF-Teil .
DAB-Spannungsversorgung
Bedienteil ........
Anschluss-Platte
Platinenabbildungen:
Haupt-Platte
Vergrofierte Abbildungen
Bedien-Platte
Anschluss-Pla e
DAB-Spannungsversorgungs-Platte .

Ersatzteilliste 3 -1

Allgemeiner Teil

Servicehinweise

Achtung: ESD-Vorschritten beachten {A

Gerate, bei denen dasTunermodul, das DAB-Modul oderdas EEPROM
(CICBOZ) getauscht werden muss, sowie Gerétte die nach dem Ein-
schalten die Meldung "I H I T" im Display zeigen, miissen zur Zentral-
reparatur an GRUNDIG geschickt werden. Von dort erhalten Sie
umgehend ein Austauschgerétt.

Adresse: GRUNDIG Central Service
Tor 8
Beuthener Str. 55
D-90471 Nflrnberg

Table of Contents

Page

General Section 1 - 2 1 - 13
Service Hints ............... 1 - 2
Disassembly Instructions 1 - 3
Operating Hints ........... 1 - 9

Circuit Diagrams and
Layout of the PCBs 2 -1 2 - 34

Circuit Diagrams

Processor .....
Operating Board Connection, Illumination Control.
CD Drive .....................
DAB Module Connection
Sound Control

Operating Board ..
Connection Board
Layout of the PCBs:
Main Board ..........
Enlarged Layouts
Operating Board ..
Connection Boar
DAB Power Supply Board .

Spare Parts List 3 -1

General Section

Service Hints

Attention: Observe the ESD safety regulations L;

Units, on which the tuner module, the DAB module or the EEPROM
(CICBOZ) has to be replaced, or units which show the message "I H I T"
in the display alter switching on, must be sent to the Central Service
department of GRUNDIG. From there you will immediately obtain a
replacement unit.

Address: GRUNDIG Central Service
Tor 8
Beuthener Str. 55
D-90471 Nuernberg
