Grundig 3300 RDS Service Manual
This is the 28 pages manual for Grundig 3300 RDS Service Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Grundig 3300 RDS Service Manual (Ocr-read)

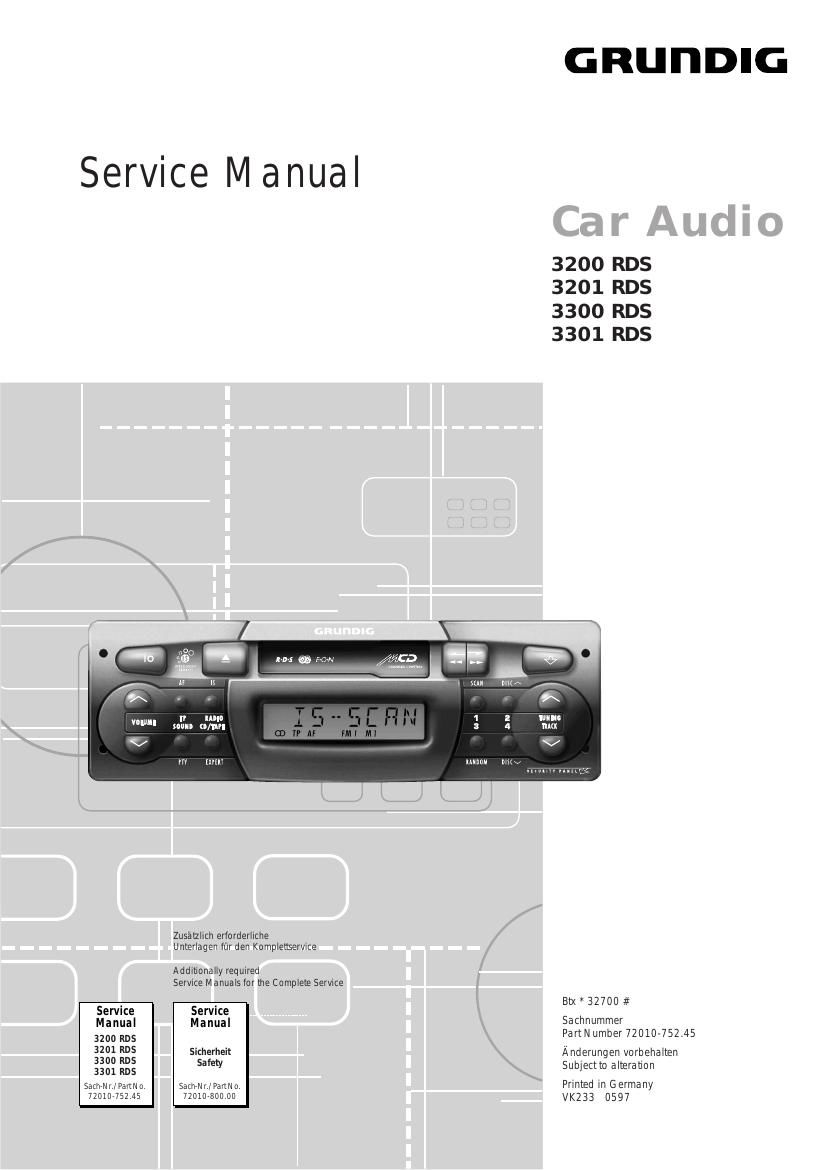

Page 1
1 - 2GRUNDIG Service Allgemeiner Teil / General Section3200 RDS É 3301 RDS Es gelten die Vorschriften und Sicherheitshin- weise gemŠ§ dem Service Manual "Sicherheit", Sach-Nummer 72010-800.00, sowie zusŠtzlich die eventuell abweichenden, landesspezifischen Vorschriften!The regulations and safety instructions shall be valid as provided by the "Safety" Service Manual, part number 72010-800.00, as well as the respective national deviations. k Table of Contents Page General Section ............................. 1 - 2 É 1 - 8 Test Equipment / Aids ............................................................... 1 - 2 Disassembly Instructions .......................................................... 1 - 3 Operating Instructions ............................................................... 1 - 6 Adjustment Procedures ................ 2 - 2 É 2 - 4 Circuit Diagrams and Layout of the PCBs .............. 3 - 1 É 3 - 21 Circuit Diagrams RF Part .................................................................................. 3 - 1 Processor Part ...................................................................... 3 - 5 Cassette ................................................................................ 3 - 9 AF Part ................................................................................ 3 - 13 Layout of the PCBs ................................................................. 3 - 17 Exploded Views and Spare Parts List ............................. 4 - 1 É 4 - 6 Spare Parts List 3200 RDS ....................................................... 4 - 1 Spare Parts List 3201 RDS ....................................................... 4 - 2 Spare Parts List 3300 RDS ....................................................... 4 - 3 Spare Parts List 3301 RDS ....................................................... 4 - 4 Spare Parts List and Exploded View Tape Drive SD 101 ......... 4 - 5 Spare Parts List and Exploded View Tape Drive TN 705 ......... 4 - 6 j Inhaltsverzeichnis Seite Allgemeiner Teil ............................ 1 - 2 É 1 - 6 Me§gerŠte / Me§mittel .............................................................. 1 - 2 Ausbauhinweise ........................................................................ 1 - 3 Bedienhinweise ......................................................................... 1 - 4 Abgleichvorschriften .................... 2 - 1 É 2 - 4 SchaltplŠne und Druckplattenabbildungen ........... 3 - 1 É 3 - 21 SchaltplŠne HF-Teil .................................................................................. 3 - 1 Prozessorteil ......................................................................... 3 - 5 Cassette ................................................................................ 3 - 9 NF-Teil ................................................................................ 3 - 13 Platinenabbildungen ............................................................... 3 - 17 Explosionszeichnungen und Ersatzteilliste ......................... 4 - 1 É 4 - 6 Ersatzteilliste 3200 RDS ........................................................... 4 - 1 Ersatzteilliste 3201 RDS ........................................................... 4 - 2 Ersatzteilliste 3300 RDS ........................................................... 4 - 3 Ersatzteilliste 3301 RDS ........................................................... 4 - 4 Ersatzteilliste und Explosionszeichnung Laufwerk SD 101 ...... 4 - 5 Ersatzteilliste und Explosionszeichnung Laufwerk TN 705 ....... 4 - 6 Allgemeiner Teil Me§gerŠte / Me§mittel DC-Voltmeter NF-Voltmeter Me§sender Stereocoder Test-Cassette 448A (Sach-Nr. 35079-023.00) Beachten Sie bitte das GRUNDIG Me§technik-Programm, das Sie unter folgender Adresse erhalten: GRUNDIG electronics GmbH WŸrzburger Str. 150 D-90766 FŸrth/Bay Tel. 0911/703-0, Fax 0911/703-4479 General Section Test Equipment / Aids DC Voltmeter AF Voltmeter Test Generator Stereo Coder Test Cassette 448A (Sach-Nr. 35079-023.00) Please note the Grundig Catalog "Test and Measuring Equipment" obtainable from: GRUNDIG electronics GmbH WŸrzburger Str. 150 D-90766 FŸrth/Bay Tel. 0911/703-0, Fax 0911/703-4479
Page 2
3200 RDS É 3301 RDSAllgemeiner Teil / General Section GRUNDIG Service1 - 3 Ausbauhinweise 1. Laufwerk ausbauen -3200 / 3201: - 4 Schrauben A herausdrehen (Fig. 1). - Laufwerk herausheben, bei Bedarf Stecker abziehen. -3300 / 3301: - 4 Schrauben A herausdrehen (Fig. 2). - Laufwerk herausheben, bei Bedarf Stecker abziehen. 2. Frontblende ausbauen - Rastnasen B und C ausrasten (Fig. 3 und 4). Frontblende nach vorne abziehen. 3. Frontblende zerlegen - 2 Schrauben D herausschrauben und die I/O-Platte abnehmen (Fig. 5). - Rastnasen E vorsichtig auseinanderbiegen und den Hebel F aus der FŸhrung heben. Dann die Rastnasen G zusammendrŸcken und den Hebel ganz herausnehmen (Fig. 6) Disassembly Instructions 1. Removing the Tape Drive -3200 / 3201: - Undo 4 screws A (Fig. 1). - Lift Tape Drive, open connectors if necessary. -3300 / 3301: - Undo 4 screws A (Fig. 2). - Lift Tape Drive, open connectors if necessary. 2. Removing the Front - Unhook the catches B and C (Fig. 3 and 4). Pull off the Front. 3. Disassembling the Front - Undo 2 screws D and remove the I/O Board (Fig. 5). - Gently spread the catches E apart and pull out the lever F from the guides. Then press the catches G together and take out the lever completely (Fig. 6). Fig. 5 Fig. 2 Fig. 1 Fig. 6 Fig. 3 Fig. 4 A A A A A A B C D E F G
