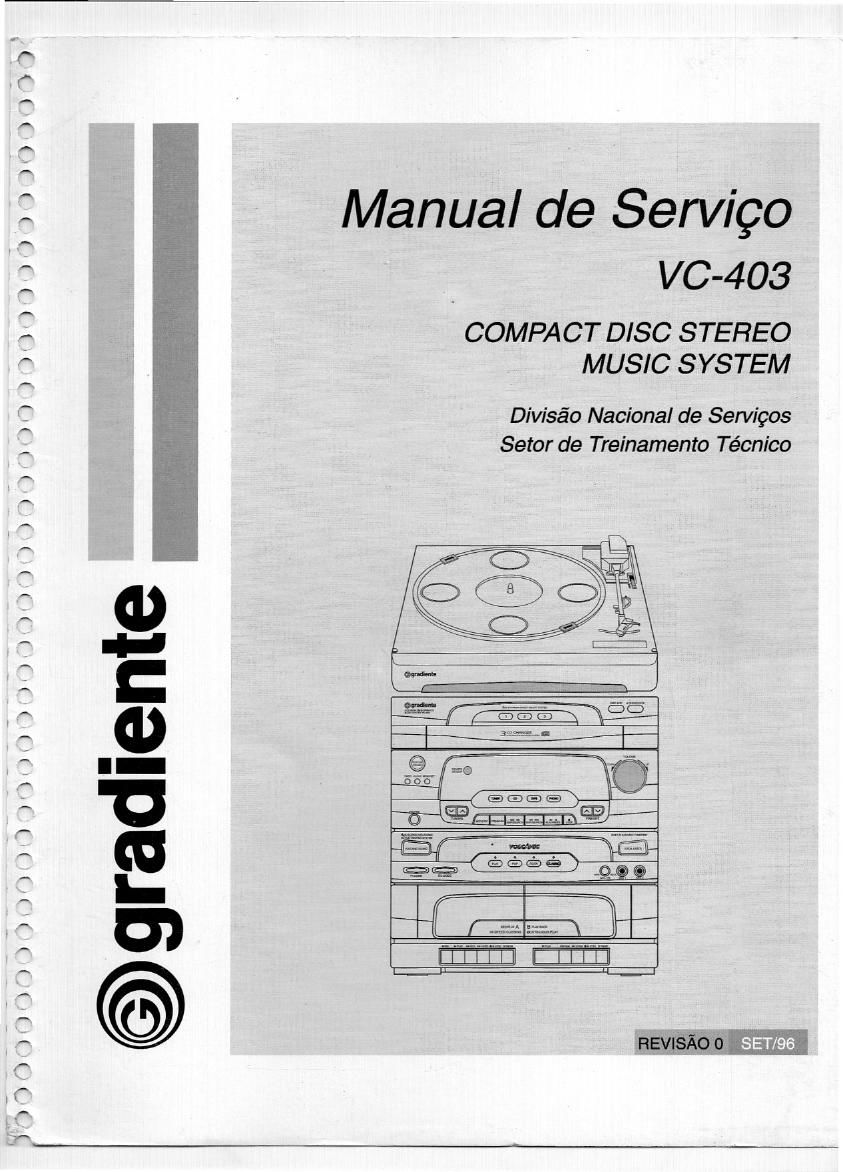

Gradiente vc 403

Page 2

.gradiente

SERVICOS DE PRIMEIRO MUNDO NO BHASIL

Lassen/Mo DE FUNco'Es DO [080 1 ( KA 9220 )

1. oEscnicAo

0 Cl KA9220 é designado para cabecas tipo 3-spot. O foto-
dector é composto de 6 sensores ( de A ao F). Os sensores
A, E. C e D 550 responsa' veis para detectar o sinal de modulacao
de audio 9 gerar o sinal de erro do foco ( cor/9950 de foco ).
Os sensares E e F 550 responsaveis para geraro Sinai de erro
de tracking (correga'o de tracking ).

2. AMPLIF/CADOR DE RF

m w... a;

FIF I-VAMP ( 1 ) e HF I-VAMP (2) convenem a corrente do
PDt (A + B) e P02 (8 + D) atraves de um resistoriniemo de
58k Iigado ao VCC.

Mais adiante essa correnle é aplicada ao amplificadorsomadon
O sinal (A + B + C + D) tern saida pelo pino 66 {RFO ).

.3: AMPLIFICADOR TRACKING ERROR

A saida do fotovdiodo F e enviada a entrada inversora do F I -
VAMP e a saida do sensor E e enviada a entrada inversora E
I - V AMP.

Esses sInais de entrada sao correntes.

E I - VAMP e E I - VAMP convenem a corrente em tenséo.
Ouando o tracking esta' correto as sinais de entrada sao iguais.
Ouando ocorre um erro de tracking as saidas dos
ampliticadores tern niveis de corrente dilerenies.

18 Manual de Service

4. AMPLIF/CADOR DE ERRO DE FOCO

a e

mus
n

0 Sim] do amplificador de erro d9 foco é a diferenca entre a
sal'da HF i - VAMP( 1 ) VA 6 a saida FIFAMP (2) VB.

Esses dois sinais ( -VA, VB) sa'o aplicados as entradas do
amplificador de erro de foco

O resuliado dessa diferenca de tenséo, tem saida pelo pino 57
( FE 1 ).

O sina/ presente no FE t ( baixa freqiiéncia ) é o resultado das
inlormacées provenientes dos sensores ( A+C ) - ( 3+0), como
se segue: er = R1/Fi2 ( VB - VA).

0 sinal de erro de loco é enviado ao circuiio do servo, afim de
se manter o loco de Ieitura durante todo a tempo

5. GERADOR DE FOCO OK

SPF
UK 90x focus
H my 0"

ComDaIaloI

0M Lml 5mm

O circuito de loco tern um ponta de tests Iocalizado no pino
(RFO ), caso neste pino tenhamos uma tensao maior que -
0,37V quando o loco OK esla' invertido,

A constants de tempo do HPF no comparador de EFM e circuito
espelho é determinado pelo capacitor ( 0,01uF ), Ioca/izado
entre o RF1 e FIFO,
