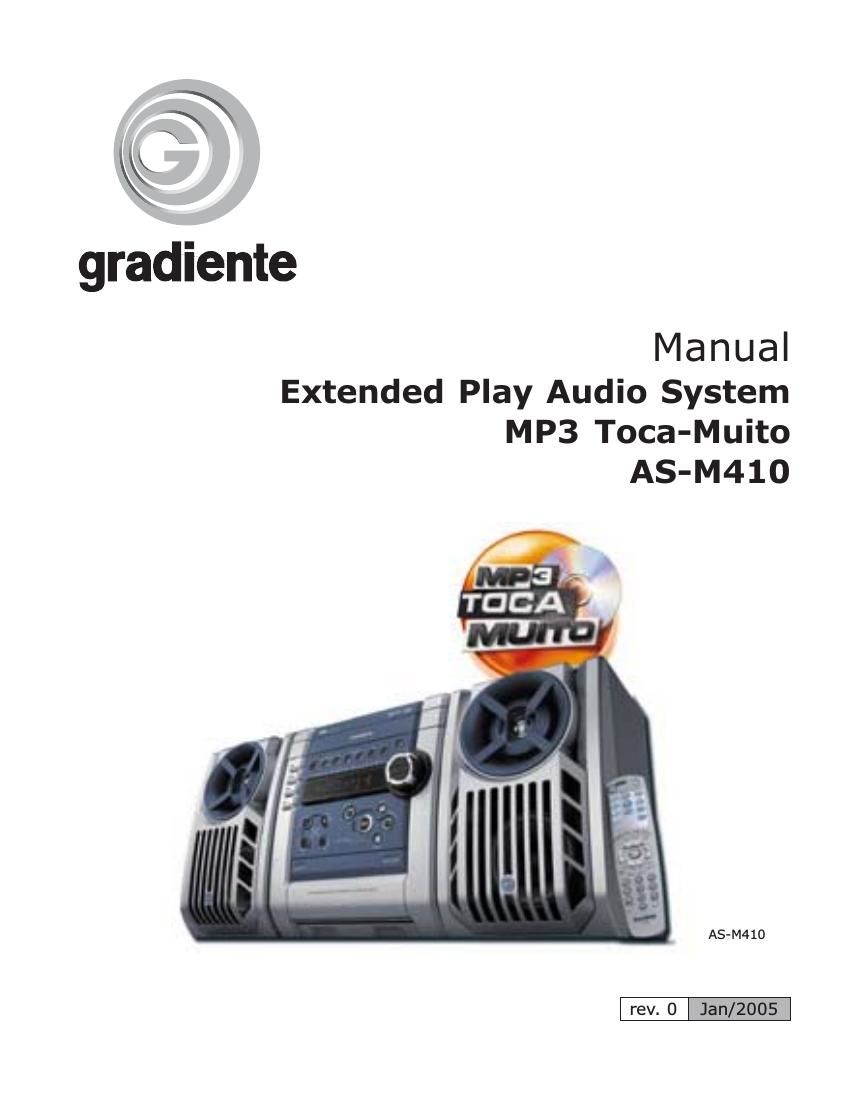

Gradiente as 410
This is the 39 pages manual for gradiente as 410.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from gradiente as 410 (Ocr-read)
Page 1
Manual de Serviço 1 INTRODUÇÃO O SAT através deste Manual de Serviço tem a finalidade de mostrar todas as etapas necessárias para a correta manutenção dos produtos Gradiente. Nossa maior preocupação é oferecer aos técnicos da rede de Serviços Autorizados Gradiente em todo território nacional, condições de conhecer profundamente o AS-M410 e assim capacitá-los a desenvolver um serviço de qualidade junto aos nossos clientes. Para isso, é indispensável uma leitura cuidadosa e atenta de todas as instruções contidas neste manual. Divisão Nacional de Serviços ÍNDICE INTRODUÇÃO......................................................................................................................................... 1 PRECAUÇÕES DE SEGURANÇA.................................................................................................................. 2 PRECAUÇÕES DE MANUTENÇÃO............................................................................................................... 3 NOTA SOBRE A MANUTENÇÃO DE CD/DVD PLAYERS ................................................................................... 4 ESPECIFICAÇÕES TÉCNICAS .................................................................................................................... 5 DESCRIÇÃO DOS PINOS DOS PRINCIPAIS CIRCUITOS INTEGRADOS........................................................... 6 ESQUEMA ELÉTRICO.............................................................................................................................. 30 VISTA EXPLODIDA ................................................................................................................................. 32 LISTA DE MATERIAIS............................................................................................................................. 34
Page 2
2 Manual de Serviço PRECAUÇÕES DE SEGURANÇA DISTÂNCIA DE FOLGA Ao substituir componentes do circuito primário, confirme a distância da folga especificada (d), (d) para que seja maior que 3,2 mm, entre terminais soldados e entre terminais e partes metálicas. CHECAGEM DA CORRENTE DE FUGA: No aparelho completamente montado, conecte o cabo de força a linha AC em uma tomada de 120V (não utilize transformador de isolação de rede durante este teste). Utilize um voltímetro AC com sensibilidade de no mínimo 1KΩ/V conectado conforme a figura ao lado: Meça a tensão AC sobre o resistor conectando uma das pontas de prova em todas as partes metálicas expostas do aparelho (conexões de antena, plugs de entrada/ saída de áudio e vídeo, ofereçam um retorno elétrico ao chassi. Qualquer tensão medida não deve exceder a 0,35VAC. Inverta o plug do cabo de força do aparelho na tomada e repita o teste. NOTAS DE SEGURANÇA 1- Antes de devolver o aparelho ao proprietário, certifique-se de que nenhum dispositivo interno de proteção esteja defeituoso ou tenha sido prejudicado durante a manutenção. Componentes, partes, e/ou fiação que estejam danificados devem ser substituídos por componentes, partes, ou fiação que obedeçam as especificações originais. 2- Não opere este aparelho ou deixe que seja operado sem todos os dispositivos protetores devidamente instalados e funcionando. Técnicos que danifiquem as características de segurança ou falhem ao realizar checagens de segurança são responsáveis por qualquer defeito resultante, e poderá expor a si próprio e aos outros a possíveis danos. 3- Leia e obedeça todas as precauções e as notas relacionadas a segurança no lado de dentro e sobre o gabinete do produto. 4-NOTA DE SEGURANÇA: Alguns componentes elétricos e mecânicos têm características especiais de segurança e são identificados no esquema e na lista de materiais pelo símbolo , nesses casos é imprescindível que a substituição seja feita por componentes originais fornecidos pela Gradiente, a substituição por componentes fora de especificação poderá causar, choque, incêndio, e/ ou outros riscos. 5- Componentes que não são de segurança devem ser substituídos por componentes com as mesmas especificações técnicas que consta na lista de materiais. 6-AVISO SOBRE ALTERAÇÕES NO APARELHO: Não faça alterações ou modificações nos sistemas elétricos ou mecânicos deste aparelho. Alterações ou acréscimos de ítens como conexões auxiliares, cabos e acessórios poderão alterar as características de segurança deste aparelho e criar risco para o usuário. Quaisquer alterações não autorizadas pelo fabricante invalidarão a garantia deste produto e farão do técnico, responsável por danos a pessoa ou à propriedade.
