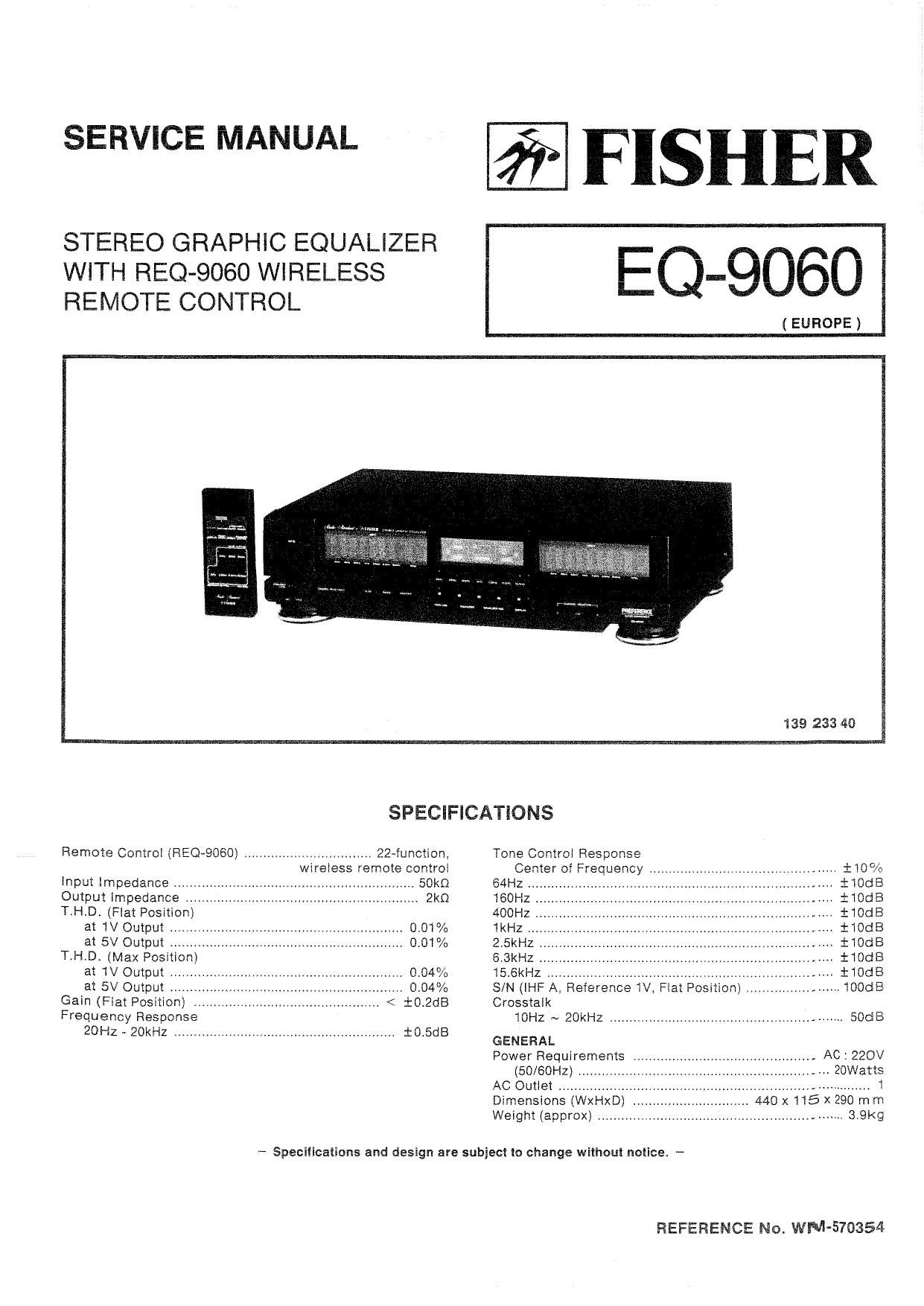

Fisher EQ 9060 Service Manual

Page 2

CABINET EXPLODED VIEW

Page 6

P.C. BOARD PARTS LIST (Continued)

:5" Part No. Descrlption WW :2" Part No. 99397113110" 0
R104 401 0259502 CARBON 240 JA 1/5W 1 R225 401 0247707 CARBON 100K JA 1/6W 1
R105 401 025 9502 CARBON 240 JA 176W 1 R226 401 025 7805 CARBON 2.2K JA 1/6W 1
R105 401 025 9502 CARBON 240 JA 1/6W 1 R227 401 027 2600 CARBON 5,5K JA 1/5W 1
R107 401 024 9701 CARBON 12K JA 1/6W 1 R223 401 025 8703 CARBON 220K JA 1/6W 1
R108 401 025 9502 CARBON 240 JA 176W 1 R229 401 027 3201 CARBON 550K JA 176W 1
R109 401 025 5502 CARBON 240 JA 176W 1 R230 401 025 7409 CARBON 220 JA 175W 1
R110 401 025 9502 CARBON 240 JA 1/6W 1 R231 401 025 7409 CARBON 220 JA 1/8W 1
R111 401 025 9502 CARBON 240 JA 176W 1 R232 401 024 7707 CARBON 100K JA 1/6W 1
R112 401 025 9502 CARBON 240 JA 1/6W 1 R233 401 025 8703 CARBON 220K JA 1/5W 1
R113 401 025 9502 CARBON 240 JA 1/6W 1 R234 401 027 2600 CARBON 516K JA 1/8W 1
R114 401 025 7409 CARBON 220 JA 1/6W 1 R235 401 024 7400 CARBON 10K JA 1/5W 1
R115 401 024 9701 CARBON 12K JA 175W 1 R235 401 027 3201 CARBON 560K JA 1/6W 1
R116 401 025 3703 CARBON 220K JA 176W 1 R237 401 024 8001 CARBON 1M JA 1/6W 1
R117 401 016 5003 CARBON 220K JA 174W 1 R235 401 025 7409 CARBON 220 JA 1/5W 1
R113 401 024 7004 CARBON 1K JA 176W 1 R239 401 025 7409 CARBON 220 JA 1/8W 1
R119 401 024 7004 CARBON 1K JA 175W 1 R240 401 025 7409 CARBON 220 JA 176W 1
R120 401 024 7004 CARBON 1K JA 1/6W 1 R241 401 025 8703 CARBON 220K JA 1/5W 1
R121 401 024 7004 CARBON 1K JA 1/5W 1 R242 401 025 2305 CARBON 150K JA 1/5W 1
R122 401 024 7004 CARBON 1K JA 176W 1 R243 401 024 7400 CARBON 10K JA 1/6W 1
R123 401 024 7004 CARBON 1K JA 1/6W 1 R244 401 024 7400 CARBON 10K JA 1/3W 1
R124 401 024 7004 CARBON 1K JA 176W 1 R245 401 024 0001 CARBON 1M JA 175W 1
R125 401 0247004 CARBON 1K JA 176W 1 R245 401 0248001 CARBON 1M JA 1/6W 1
R126 401 025 8703 CARBON 220K JA 176W 1 R247 401 025 7409 CARBON 220 JA 1/5W 1
R127 401 025 3703 CARBON 220K JA 1/5W 1 R248 401 025 7409 CARBON 220 JA 113W 1
R120 401 025 3703 CARBON 220K JA 1/6W 1 R249 401 026 4605 CARBON 33K JA 176W 1
R129 401 025 8703 CARBON 220K JA 1/5W 1 R250 401 025 7305 CARBON 2.2K JA 175W 1
R130 401 025 8703 CARBON 220K JA 1/6W 1 R251 401 025 8703 CARBON 220K JA 1/5W 1
R131 401 025 8703 CARBON 220K JA 170W 1 R252 401 025 7409 CARBON 220 JA 175W 1
R132 401 025 5703 CARBON 220K JA 176W 1 R253 401 024 7400 CARBON 10K JA 1/5W 1
R133 401 025 e703 CARBON 220K JA 1/6W 1 R254 401 024 7004 CARBON 1K JA 175W 1
R134 401 012 5708 CARBON 1K JA 174W 1 R255 401 024 7707 CARBON 100K JA 176W 1
R135 401 024 7004 CARBON 1K JA 1/6W 1 R256 401 025 7409 CARBON 220 JA 1/61N 1
R136 401 012 5703 CARBON 1K JA 114W 1 R257 401 025 1902 CARBON 15K JA 175W 1
R137 401 012 5708 CARBON 1K JA 1/4W 1 R253 401 025 3208 CARBON 22K JA 176W 1
R138 401 0247707 CARBON 100K JA 1/6W 1 R259 401 025 7409 CARBON 220 JA 1/6W 1
R139 401 024 7707 CARBON 100K JA 176W 1 R260 401 025 1902 CARBON 15K JA 1/6W 1
R140 401 025 7805 CARBON 2,2K JA 1/5W 1 R261 401 025 0203 CARBON 22K JA 1/6W 1
R141 401 025 7805 CARBON 212K JA 176W 1 R300 401 017 0307 CARBON 270 JA 1/4W 1
R142 401 025 7805 CARBON 2.2K JA 176W 1 R301 401 017 0807 CARBON 270 JA 174W 1
R143 401 025 7805 CARBON 272K JA 1/6W 1 R302 401 012 8105 CARBON 100K JA 1/4W 1
R144 401 025 8703 CARBON 220K JA 1/5W 1 R303 401 026 0607 CARBON 270 JA 176W 1
R145 401 025 8703 CARBON 220K JA 176W 1 R304 401 025 0607 CARBON 270 JA 1/6W 1
R146 401 024 7004 CARBON 1K JA 175W 1 R305 401 026 0607 CARBON 270 JA 176W 1
R147 401 024 7004 CARBON 1K JA 1/6W 1 R306 401 026 0607 CARBON 270 JA 175W 1
R143 401 025 8703 CARBON 220K JA 1/5W 1 R307 401 024 7400 CARBON 10K JA 1/6W 1
R149 401 025 5703 CARBON 220K JA 176W 1 R308 401 024 7400 CARBON 10K JA 1/5W 1
R150 401 024 9701 CARBON 12K JA 1/6W 1 R309 401 024 7400 CARBON 10K JA 1/6W 1
R151 401 024 9701 CARBON 12K JA 1/6W 1 R310 401 026 4505 CARBON 33K JA 1/6W 1
R152 401 027 0309 CARBON 47K JA 176W 1 R311 401 021 4105 CARBON 55K JA 1/4W 1
R153 401 027 0309 CARBON 47K JA 176W 1 R312 401 027 0507 CARBON 470K JA 1/3W 1
R154 401 025 3703 CARBON 220K JA 1/6W 1 R313 401 024 6700 CARBON 100 JA 1/6W 1
R155 401 025 3703 CARBON 220K JA 1/6W 1 R314 401 024 7400 CARBON 10K JA 1/6W 1
R156 401 024 9701 CARBON 12K JA 1/6W 1 R315 401 026 9600 CARBON 470 JA 1/6W _ 1
R157 401 024 9701 CARBON 12K JA 175W 1 R316 401 024 7400 CARBON 10K JA 1/6W 1
R200 401 024 7707 CARBON 100K JA 1/6W 1 R317 401 025 7403 CARBON 39K JA 1/6W 1
R201 401 025 B703 CARBON 220K JA 1/6W 1 R318 401 024 7707 CARBON 100K JA 176W 1
R202 401 027 2600 CARBON 510K JA 176W 1 R319 401 012 7009 CARBON 10K JA 1/4W 1
R203 401 024 7400 CARBON 10K JA 1/6W 1 R320 401 024 7400 CARBON 10K JA 1/6W 1
R204 401 027 3201 CARBON 500K JA 1/6W 1 R321 401 012 7009 CARBON 10K JA 1/4W 1
R205 401 024 8001 CARBON 1M JA 170W 1 R322 401 012 0105 CARBON 100K JA 1/4W 1
R205 401 025 7409 CARBON 220 JA 1/5W 1 R323 401 025 7305 CARBON 2,2K JA 176W 1
R207 401 025 7409 CARBON 220 JA 1/6W 1 R324 401 024 7400 CARBON 10K JA 1/6W 1
R200 401 025 2305 CARBON 150K JA 176W 1 R325 401 013 4205 CARBON 120 JA 1/4W 1
R209 401 025 8703 CARBON 220K JA 1/6W 1 R326 401 024 7400 CARBON 10K JA 116W 1
R210 401 024 7400 CARBON 10K JA 1/6W 1

R211 401 024 7400 CARBON 10K JA 176W 1 ASSV,PCB,FL DISPLAY

R212 401 024 3001 CARBON 1M JA 176W 1 32 620 205 7194 Assy.PCB.FL Display 1
R213 401 024 0001 CARBON 1M JA 176W 1 620 201 4487 Spacer,LED 1
R214 401 025 7409 CARBON 220 JA 176W 1 620 190 0301 Fluorescent Tube,BG-7SSGK 2
R215 401 025 7409 CARBON 220 JA 1/6W 1 620 200 0909 Convener,Remote,DET 1
R216 401 024 7400 CARBON 10K JA 176W 1 620 125 0752 Staple 15mm 1
R217 401 024 7707 CARBON 100K JA 176W 1 620 125 8813 Staple 20mm 1
R218 401 024 7004 CARBON 1K JA 1/5W 1 411 021 0309 SCR S-TPG BIN 2X6 3
R219 401 027 2300 CARBON 5.6K JA 175W 1 PA1 620 206 0256 Connedor-P,8P 1
R220 401 024 7707 CARBON 100K JA 1/5W 1 PA2 620 206 0286 Connector-P,BP 1
R221 401 027 3201 CARBON 560K JA 176W 1 PD1 620 197 2061 Connedor-P TKC-BOGP-G1 1
R222 401 025 7409 CARBON 220 JA 176W 1 P132 520 197 2078 Connector-P TKO-5102431 1
R223 401 025 7409 CARBON 220 JA 1/6W 1 PD3 520 197 2073 Connecior-P TKC-B10P-G1 1
R224 401 026 4605 CARBON 33K JA 1/5W 1 F134 620 197 2073 Connector-P TKC-B10P-G1 1
