Dual CV 80 Service Manual

This is the 13 pages manual for Dual CV 80 Service Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.

Page: 1 / 13

Extracted text from Dual CV 80 Service Manual (Ocr-read)

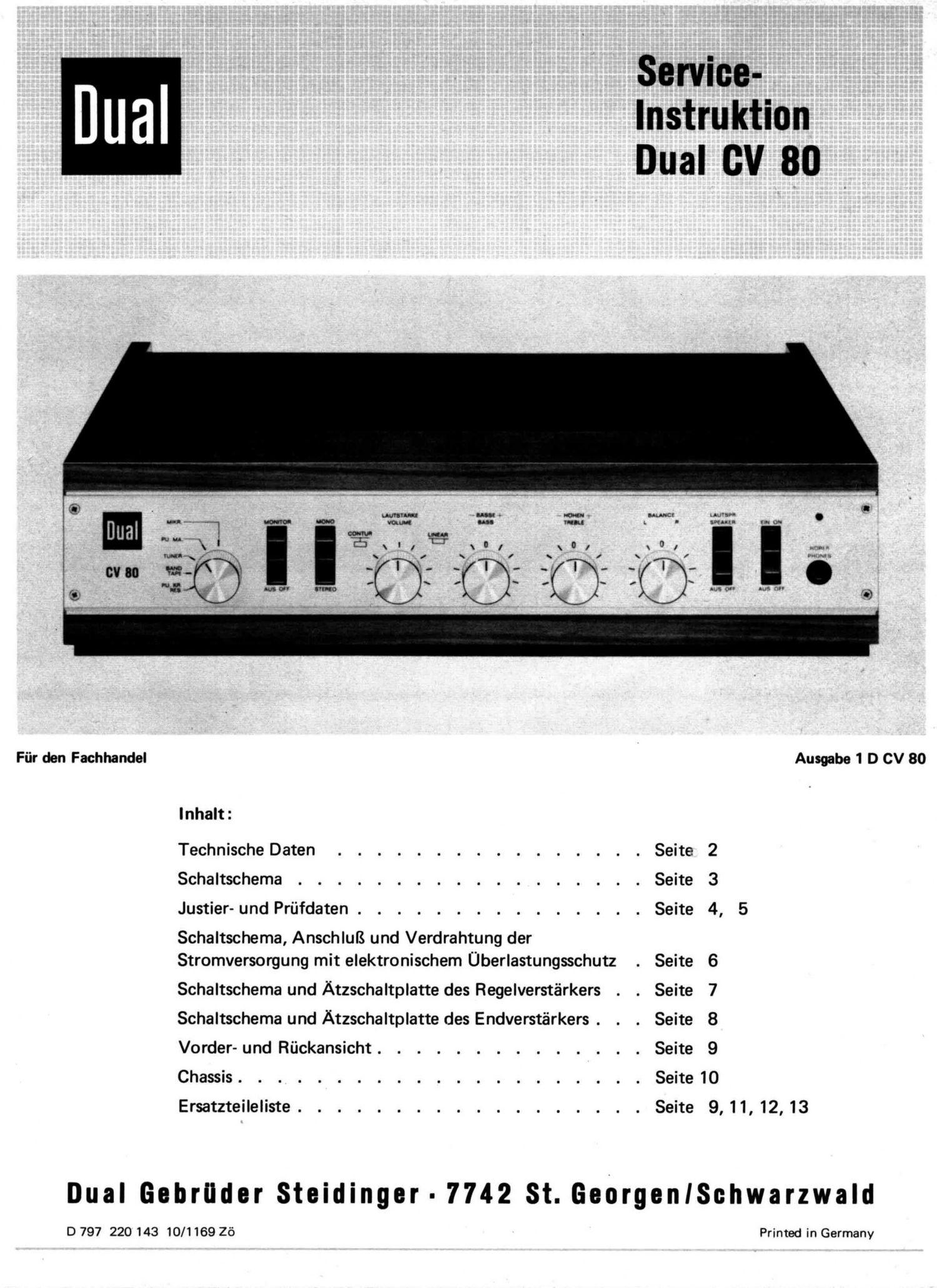

Page 1

Service-
lnstruktion

Dual cv so .

Fiir den Fachhandel Ausgabe 1 D CV 80
lnhalt:
Technische Daten . . . . . . . . . . . . . . . . Seite 2
Schaltschema . . . . . . . . . . . . . . . . . . Seite 3
Justier- und Prﬁfdaten . . . . . . . . . . . . . . . Seite 4, 5

Schaltschema, AnschlulS und Verdrahtung der

Stromversorgung mit elektronischem Uberlastungsschutz . Seite 6
Schaltschema und Atzschaltplatte des Regelverstérkers . . Seite 7
Schaltschema und Atzschaltplatte des Endverstérkers . . . Seite 8
Vorder-und Rﬂckansicht. . . . . . . . . . . . . . Seite 9
Chassis . . . . . . . . . . . . . . . . . . . . . Seite 1O
Ersatzteileliste. . . . . . . . . . . . . . . . . . Seite 9,11,12,13

Dual Gehrtlder Steidinger - 7742 St. GenrgenISchwarzwald

D 797 220 143 10/1169 26 Printed in Germany
