Dual CS 610 Q Service Manual
This is the 8 pages manual for Dual CS 610 Q Service Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Dual CS 610 Q Service Manual (Ocr-read)

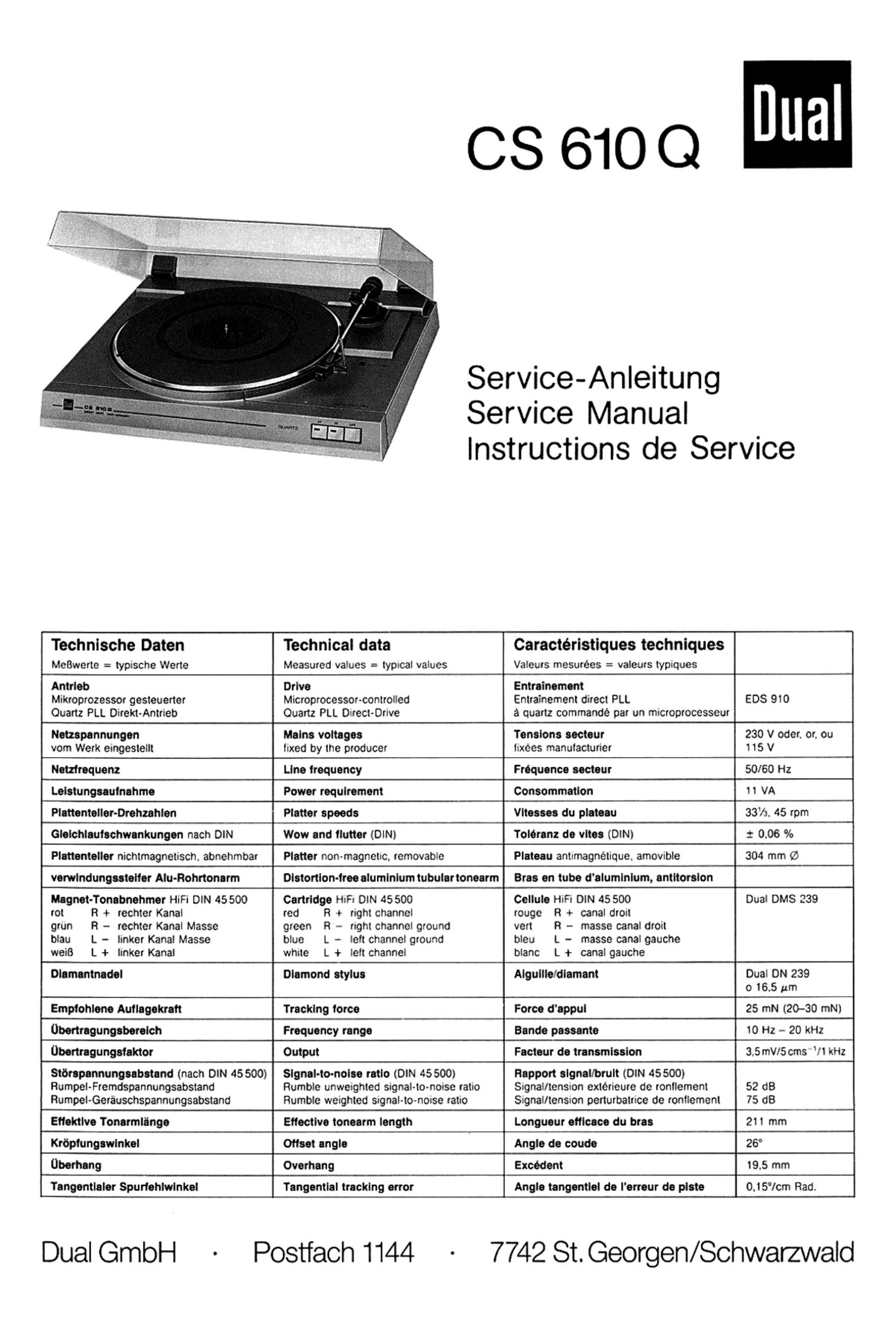

Page 1
CS 610 Q
Service-Anleitung
Service Manual
Instructions de Service
Technische Daten
MeBwerte = typische Werte
Technical data
Measmed values = typical values
Caractéristiques techniques
Valeurs mesurées = valeurs typiques
Antrleb
Mikroprozessor gesteuerter
Quartz PLL DirekbAntrieb
Drive
Microprocessm-controlled
Ouanz PLL Direct-Drive
Entralnernant
Entrainement direct PLL
a quartz commandé par un mlcroprocesseur
EDS 910
Netzspannungen Mains voltages Tensions secteur 230 V oder. or. cu
vom Werk eingestellt fixed by the producer Iixees manufacturier 115 V
Netzfrequenz Line frequency Frequence secteur 50/60 Hz
Lelstungsaufnahme Power requirement Consommation 11 VA
Plattenteller-Drehzahlen Platter speeds Vlteasea du plateau 33%. 45 rpm
Glelchlaufschwankungen nach DIN Wow and flutter (DIN) Toleranz de vltes (DIN) 1- 0.06 °/o
Plattanteller nichtmagnetisch. abnehmbar Platter non-magnetic, removable Plateau antimagnétique. amovibte 304 mm o
verwfndungutelfar Alu-Rohrtonarm
Distortion-free aluminium tubular tonearm
Bras en tube d'aluminlum, antltorslon
Magnet-Tonabnehmer HiFi DIN 45 500
Cartridge HiFi DIN 45500
Cellule HIFi DIN 45 500
Dual DMS 239
rot R + rechter Kanal red R + right channel rouge R + canal drort
grun R - rechter Kanal Masse green R - right channel grOund vert R - massa canal droil
blau L - linker Kanal Masse blue L - left channel ground bleu L - masse canal gauche
weifl L + linker Kanal white L + left channel blanc L + canal gauche
Dlamantnadel Diamond stylus Algullle/dlamant Dual DN 239
O 16.5 um
Empfohlene Auflagekraft Tracking force Force d'appui 25 mN (20-30 mN)
Obertragungaberelch Frequency range Bande passante 10 Hz - 20 kHz
Obertragungsfaktor Output Facteur de transmission 3.5mV/5 cms "/1 kHz
Stbrspannungsabstand (nach DIN 45500) Slgnal-to-nolse ratio (DIN 45 500) Rapport signal/bruit (DIN 45500)
Rumpel-Fremdspannungsabstand Rumble unweighted signal-to-noise ratio Signal/tension extérieure de ronflement 52 dB
Rumpel~Gerauschspannungsabstand Rumble weighted signal-to-noise ratio Signal/Iensmn perturbalrice de rontlement 75 dB
Effektlve Tonarml'ange Effective tonearm length Longueur efflcace du bras 21 I mm
Kropfungswfnkel Offset angle Angle de coude 26°
Uberhang Overhang Excedent 19.5 mm
Tangentialer Spurfehlwinkel
Tangential tracking error
Angle tangential de l'erraur do plate
0,15°/cm Rad.
Dual GmbH -
Postfach 1144 -
7742 St. Georgen/Schwarzwald
