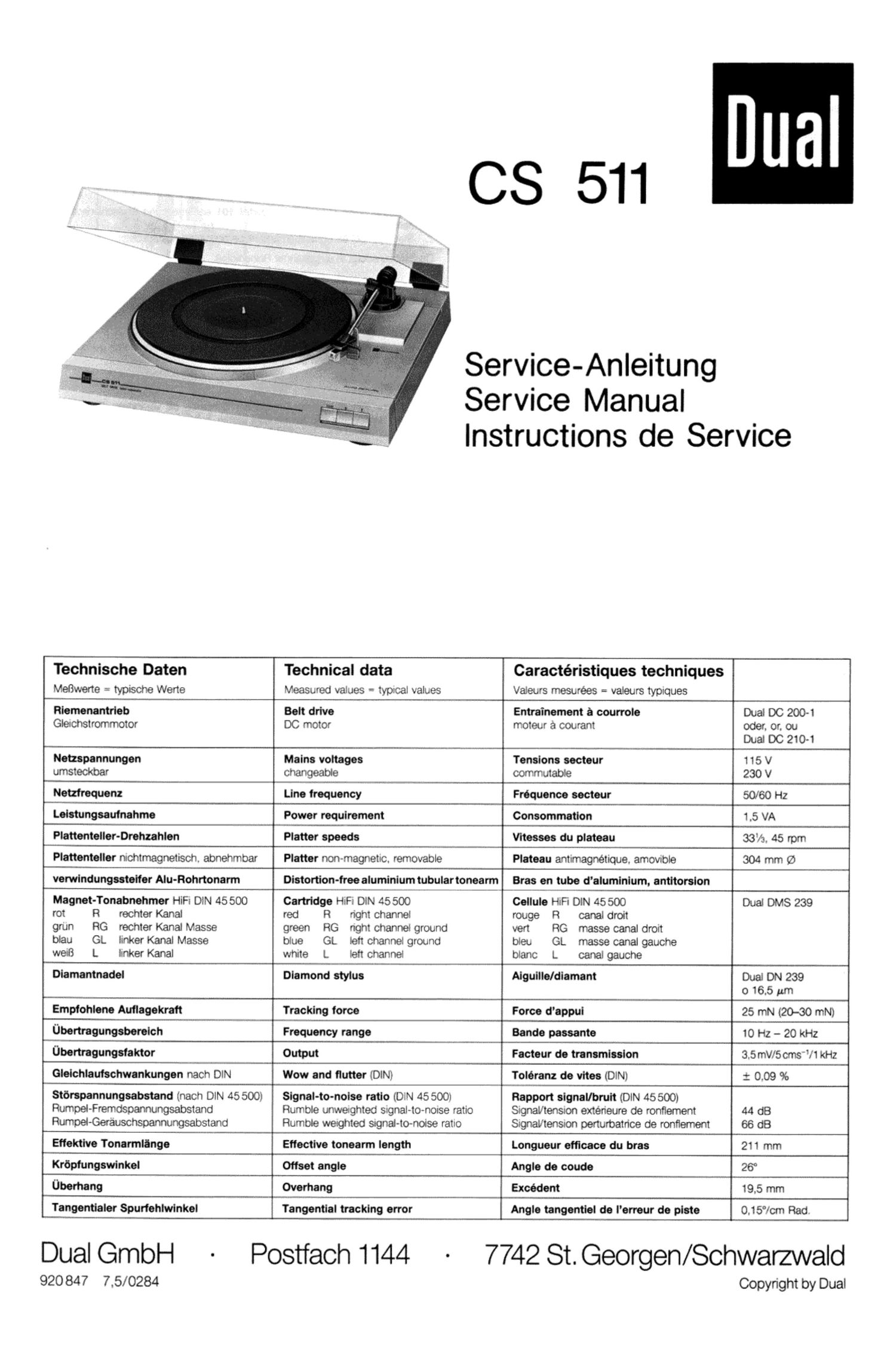

Page 1

CS 511

Service-Anleitung
Service Manual
Instructions de Service

Technische Daten
MeBwene = typische Werte

Technical data
Measwed values = typical values

Caractéristiques techniques
Valeurs mesurees = valeurs typiques

Riemenantrieb Beit drive Entrainement a courrole Dual DC 200-1
Gleichstrommotor DC motor moteur a courant oder. or. 0u

Dual DC 210-1
Netzspannungen Mains voltages Tensions secteur 115 V
umsteckbar changeable commutable 230 V
Netzfrequenz Une frequency Frequence secteur 50/60 Hz
Lelstungsauinahme Power requirement Consommation 1.5 VA
Plattenteiler-Drenzahlen Platter speeds Vitesses du plateau 335s. 45 rpm
Plattentelier nichtmagnetisch. abnehmbar Platter nonmagnetic. removable Plateau antimagnétique. amowble 304 mm (2)
verwlndungsstelfer Alu-Rohrtonarm Distortion-free aluminium tubulartonearrn Bras en tube d'aiuminium, antitorsion
Magnet-Tonabnehmer HiFt DIN 45 500 Cartridge HIFI DIN 45 500 Celluie HIFI DIN 45 500 Dual DMS 239
rot R rechter Kanal red R right channel rouge R canal droit
grun RG rechter Kanal Masse green RG ngnl channel ground vert RG masse canal drort
blau GL linker Kanal Masse blue GL left channel ground bleu GL masse canal gauche
weIB L linker Kanal white L left channel blanc L canal gauche
Diamantnadel Diamond stylus Aigullleldlamant Dual DN 239

o 16.5 m
Empfohlene Aufiegekratt Tracking force Force dappui 25 mN (20-30 mN)
Ubertragungsbereich Frequency range Bands passante 10 Hz - 20 kHz
Ubertragungsfaktor Output Facteur de transmission 3,5mV/50ms"/1 kHz

Glelchlautschwankungen nach DIN

Wow and ﬂutter (DIN)

Toléranz do vitae (DIN)

$00996

Stbrspannungaabstand (nacn DIN 45 500)

Signal-to-nolse ratio (DIN 45 500)

Rapport signal/bruit (DIN 45 500)

RumpeI-Fremdspannungsabstand Rumble unweighted sugnal-to-nOIse ratio Signthensmn exterieure de ronﬂement 44 d8
Rumpel-Gerauschspannungsabstand Rumble weighted sngnal-to-noise ratio Signal/tensmn perturbatn'ce de ronﬂement 66 dB
Eﬂektive Tonarmiange Effective tonearm length Longueur efficace du bras 211 mm
Krbpfungswinkei Offset angle Angle de coude 26°
Ubemeng Overhang Excedent 19.5 mm
Tangentialer Spurfehlwinkel Tangential tracking error Angle tangential de Ierreur de plate O,15°/cm Rad.

Dual GmbH -

920 847 7.5/ 0284

Dostiach 1144 -

7742 St. Georgen/Schwarzwald
