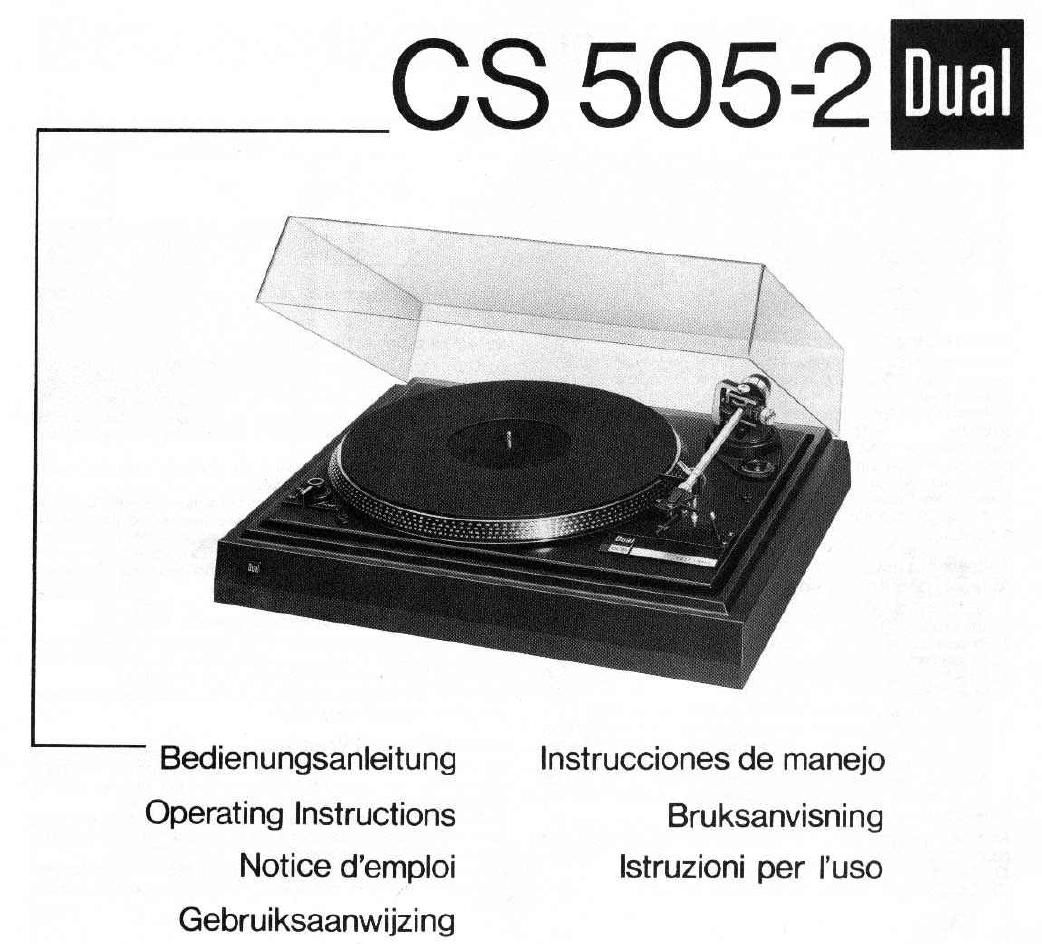

Dual CS 505 2 Owners Manual

Page 4

Die Bedienungselemente
Tonarm-Balancegewicht

Stellhulse [Ur Tonavmhéhenjustage
Tonarmauflagekrafl-Emsxellung
Antiskafing-Einstellung
Tonarmstutze mi: Tonarmauflage
Liflhebet

Mutter fUr Tonkopmefesngung
Befesflgungsscheibe fUr Planenteller
Transponsicherungsschraube

10 Tonhénenabstimmung

11 Plattenteller-Drehzahleinstenung

OGHQMDUN-fi

Vorbereltung

Entnehmen Sie das Germ und aue Zubehérteile derVerpackung. Bitte
bewahren Sie aile Verpackungsteile {Ur einen eventuellen spateren
Transpon am.

Enfiemen Sie die links hinten evfl. zusatzlich vomandene Sicherungs-
schraube.

Zum Lfisen der Transponsichemngsschrauben (Fig, 1) drehen Sie
diese 1m Uhrzeigersinn. bis sie ca. 15 mm tiefer rutschen and ziehen
Sie - durch Weiterdrehen im Uhrzeigersinn - fest. Damn ist der
Plattenspleler far die Spiels1ellung federnd gelagen (Fig. 2/8),
Drehen Sie das Tonarm-Balanoegewicm 1 auf das hintere Tonarm-
ende. (Fug. a)

Tonarrn ausbalancieren.
Auflage- und Antiskatingkrafi elnstellen

1 . Auflagekrafl 3 auf "O stellen und Antiskating 4 ausschaken (Zeiger
stem links).

2. Tonarm entriegeln und fiber die Tonan'nablage nach innen
schwenken, Uflhebel 6 in Stellung 1 bringen,

3. Tonarm durch Drehen des Balancegewichtes exakt aus»
balancieren.

DerTonarm ist exakt ausbalancuen, wenn er frei schwebt.

4. Erforderliche Auflagekrafl fur das eingebaute Tonabnehmersy-
stem durch Drehen der Skala 3 einsteuen Auflagekraft fUr den
serienméBig eingebauten Tonabnehmer ULM 65 = 15 mN,
AcMung: Bei abweichender Tonabnehmerbestflckung and die
erforderlichen Einstetlwerte dem separaien Tonabnehrnerdaten-
blan zu enmehmen.

An dev Antiskatingeinrichtung 4 steuen Sie den dazugehijngen Wen
nach (olgender Taballe ein:

O Einsteuung fUr sphénsche Abtastnadeln

O Ensmllung fur biradiale (elliptische) Abtastnadeln

Au1lagekraft Antiskaiingeinstdlung
Trockenabtastung NaflabtastunL
1 z 10 mN 1 0.7
1.25 =12.5 mN 125 0.8
ULMGS» 1.5 =15 mN 1.5 1,0
2 = 20 WW 2 1.3
2.5 a 25 WW 2.5 1,8
3 = 30 mN 3 2.1

Wenn der Zeiger nach 1inks zeigt. ist die Antiskaiing-Einrichtung
abgeschaltet.

Aufsetzen der Abdeckhaube

Zurn Aufsetzen der Abdeckhaube drehen Sia {me das Gerét sq= dari
sich die Speziatschamiere Ieicht zuganglich vor Ihnen befinden. Uber-
zeugen Sie sich zuerst von der Stellung der Einstecklaschen (Fig. 5/A)
an den Schamieren. in die die Haube elnzuschieben isx, bevor Sie dfie
Abdeckhaube pavailel zu der SteHung der Laschen an diese ansetzen
and sat: eindrflcken gflfgr) 6).

ln dieser Steuung ( ungswmke! ca. 60°) lam sich die Haube
iaderzeit auch wieder abzrehen.

Some eine Korrektur des Entlasiungsmomemes (Federkrafl. die die
Haube fiber der Konsole hélt) notwendig werden. nehmen Sie die
Abdeckhaube ab und nehmen dfia Einstetlung an beiden Entlastungs
schrauben ,R (Fig. 5) 1n gleicher Weise VOL E1ne Konektur urnjewekls
eine halbe Schraubenurndrehung dame 1n den meisten Fallen bereits
genugen.

Ansehlufl an das Wechselstromnetz

Dev Piafienspieler ist emsprechend der Spannungsangabe auf dem
Typenschfld sntweder aui sine Netzspannung von 220-240 V/50
Oder 60 Hz Oder 110-125 V/50 oder 60 Hz eingestellt.

Das Gerét kann auch an we Steckdose entspredwend ausgestaneter
Verstérker angaschlossen warden.

AnschluB an den Verstarker

Verbinden Sie das mit RCA-(Cinch~)Steckem ausgerfistete Tonab-
nehmerkabei mit dem Phone-Magnm-Emgang des Verstérkers
(schwarz bzw. rot = recmar Kanal, weiB = linker Kanal).

Die mit einem Kabelschuh ausgerUstele einzelne Leitung klemmen
Oder schrauben Sie unler die m ..GND bezeichnete Klemmeinn'ch-
tung auf der Verstérkenflckseite.

Falls Inr Verstérker nur DIN-Buchsen hat. benétigen Sie den Adapier
Banal An,-Nr. 262483. oer fiber den Fachhandel ge1iefen warden
