Dual CS 4551 Owners Manual
This is the 29 pages manual for Dual CS 4551 Owners Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Dual CS 4551 Owners Manual (Ocr-read)
Page 1

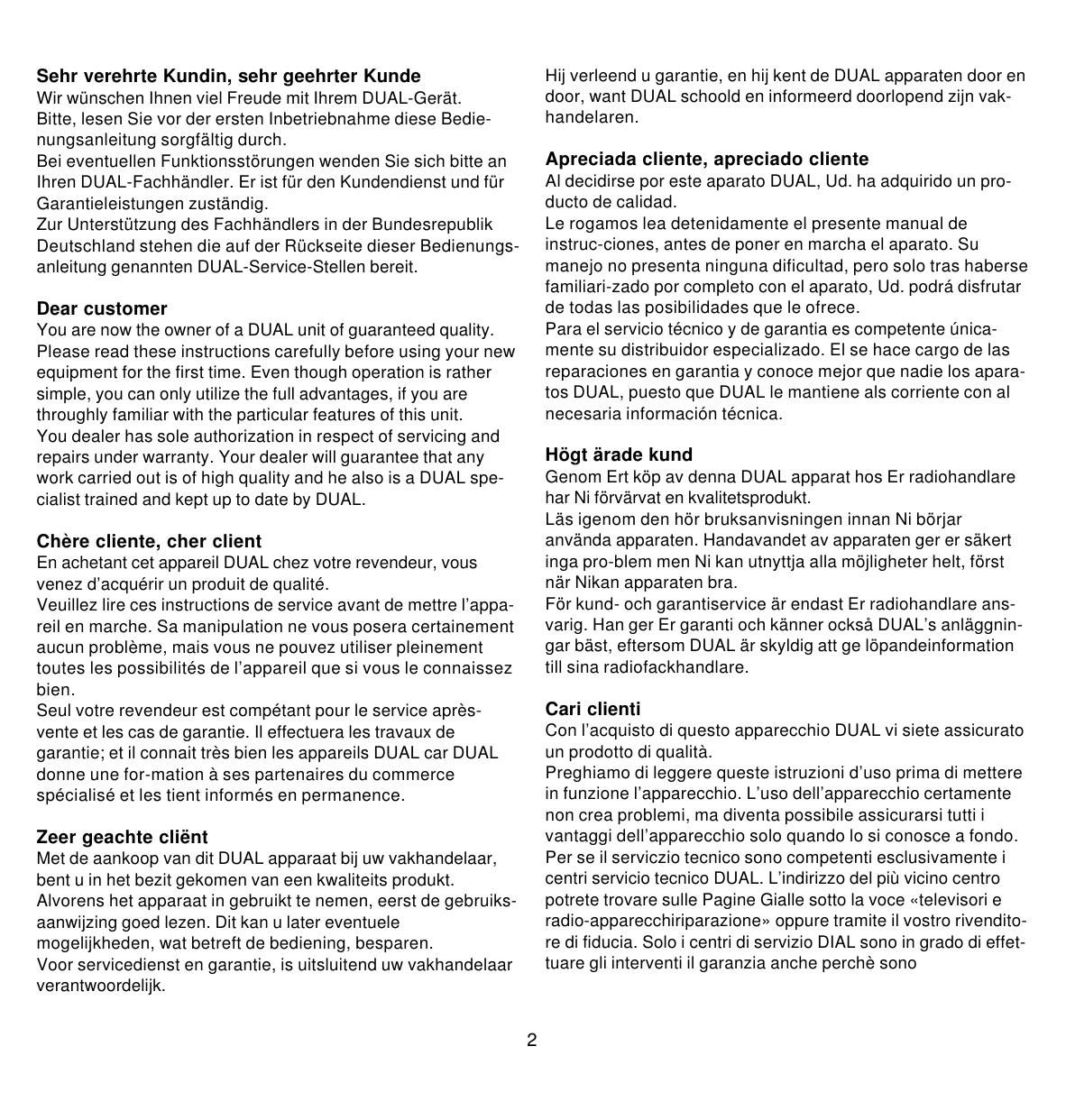

2 continuamen-te informati sulle innovazioni tecniche dei prodotti DUAL.
Page 2
5D E U T S C H1Abdeckhaube 2Scharnier 3Tonarm-Balancegewicht 4Tonarmauflagekraft-Einstellung 5Lifthebel 6Plattenteller-Drehzahleinstellung 7Tonarmstütze mit Tonarmverriegelung 8Schalter für Drehzahleinstellung 78 U/min 9Mutter für Tonkopfbefestigung 10Start-Stop-Taste 11Befestigungsschrauben für Tonabnehmer 12Abtastnadel 13Justierschraube für Tonarmaufsetzpunkt 14Antiskating-Einstellung 15Transportsicherung 16Tonabnehmerkabel 17Masseleitung (mit dem Masseanschluß an der Verstärker- rückseite verbinden) 18Anschlußbuchse für Netzgerät 12 V/DC VorbereitungEntnehmen Sie das Gerät und alle Zubehörteile der Verpak- kung. Bitte bewahren Sie alle Verpackungsteile für einen even- tuellen späteren Transport auf. Entfernen Sie durch seitlichen Druck die beiden Transportsiche-rungen 15 (Fig. 1). –Plattenteller aufsetzen und die in der Mitte des Plattentellers angebrachte Sicherung nach unten drücken, bis sie in die Rille der Plattentellerachse einrastet (Fig. 2). Plattenteller-belag auflegen. –Scharniere 2 in die dafür vorgesehenen Aussparungen ein-stecken (Fig. 3). –Schieben Sie die Abdeckhaube 1 parallel zu der Stellung der Scharniere 2 (Öffnungswinkel ca. 60°) satt in diese ein. In dieser Stellung läßt sich die Abdeckhaube jederzeit wieder abnehmen. Anschluß des NetzgerätesDas mitgelieferte Netzgerät wird an die Anschlußbuchse 18 angeschlossen. Primärseitig ist das Netzgerät entsprechend der Spannungsangabe auf dem Typenschild entweder in die Netz-steckdose mit 230 V/50 Hz oder 115 V/60 Hz einzustecken.
