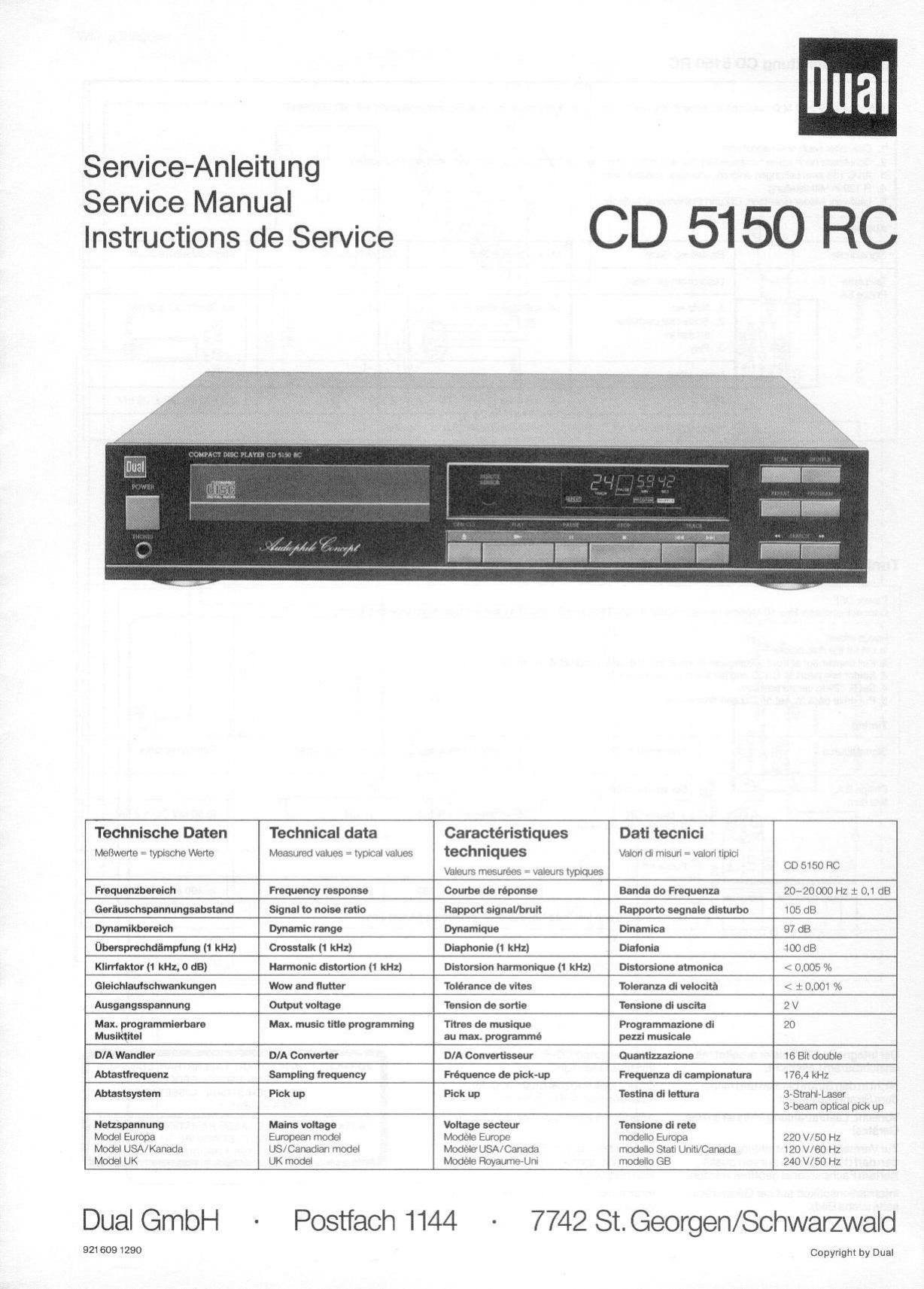

Dual CD 5150 RC Service Manual

Page 2

Abgleichanleitung CD 5150 RC

Netz aus
n Meilgerat Hi > 10 M Q zwnschen Schleiler R 108 (TP 2) mo R 109 (TP1) anschliefien und Gesamtmderstarid auI1 kQ einstellen

Focus offset:

1. Diskhelter nach oben abnehmeri.

2, Schublade nach vorne herausziehen (auf Anschlege oberi aul der Schublade achteh] urid Laulwerk hochstellen.
3. An C 1133 zwei Leitungeri anloten, und nach auBen Iiihren.

4, R 129 in Mittelstellung

5. Lautwerk Wieder emsetzen, CD und Piatterihalter aufiegeri.

Ahgleich

Signalduelle Einstellung Germ MeBgeretearischluB Aogleichposmon Abgleichbemerkungen

TestDlatte
Philips 5A

Laserstrom eirietelien

1. Netz eiri

2. Schachtendechatter
schllellen

3. Play

DC Vollmeler uber F1 101 aul 50 mV DC 1 2 mV

Focus olfset

R129 aul400mVD0120mV

Play DC Voltmeter fiber C 133

Kabel entiemen und mit Fehlerplette Phillips 5 A 'litel Nr. 9 und 17 prlrien.

Tuning Instructions for CD 5150 FIC

Power OFF
Connect ammeterRi>10 Mohms between slider R 108 (TP2) and R 109 (TP1) and set total resistance to 1 kohms.

Focus otiset:

1. Lift all the disc holder.

2. Pull drawer out at Iront (disengage stops at top 0! drawer) and set drive on end,
a, Solder two leads to C 133 and lay them to the outside.

4. Set R 129 to centre position.

5. Put drive back in: set on CD and disc holder.

Tuning
Signal source Equipment setting Connection oi measuring Item to be tuned Tuning remarks
instrument
Philips 5 A Set laser current
testdisc ' ' ** iii * ,
1 Mains ON DC voltmeter via R 101 TR 108 to 50 mV DC 1 2 mV
2. Close slot limit switch
3. Play
Focus oflset
Play DC voltmeter Via C133 I R 129 to 400 mV DC : 20 mV

Remove cable and test titles No 9 and 17 with Philips 5A test disc.

Der integiierte CD-Spialer arbeitet mlt
unsichtbarem Laserlicht.

Nicht in den Strahl blicken und rilcht
dern Strahl aussolzen!

Vorsicht, Laserstrahlung im Inneren des
Gerfiteel

Zur Vermeidung von Strahlungsschié-
den dart das Gehéuse nur von qualifi-
ziertem Fachpersonal geoftnet werden.

Inlonnationsetikett auf der Gerfiteriick-
seite Isiehe Bild).

The Integrated CD-Playorworks with
invisible laser-light.

Do not look Into this beam and don t
abandon yourself to radiation.
Attention. Laser~radiation also Inside or
the unit!

To avoid damages of radiation unit
should be opened only by qualified ser-
vice personnel.

Inlormation label on the rear 01 unit (see
picture).

VOHSICHTJ UNSICHTBARE LASEHSTFIAHLUNG THITT
AUS. WENN DECKEL GEOFFNET lSTi
NICHT DEM STRAP-IL AUSSETZENI
LASER KLASSE 1

CAUTION -- INVISIBLE LASER RADIATION WHEN
OPEN. AVOID EXPOSURE TO BEAM
CLASS I LASER PFDDUCT.
