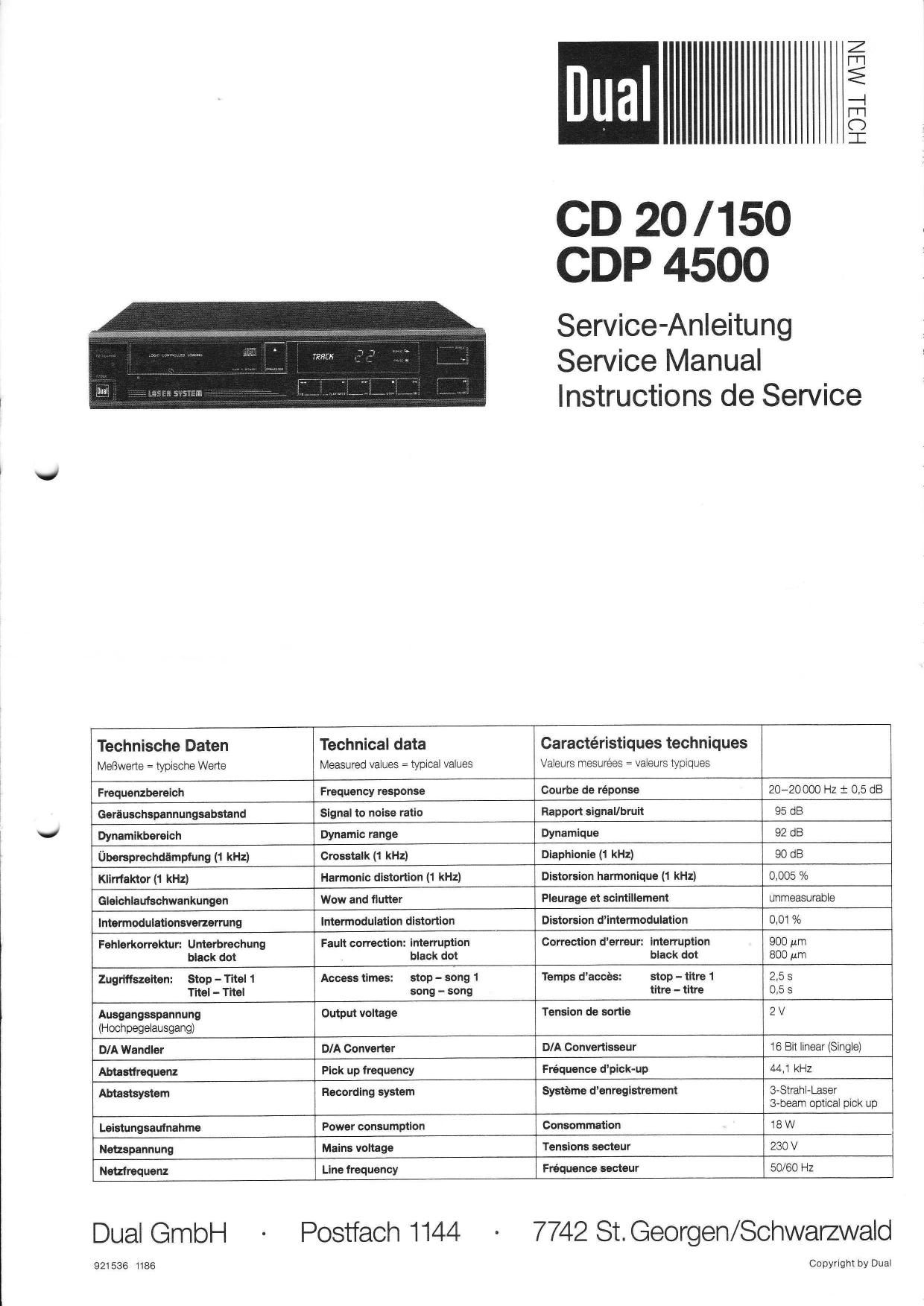

Page 1
Mllllllllllllllllllllllllllllll
HOEli NEIN
CD 20 / 150
GDP 4500
Service-Anleitung
Service Manual
Instructions de Service
Technische Daten
Meflwerte = typiscne Wene
Technical data
Measured values = tvplcal values
Caractéristiques techniques
Valeurs mesurees : valeurs typiques
Frequenzbereich Frequency response Courbe de reponse 20-20 000 Hz 1 05 dB
Gerfiuschspennungsabstand Signal to noise ratio Rapport signal/bruit 95 dB
Dynamlkberelch Dynamic range Dynamique 92 dB
Ubersorechdfimpfung (1 kHz) Crosstalk (1 kHz) Diaphionie (1 kHz) 90 dB
Klirrfaktor (1 kHz) Harmonic distortion (1 kHz) Distorsion harmonique (1 kHz) 0,005 %
Glelchlautschwankungen Wow and flutter Pleurage et scintillement unmeasurable
Intermodulationsverxsrrung lntermodulation distortion Distorsion dintennodulation 001 %
Fenlerkorrektur: Unterbrechung Fault correction: interruption Correction derreur: interruption 900 Mm
black dot black dot black dot 800 pm
Zugriftszetten: Stop - Titel 1 Access times: stop - song 1 Temps dacces: stop - titre 1 2.5 s
Titel - Titel song - song titre - titre 0,5 8
Ausgangsspannung Output voltage Tension de sortie 2 V
(Hocnpegelausgang)
D/A Wandlar D/A Converter D/A Convertisseur 16 Bit linear (Single)
Abtastfrequenz Pick up frequency Fréquenee dpick-up 441 KHZ
Abtastsystem Recording system Systéme d'enregistremenl 3-Strahl»l_aser
vaeam optical pick up
Leistungsaufnahme Power consumption Consummation 18 W
Neuspannung Mains vottage Tensions secteur 230 V
Netzlrequenz Line frequency Fréquence secteur 50/60 Hz
Dual GmbH
921 536 1186
Postfach 1144
7742 St. Georgen/Schwarzwald
Copyright by Dual
Page 10
Netz/Fllterpatte / Power/Hirer board / Platine de secteur/Fime
Servoplatte / Servo board / Platme de servo
10
