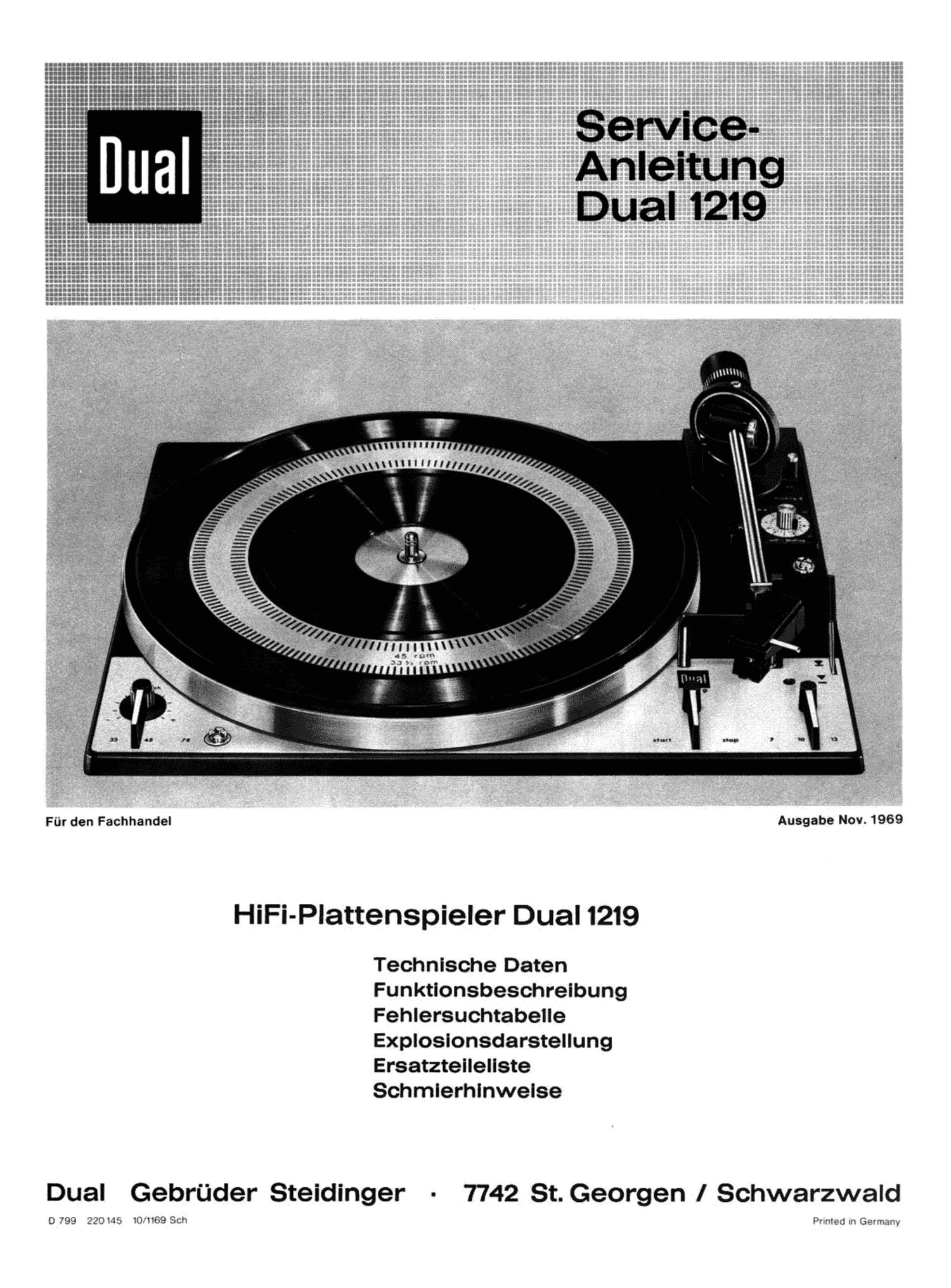

Dual 1219 Service Manual 2

Page 8

Fig. 11

Delekt

Umche

Delekt

Tonarm wird beim Wechselvorgang in seiner hori-
zontalen Bewegung behindert.

Ursache

Stellmutter am Heberbolzen is! dejuslien.

Bei hochgedrflcktem Haupthebel (207) Stellhiilse so
einslellen. daB bei enlriegeltem und fiber der Stfltze
stehendem Tonarm ein Spiel von 0.1-0.2 mm zwi-
schen Pimpel und Aullageflfiehe des Tonarmes vor-
handen ist. (Am Tonabnehmerkopf gemessen ca.
0.5 mm.)

Beselllgung

Nadel gleitet aus der Splelrille

Vertikale Tonarmbewegung beim
Aulsetzvorgang ist gehemmt

a) Tonarm ist nicht balanciert

b) Tonarmauflagekrafl zu gering

c) Antiskatingeinstellung falsch

d) Abtastspitze der Nadel abge-
schliffen oder abgespliltert

e) zu hohe Lagerrelbung im
Tonarmlager

f) Slahlkugel (159) {fir Abstell-
schiene fehlt

9) Segment (181) reibt lm Fah-

rungsstfick (219)

a) Lagerreibung zu groB

b) Heberbolzen (187) klemmtim
Fahrungsrohr der Liftplaite

f -

a) Siehe Bedienungsanleitung

b) Aullagekraft auf den vom Systemhersteller ange-
gebenen Wert einslellen.

c) Siehe Bedienungsanleitung

d) Abtastnadel erneuern

e) Tonarmlager kontrollieren. Belde Lager erfordem
kleines. gerade noch spfirbares Spiel. Die Ein-
slellung des Vertikallagers ist nur an der linken
Lagerschraube (Gewindestift 57) vorzunehmen.
die des Horizontallagers am Gewindestift (52).
Das Horizontal-Tonarmlager ist richtig eingestellt.
wenn bei Antiskating "0.5 (Tonarm vorher exakt
ausbalancieren) der Tonarm ohne Hemmung von
innen nach auBen gleitet.

f) Stahlkugel (159) ersetzen

g) Fiihrungsslflck (219) juslieren. Einstellung ist rich-
tig. wenn sich der Tonarm bei beiden Einstel-
lungen des Mode-Selectors ungehindert in der
Horizontallage bewegt.

a) Reibung durch Einstellung der Lagerschraube

(Gewindestilt 57) beseitigen und Balance kon-
trollieren.

b) Heberbolzen herausnehmen. Liftrohr und Heber-
bolzen reinigen und mit ..Wacker-Silicon6l AK
300000 liillen.

Page 20

Pos Nr

Ar! ~Nv

Bezeuchnung

AnzahI

Precs pro

0'0 Gerat Stuck 0M
164 219096 Lagerbrficko RM. 1 5,70
165 216758 Abwurfwippe kpl. . 1 _._60
166 210362 Sechskantmutter BM 3 5 -.02
167 210586 Scheibe 3.2/7/0.5 St . 3 .._01
168 216 787 Schenkelfedet 1 .. _07
169 217 813 Achse . . 1 _,05
170 210145 Idealscheibe 23 14 -.01
171 216756 Wechselbolzen kpl. 1 _,38
172 213 920 Druckfeder 1 _ 02
173 213 921 Buchse . 1 _ .10
174 210145 IdeaIscheibe 23 14 -,01
175 210147 Idealscheibe 4 3 ..,01
176 216778 RilIenachse . . 1 .20
177 216788 Umschalthebel kpl.. 1 -30
179 210147 Idealscheibe 4 3 -.01
180 211 614 thése . . 1 _,02
181 218240 Segment kpl. 1 4.50
162 210144 Idealscheibe 1 .9 . . 1 -.01
183 219862 LIftplatte kpl. m. Heberbolzen 1 2.20
184 210475 ZyIInderschraube AM 3 x 5. 6 -.02
185 216853 Druckfeder . . 1 __03
186 219822 Schelbe 2..1/3 8/0.4 St 2 -92
187 216849 Heberbolzen kpl. 1 -40
188 216 796 Zugfeder . . . 2 -.06
189 210145 Idealscheibe 2.3 14 -.01
190 201 187 GIeItscheibe 1 -03
191 200 554 Kugellager 1 1.68
192 216761 Lagerpfeiler . . . 1 -.25
193 210609 Schere 3.2/10/1 St 1 -.01
194 219077 Ausgleicharm kpl. 1 -33
195 219073 Achse . . 1 _,06
196 218151 SperrschIene kpl. 1 1,10
197 218 150 Ansatzmutter . 1 .. .10
198 209358 Kugel 4 mm a . . 3 -05
199 210586 Scheibe 3.2/7/0.5 St 3 -.01
200 216857 Lagerbock f. Haupthebel 1 -.60
201 216 858 BIattIeder . . . 1 .. .24
202 219 074 Ansatzschraube 1 -40
203 216864 Achse . . 1 __07
204 216793 Stanwinkel ka. . . . 1 -.65
205 210469 ZyIInderschraube AM 3 x 3 4 -32
206 216 796 Zugfeder . . . . 2 - .06
207 218241 Haupthebel kpl. . 1 130
208 216773 Einschalthebel kpl. . 1 -23
209 216777 Zugfeder . . 1 -05
210 218583 Zylinderschraube AM 3 x 4 Mt Rlngschnelde 2 -.05
211 216 844 Steuerpimpel . . . . . . . 2 -.06
212 218 318 Stellhulse . . 1 .. .06
213 211718 Kugel 3 mm (2) . 2 -,02
214 216 845 Gummiring . . 1 - .07
215 201 183 Zugfeder f. Antiskating 1 -.09
216 201 184 Elnstellscheibe 1 -.05
217 216 844 Steuerpimpel . . 2 -.03
218 210366 Sechskantmutter M 4. 8 -.01
219 218 485 Fuhrungsstuck . . 1 _ .15
220 210283 LInseanedwsd'Iraube B 2.9 x 6.5 1 -.02
221 219079 Schutzschlld kpl. . . 1 -.70
222 210469 Zylinderschraube AM 3 x 3 4 --.02
223 210145 Idealscheibe 2.3 . . . 14 _.01
224 216867 SIcherungsschelbe gew. 1 ..,02
225 216 868 Kurvenschelbe . . . 1 _ .65
226 210361 Sechskantmutter M 3 2 -.01
227 216869 Skatinghebel kpl. . 1 -.32
228 210362 Sochskantmutter BM 3 . . 5 _,02
229 210511 Zylinderschraube AM 4 x 4 1 -92
230 210142 Idealschelbe 1,2 . 1 -.01
231 218767 Abstellhebel . 1 _,07
232 216765 Relbplatte kpl. . 1 -23
233 216777 ZugIeder 101' Ausglelcharm 1 .,08
