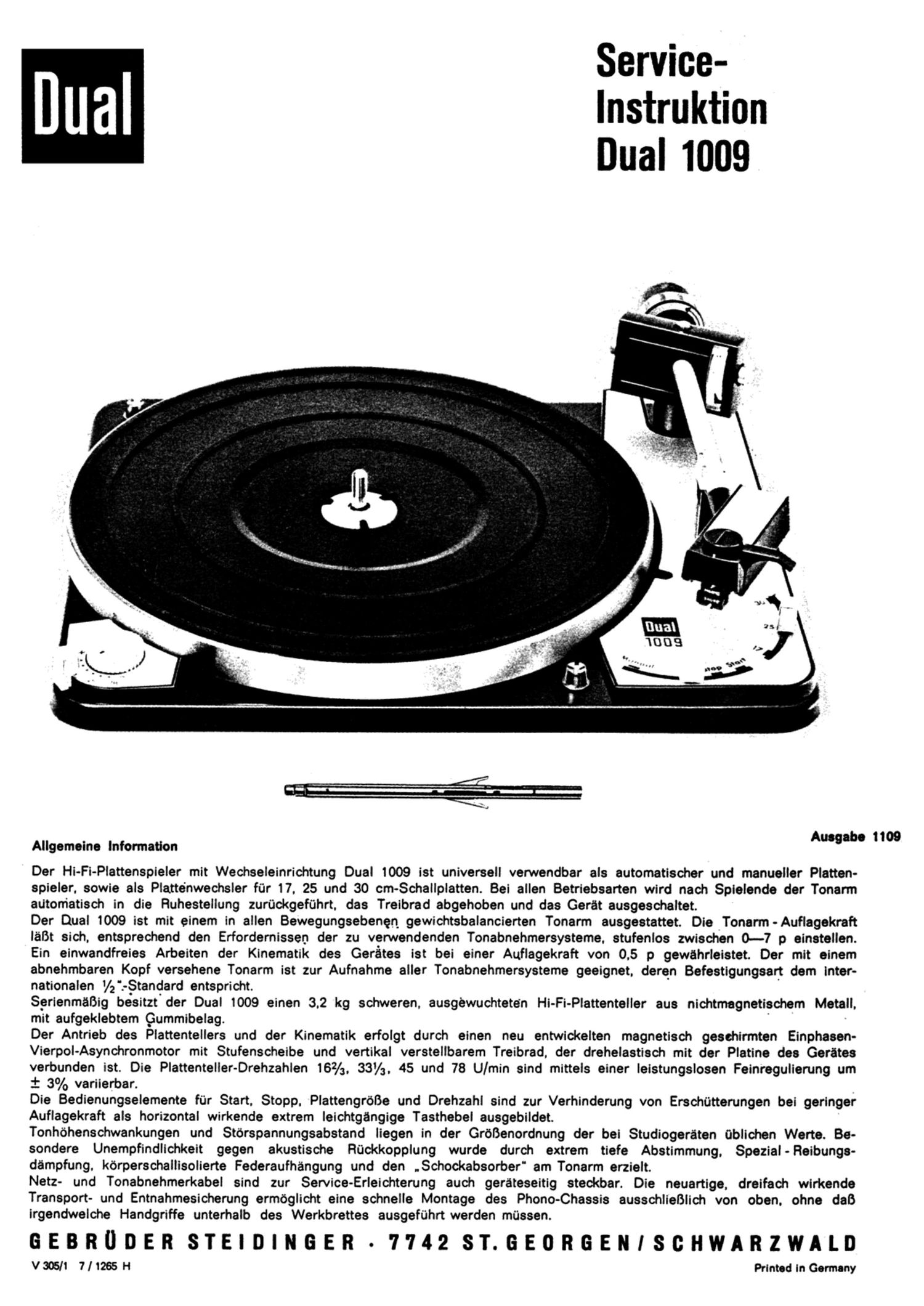

Service-
Instruktiun
Dual 1009

Auegabe 1109
Allgemeine Information

Der Hi-Fi-Plattenspieler mit Wechseleinrichtung Dual 1009 ist universell verwendbar als automatischer und manualler Flatten-
spieler. sowie als Platte'nwechsler far 17, 25 und 30 cm-Schallplatten. Bei allen Betriebsarten wird nach Splelende der Tonarm
aUtoniatisch in die Ruhestellung zuriJokgefohrt, das Treibrad ebgehoben und das Gerat ausgeschaltet.

Der Dual 1009 ist mit einem in allen Bewegungsebenen gewichtsbalancierten Tonarm ausgestattet. Die Tonerm-Auflegekraft
léBt sioh. entsprechend den Erfordernissen der zu verwendenden Tonabnehmersysteme, stufenlos zwisehen 0-7 p einetellen.
Ein einwandfreies Arbeiten der Kinematik des Gerétes ist bei einer Auflagekraft von 0.5 p gewahrleistet. Der mit einem
abnehmbaren Kopf versehene Tonarm ist zur Aufnahme aller Tonabnehmersysteme geeignet. deren Befestlgungsart dem Inter-
nationalen 1/2 ".-§tandard entspricht.

Serlenmaflig besitzt'der Dual 1009 einen 3.2 kg schweren, ausgewuchtete'n Hi-Fi-Plattenteller aus nichtmegnetiechem Metall.
mit aufgeklebtem Qummibelag. '

Der Antrieb des Plattentellers und der Kinematik erfolgt durch einen neu entwlckelten magnetisch gesehirmten Einphaeen-
Vierpol-Asynchronmotor mit Stufenscheibe und vertikal verstellbarem Treibrad, der drehelastisch mit der Platine dee Gerates
verbunden ist. Die Planenteller-Drehzahlen 16173, 33l/3. 45 und 78 U/min sind mittels einer Ielstungslosen Feinregullerung um
i 3% variierbar.

Die Bedienungselemente for Start, Stopp. Plattengrblie und Drehzahl sind zur Verhinderung von Erschfitterungen bei geringer
Auflagekraft als horizontal wirkende extrem leichtgangige Tasthebel ausgebildet.

Tonhbhenschwankungen und Stérspannungsabstand liegen in der Grbfienordnung der bei Studiogeraten Oblichen Werte. Be-
sondere Unempfindllchkeit gegen ekustische Rackkopplung wurde durch extrem tiefe Abstimmung. Spezial-Reibungs-
dampfung, kérperschallisolierte Federaufhangung und den ,Schockabsorber" am Tonarm erzielt.

Netz- und Tonabnehmerkabel sind zur Service-Erleichterung auch geréteseitig steekbar. Die neuartige, drelfeeh wlrkende
Transport- und Entnahmesicherung erméglicht eine schnelle Montage des Phono-Chassis ausschllefilich von oben. ohne daB
irgendwelche Handgriffe unterhalb des Werkbrettes ausgefuhrt werden mussen.

GEBRUDER STEIDINGER . 7742 ST.GEORGENISCHWARZWALD

V 315/1 7/ 1265 H Printed In Germany
