Page 1

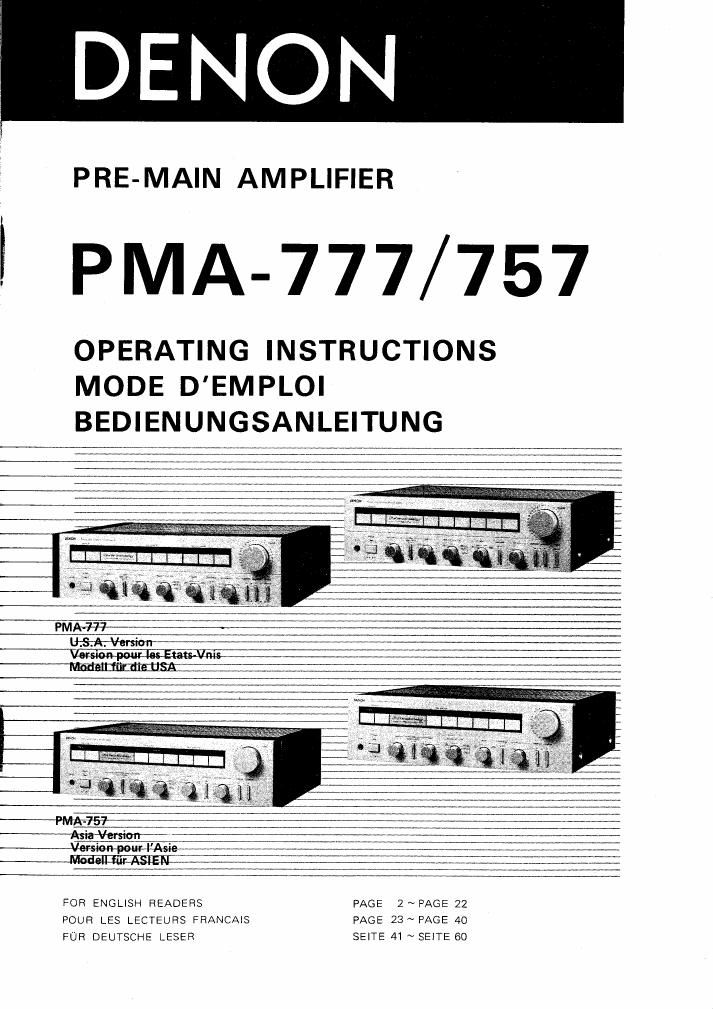

PRE-MAIN AM PLIFIER

f PMA-777/757

OPERATING INSTRUCTIONS
MODE DEMPLOI
BEDIENUNGSANLEITUNG

FOR ENGLISH READERS PAGE 2~ PAGE 22
POUR LES LECTEURS FRANCAIS PAGE 23~PAGE 4O
FUR DEUTSCHE LESER SEITE 41 ~ SEITE 6O

Page 2

In order to obtain optimum performance from this amplifier, please read this instruction manual thorough-
ly before use. Please keep this instruction manual for reference in case you have further questions or
problems

CAUTION
RISK OF ELECTRIC'SHOCK
DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF ELECTRIC
SHOCK, DO NOT REMOVE COVER (OR BACK). NO
USER SERVICEABLE PARTS INSIDE. REFER SERVIC-
ING TO QUALIFIED SERVICE PERSONNEL.

tude to constitute a risk of electric shock to persons.

The exclamation point within an equilateral triangle is intended to alert
the user of the presence of important operating and maintenance (servic-

The lightning flash with arrowhead symbol within an equilateral'triangle
is intended to alert the user of the presence of uninsuiated "dangerous
voltage" within the product's enclosure that may be of sufficient magni-
A ing) instructions in the literature accompanying the appliance.

WARNING: TO PREVENT FIRE DR SHOCK HAZARD, DO NOT EXPDSE THIS
APPLIANCE TO RAIN OR MOISTURE.

"SERIAL NO.
PLEASE RECORD UNIT SERIAL NUMBER ATTACHED TO THE REAR OF THE
CABINET FOR FUTURE REFERENCE"

_2_

Page 23

CORRECTION LIST
LISTE DE CORRECTION
KORREKTURLISTE

0 We have changed the operating instructions for REC OUT SELECTOR as shown below.

0 Nous avons modifié les instructions opératoires pour SE LECTEUR REC OUT comme ci-dessous.

O Wir haben die Betriebsanweisungen fiir REC OUT SELECTOR (REC OUT Wahlschalter) wie unten
gezeigt geandert.

Operating instructions (10 pages)

0 RECOUT SELECTOR
When recording with a tape deck, set to the "source position. The program source selected by the
INPUT SELECTOR switch is produced at the REC terminals of TAPE-I , 2.
For recording tape~to-tape using two decks, set to the COPY position of tape 1 > 2 or tape
2 > 1".
When recording or copying is not being done, be sure to set in the off" position. At the off
position, the TAPE-1, 2 REC terminals are separated from the signal route inside the set so that no
signal is produced.

Instructions opératoires (pages 30)

6 SELECTEUR REC DUT

Lors de l'enregistrement a laide d'un magnétophone, régler sur la position Source". La source de
programme choisie par Ie commutateur INPUT SELECTOR est produite au niveau des bornes REC
des TAPE-1, 2. -

Pour un enregistrement de magnétophone a magnétophone a Iaide de deux magnétophone, régler sur
la position COPY de tape 1 V 2" cu tape 2 > 1".

S'assurer de bien placer le bouton sur la position off lorsque aucun enregistrement ou copie nest
effectué. Sur la position off", les bornes REC de TAPE-1, 2 sont séparées du signal a I'intérieur de
l'unité de maniere a ce quaucun signal ne soit produit.

Betriebsanweisungen (48 Seiten)

G RECOUT-Wahlschalter (Aufnalimeausgang)

Bei Aufnahmen mit einem Cassettendeck stellt man diesen Schalter auf source. Damit liegt die mit
dem Eingangswahlschalter (INPUT SELECTOR) gew'ahlte Programmquelle an den Aufnahmebuchsen
(REC) van TAPE-1, 2 an.

Fiir das Kopieren von Bandern unter Verwendung von zwei Decks stellt man den Schalter auf COPY,
Tape 1 V 2" bzw. "Tape 2 V 1" riochtig eingestellt werden muiS. Wenn keine Aufnahme oder
Banderkopieren durchgefuhrt wird, stellt man den Schalter auf jeden Fall auf off". In der off»
Stellung werden die TAPE-1, 2 REC-Buchsen vom Signalweg innerhalb des Gerates abgetrennt, so
dal'S kein Signal an den Buchsen anliegt.

Printed in Japan
