Denon PMA 280 Service Manual

Page 1

DEMO-00067

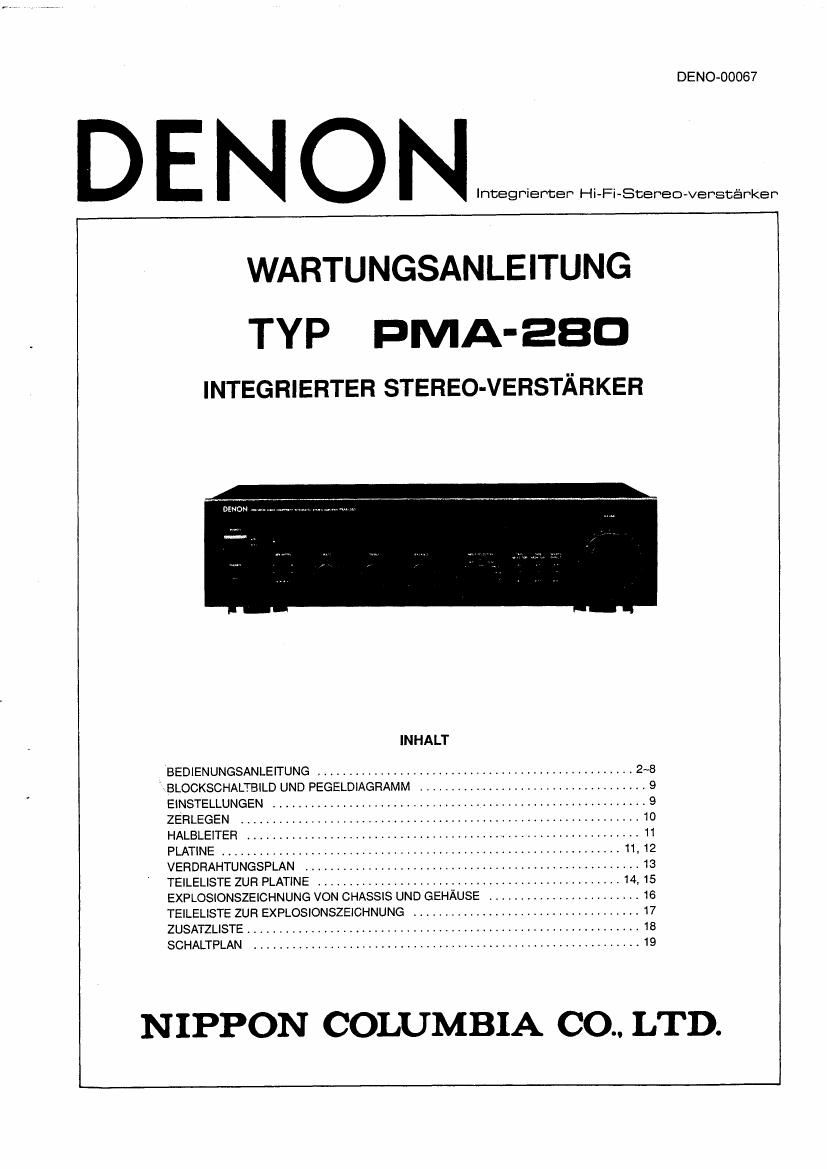

D E N O N Integrier'ter Hi-Fi-Scereo-verstéhkeh

WARTUNGSANLEITUNG
TYP PMA'EBD

INTEGRIERTER STEREO-VERSTARKER

INHALT
BEDIENUNGSANLEITUNG ................................................. 2~8
V ABLOCKSCHALTBILD UND PEGELDIAGRAMM .................................... 9
EINSTELLUNGEN .......................................................... 9
ZERLEGEN ....................................... 10
HALBLEITER ............................................................ 11
PLATINE ............................................................. 11, 12
VERDRAHTUNGSPLAN ..................................................... 13
TEILELISTE ZUR PLATINE ................................................ 14, 15
EXPLOSIONSZEICHNUNG VON CHASSlS UND GEHAUSE ....................... 16
TEiLELISTE ZUR EXPLOSIONSZEICHNUNG .................................. 17
ZUSATZLISTE .............................................................. 18
SCHALTPLAN ............................................................ 19

NIPPON COLUMBIA 00.. LTD.
