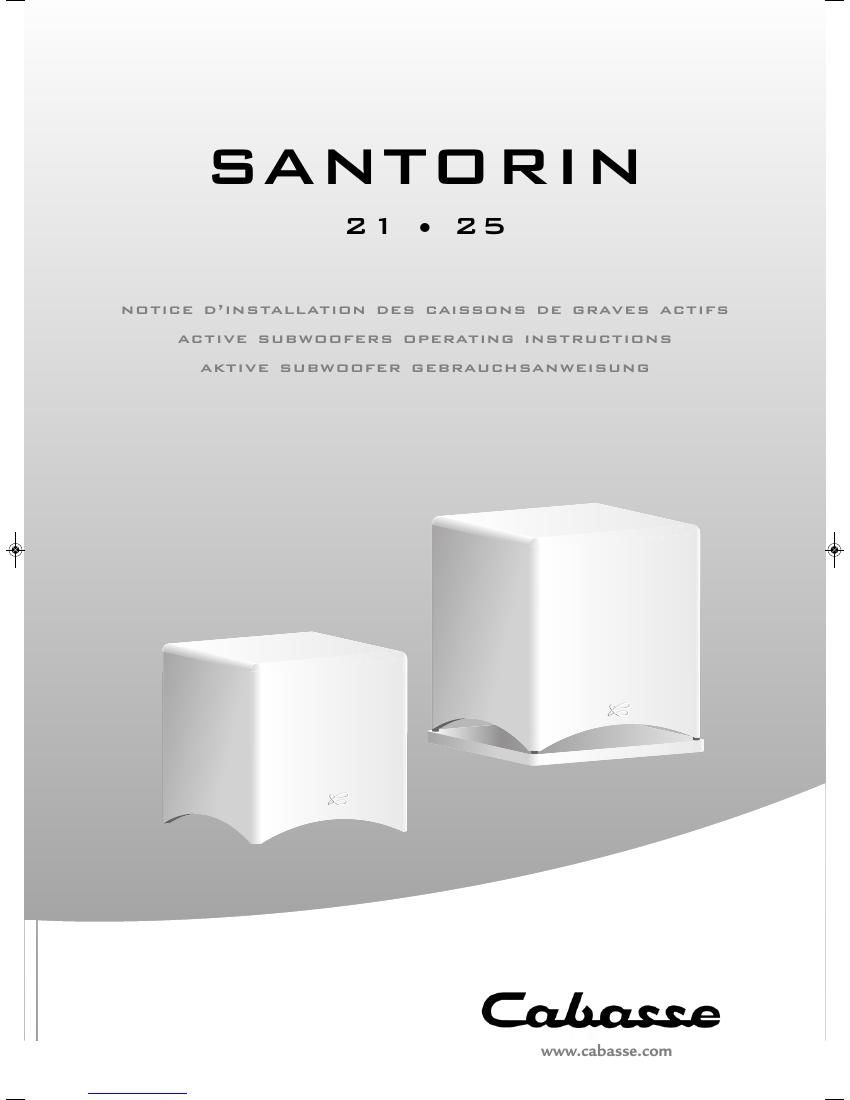

Cabasse SANTORIN 21 25 Owners Manual
This is the 14 pages manual for Cabasse SANTORIN 21 25 Owners Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Cabasse SANTORIN 21 25 Owners Manual (Ocr-read)
Page 1
f r \f n ç \f i s INSTRUCTIONS DE SECURITE\L Explication des symboles Léclair dans un triangle équilatéral avertit de lexistence de tension élevée danùÜ gereuse non isolée à lintérieur du coffret du produit, dune valeur suffisante pour présenter un risque délectrocution. Le point dexclamation dans un triangle équilatéral avertit de lexistence dinstructions importantes quant à lutilisaùÜ tion et la maintenance dans la documentation jointe à ce produit. Instructions Toutes les instructions de sécurité et dutiliùÜ sation doivent avoir été lues avant dallumer tout appareil pour la première fois. Retenez les instructions Elles doivent servir de référenùÜ ce permanente pour tout ce qui suit. Tenez compte des avertissements Les avertissements présents sur le produit ou dans les notices dutilisation doivent être pris en compte. Suivez les instructions Toutes les instructions dutilisation et de mise en œuvre doivent être scrupuleusement suivies. Nettoyage Débranchez lappareil avant tout nettoyage. Nutilisez pas de solutions nettoyantes sous forme liquide ou en aérosols. Employez de préférence un chiffon humide. \fccessoires Nutilisez pas daccessoires qui ne soient pas explicitement recommandés par le constructeur, sous peine de risquer divers accidents. Eau et humidité Lappareil ne doit pas être utilisé près de leau, par exemple à proximité dune baignoire, dun évier, dans un sousùÜsol humide, près dune piscine, ou de tout ce qui y ressemble de près ou de loin. Chariots et supports La manutention doit être effectuée seulement avec des chariots et supùÜ ports agréés par le fabricant. \f Attention aux chariots de manutention Installation sur mobiliers et supports Ne placez pas cet appareil sur un support instable, quil sagisse de pieds, trépieds, tables, étagères, etc. Il pourrait tomber et causer des blessures sérieuses à un enfant ou un adulte qui se trouverait à proximité. Ventilations Lappareil doit être positionné de telle sorte quil ne gêne pas sa propre ventilation. Par exemple, il ne doit pas être installé sur un lit, un canapé, une couverture ou des surfaces similaires qui pourraient bloquer ses orifices daéraùÜ tion. Il ne doit pas non plus être encastré dans des enceintes conf inées comme des étagères étroites ou des meubles qui pourraient limiter la quantité dair disponible aux entrées dair. \flimentation Lappareil ne doit être relié quà une source électrique du type écrit dans le mode demploi ou conforme à la sérigraphie sur le produit. Si vous nêtes pas sûr du type de courant fourni à lendroit où vous vous trouvez, adressezùÜvous à votre revendeur ou à la compagnie électrique locale. Protection des câbles dalimentation Le cheminement des câbles dalimentation doit être prévu de telle sorte quils ne puisùÜ sent pas être piétinés, pincés, coincés par dautres appareils posés dessus, et une attention toute particulière doit être accordée à ladéquation des prises et à la liaison du coù2rdon avec lappareil. Foudre Pour une meilleure protection de lappareil penùÜ dant les orages ou sil doit rester inutilisé pendant une longue période, débranchez le cordon dalimentation et débranchez la prise dantenne, vous éviterez ainsi les risques de détérioraùÜ tion dus à la foudre ou aux surtensions. Surcharges électriques Ne surchargez pas les prises daliùÜ mentation, les prolongateurs ou les rappels dalimentation. Il pourrait en résulter incendies ou électrocutions. Corps et liquides étrangers On doit être attentif à ne jamais laisser entrer déléments ou de liquides étrangers dans lappareil. Ils pourraient occasionner incendies ou électrocuùÜ tions. Ne versez jamais aucun liquide daucune sorte sur lapùÜ pareil. Entretien Lutilisateur ne doit pas tenter de soccuper des opérations de maintenance auùÜdelà de celles décrites dans le mode demploi. Tout ce qui dépasse le simple niveau de lenùÜ tretien doit être effectué par un personnel qualifié. Maintenance Dans les cas suivants, vous devez impératiùÜ vement débrancher votre appareil et le faire vérif ier par un technicien qualifié : lalimentation ou la prise a été endommagée. des corps étrangers ou du liquide se sont introduits dans lappareil. lappareil a été exposé à la pluie ou a été aspergé deau. lappareil ne semble pas marcher correctement alors que vous lutilisez dans le cadre de ses instructions de fonctionneùÜ ment normal. Ne manipulez que les contrôles couverts par le mode demploi. Toute autre procédure pourrait le détériorer et nécessiter lintervention dun technicien qualifié. lappareil est tombé ou bien sa carrosserie est endommagée. lappareil affiche des performances nettement modifiées. Pièces détachées Si la réparation a nécessité lutilisation de pièces détachées, assurezùÜvous que le technicien a bien utiùÜ lisé les références préconisées par le fabricant ou présentant les mêmes caractéristiques que les pièces originales. Des pièces non conformes peuvent provoquer incendies, électrocutions ou autres. Vérifications Après toute intervention sur lappareil, demanùÜ dez au technicien deffectuer des tests af in de garantir que lappareil fonctionne en toute sécurité. Exposition aux fortes températures Lappareil doit être tenu éloigné de sources de chaleur comme radiateurs, chauffage divers, amplificateurs, ou tous autres éléments susùÜ ceptibles de le placer dans des conditions de températures anormalement élevées. Sacs plastiques Ne pas laisser les sacs plastiques de lemùÜ ballage à portée des enfants afin déviter tout risque détoufùÜ fement. Vous venez dacheter des enceintes Cabasse et nous vous remercions de votre conf iance. Dans le but doptimiser au maximum votre installation, nous vous recommandons de lire attentivement cette notice. A tte n tio n ! pour éviter les chocs électriques, introduire la lame la plus large de la fiche dans la borne correspondante et \Apousser jusquau fond Valable aux US\f, au Canada et autres pays concernés Santorin21 2\b:Santorin21 2\b 02/12/0\f 16:33 \: Page2
Page 2
f r \f n ç \f i s D E BA L L A\b E D E S E N C E I N T E S Ouvrir le côté mentionné sur le carton, replier sur les cotés les rabats supérieurs du carton et retirer le cache de lenceinte. Puis retourner lemballage avec son contenu, vider le carton de son contenu et sortir lenceinte de son emballage. Nous vous conseillons de conserver lemballage de votre enceinte à plat pour une utilisation ultérieure éventuelle. P O S I T I O N N E M E N T E T P L AC E M E N T D E S E N C E I N T E S AC O U S T I Q U E S Positionnement des enceintes Nos caissons de graves sont prévus pour fonctionner en position ver ticale. La plupart de nos modèles sont livrés avec un jeu de pointes ou cônes de découplage . Ces accessoires sont à visser dans lempla ùÜ cement prévu sous vos enceintes. Ces pointes ou cônes de découplage permettent dassurer une meilleure stabilité de lenceinte tout en limitant les résonances pouvant être générées par certains types de sols comme les planchers par exemple. Le champ magnétique des moteurs des hautùÜparleurs va rayonùÜ ner au delà de lenveloppe de lenceinte acoustique. Il faut donc éloigner denviron 50 cm les appareils et objets sensibles à ce type de rayonnement (téléviseurs, écrans dordinateur, disquettes informatiques, bandes magnétiques audio ou vidéo, cartes à puces...). Les enceintes centrales ne sont pas concernées par ce type de problème car elles sont blindées magnétiquement. Le placement optimal pour une écoute stéréo en 2.\b Dans le cadre dune écoute stéréo avec 2 enceintes ou 2 satelùÜ lites et ùf caisson de graves, nous vous conseillons de placer le caisson de graves dans la zone écoute avant. Le placement du caisson contre un mur renforce lextrême grave et limite les réflexions de 80 à 200 Hz. Cependant, pour obtenir le meilleur résultat, il est toujours nécessaire de faire des essais demùÜ placement en fonction de lacoustique de la pièce. Le placement optimal pour une écoute Home Cinéma ou 5.\b Pour la disposition dun ensemble home cinéma, il est important dappor ter la plus grande attention à la disposition des enceintes supplémentaires spécifiques. Lenceinte centrale doit être placée le plus près possible de lécran en recherchant la position dans le lieu découte qui apporùÜ te la plus grande cohésion sur les dialogues entre le son et IimaùÜ ge. En pratique, cela revient à placer lenceinte centrale auùÜdesùÜ sus de lécran si les enceintes principales sont plus basses que celuiùÜci, et en dessous si les enceintes principales sont plus hautes. Les enceintes arrière, voies deffet ou surround doivent être disposées contre les murs latéraux, légèrement en hauteur. Elles doivent être situées légèrement en arrière de la zone découte. Le caisson de graves doit être placé dans la zone découte avant. Son placement contre un mur renforce lextrême grave et limite les réflexions de 80 à 200 Hz. Cependant, pour obtenir le meilleur résultat, il est toujours nécessaire de faire des essais demplaceùÜ ment en fonction de lacoustique de la pièce. Votre amplificateur audioùÜvidéo permet le réglage des niveaux et des distances de chaque enceinte. Ce réglage doit être ajusté avec soin de manière à obtenir une parfaite cohésion entre les sources sonores. Il est nécessaire déteindre tous les appareils avant la connexion des enceintes. Pour le branchement de vos enceintes acoustiques, il faut tenir compte de la section des câbles et du respect des phases. B R A N C H E M E N T Section des câbles Pour conser ver toutes les qualités des enceintes acoustiques et éviter les pertes de puissance, il faut que la résistance électrique des câbles de branchement entre Ienceinte et Iamplificateur soit la plus faible possible. Pour vous aider à choisir la meilleure section d e c â b l e p o u r v o t r e i n s t a l l a t i o n , v e u i l l e z s u i v r e l e t a b l e a u récapituùÜ latif . Phase Les enceintes et les amplificateurs ont leurs bornes de branchement repérées. Il y a deux façons couùÜ rantes deffectuer ce repère : soit une borne rouge ou repère +, soit une borne noire ou repère . Le branchement de la modulation peut seffectuer de 2 façons : soit avec les entrées et sorties CINCH RCA LINE IN 7 et LINE OUT \b en utilisant des corùÜ dons coaxiaux blindés, soit en utilisant les bornes hautùÜparleurs HIGH LEVEL INPUT 5 et HIGH LEVEL OUTPUT 4 et du câble hautùÜparleur clasùÜ sique. Les entrées sont stéréophoniques, le mélange des graves gauche L (left) et droite R (right) se fait dans lamplificateur. Si le signal provenant de la source est mono, une seule entrée gauche L (left) ou droite R (right) devra être utilisée. Interconnexions avec les prises CINCH RC\f Connexion par les prises LINE IN 7 Si votre préamplificateur ou amplificateur audio vidéo possède une sortie stéréophonique à bas niveau, relier les sorties gauche L (left) et droite R (right) du préamplificateur aux entrées LINE IN 7 gauche L (left) et droite R (right) du caisson de graves. Si votre appareil ne possède quune seule sortie monophonique (subwoofer/LFE), relier celleùÜci à lentrée LINE IN 7 gauche L (left) ou droite R (right) indifféremment. Connexion par les prises LINE OUT \b Les prises LINE OUT \b gauche L (left) et droite R (right) déliùÜ vrent la modulation mise à lentrée LINE IN (7). Ces sorties LINE OUT \b peuvent vous servir à brancher lamplificateur de puisùÜ sance destiné aux enceintes principales. Interconnexions avec les bornes haut parleurs Connexion avec les prises HI LEVEL INPUT 5 Si votre amplificateur intégré Hi Fi ne possède pas de sortie à bas niveau, brancher les sorties de lamplificateur aux extrémités HI LEVEL INPUT 5 gauche L (left) et HIGH LEVEL INPUT 5 droite R (right) du caisson de graves. Vous pouvez brancher le caisson de graves sur les bornes de votre amplificateur qui servent à brancher les hautùÜparleurs. En branùÜ chant les sorties gauche et droite de votre amplificateur aux entrées gauche et droite du caisson de graves, faire bien attention Distance Section ampli enceinte \b,5 m 1,5 mm 2 6 m 2 mm 2 7,5 m 2,5 mm 2 \f m3 mm 2 12 m \b mm 2 Attenti\bn Avant tout branchement, sassurer que votre tension secteur correspond bien à la tension secteur sélectionnée sur le commutateur \b\b5 V 230 V 2. Santorin21 2\b:Santorin21 2\b 02/12/0\f 16:33 \: Page3
