Braun T 1000CD Service

Page 1

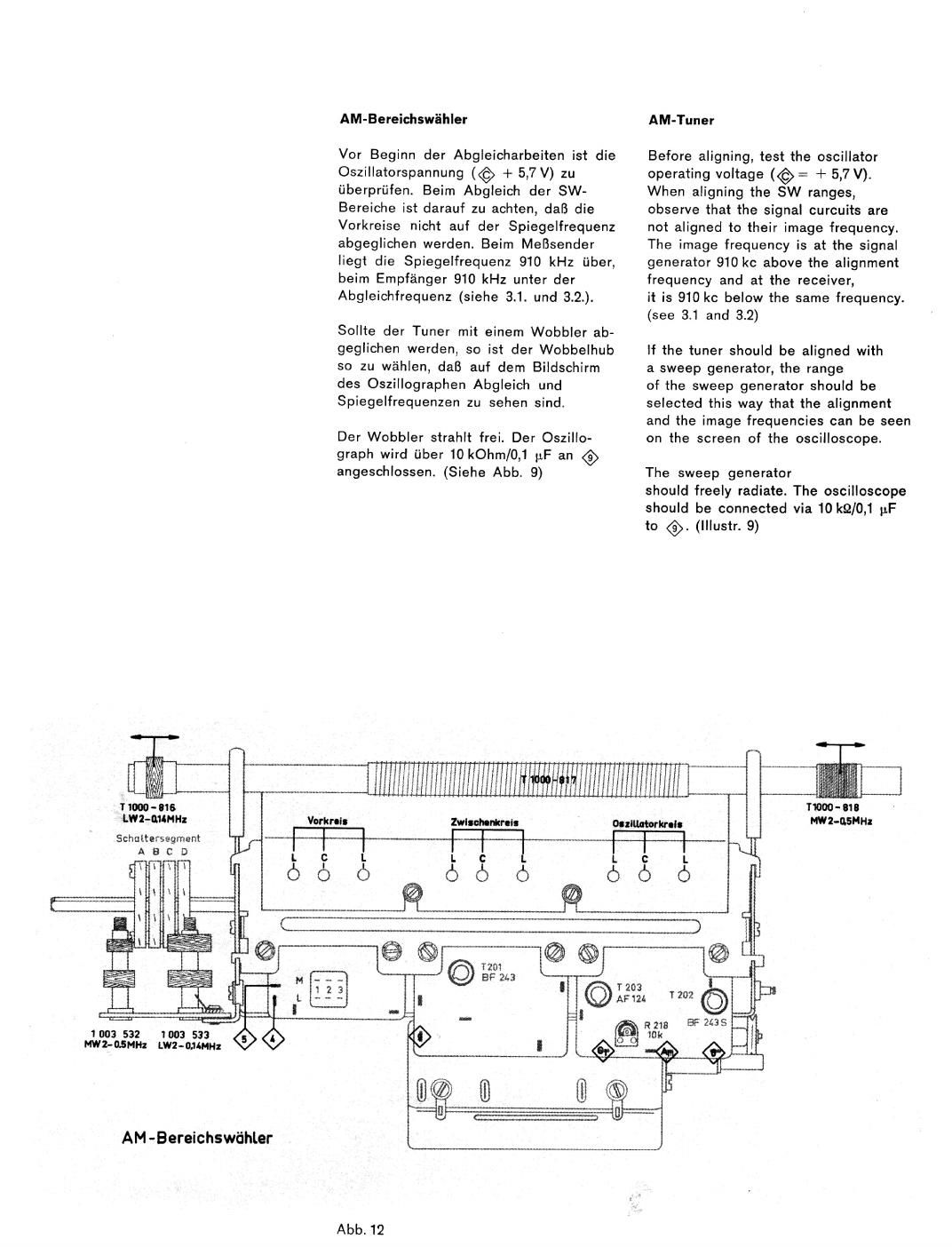

AM-Bereichswiihler

Vor Beginn der Abgleicharbeiten ist die
Oszillatorspannung (<3) + 5,7 V) zu
iiberpriifen. Beim Abgleich der SW-
Bereiche ist darauf zu achten, daB die
Vorkreise nicht auf der Spiegelfrequenz
abgeglichen werden. Beim MeBsender
liegt die Spiegelfrequenz 910 kHz iiber,
beirn Empfanger 910 kHz unter der
Abgleichfrequenz (siehe 3.1. und 3.2.).

Sollte der Tuner mit einem Wobbler ab-
geglichen werden, so ist der Wobbelhub
so zu wahlen, daB auf dem Bildschirm
des Oszillographen Abgleich und
Spiegelfrequenzen zu sehen sind.

Der Wobbler strahlt frei. Der Oszillo-
graph wird Liber 10 kOhm/0,1 pF an
angeschlossen. (Siehe Abb. 9)

AM-Tuner

Before aligning, test the oscillator
operating voltage (<3): + 5,7 V).
When aligning the SW ranges,
observe that the signal curcuits are
not aligned to their image frequency.
The image frequency is at the signal
generator 910 kc above the alignment
frequency and at the receiver,

it is 910 kc below the same frequency.
(see 3.1 and 3.2)

If the tuner should be aligned with

a sweep generator, the range

of the sweep generator should be
selected this way that the alignment
and the image frequencies can be seen
on the screen of the oscilloscope.

The sweep generator
should freely radiate. The oscilloscope
should be connected via 10 kQ/O,1 F

0 @. (lllustr. 9)

\

l

l

l

ill/ll! l i Mi lll lilililiilli

ll Jill

lll

T 1WD - 018
LVN-004":

Vurkrols

ill ill/H/l/lilll, Jill

lwllcmnkrolo

lelllntorltnlo
-'-l'-l

T1000 - '1 I
MW Z-ILSNl-lz

Schultersegment EL"
\ _ _

1003 532 1003 533

MWZ-OSMHZ LWI-GJLHHI <>

AM - Bereichswfihler

Abb.12
