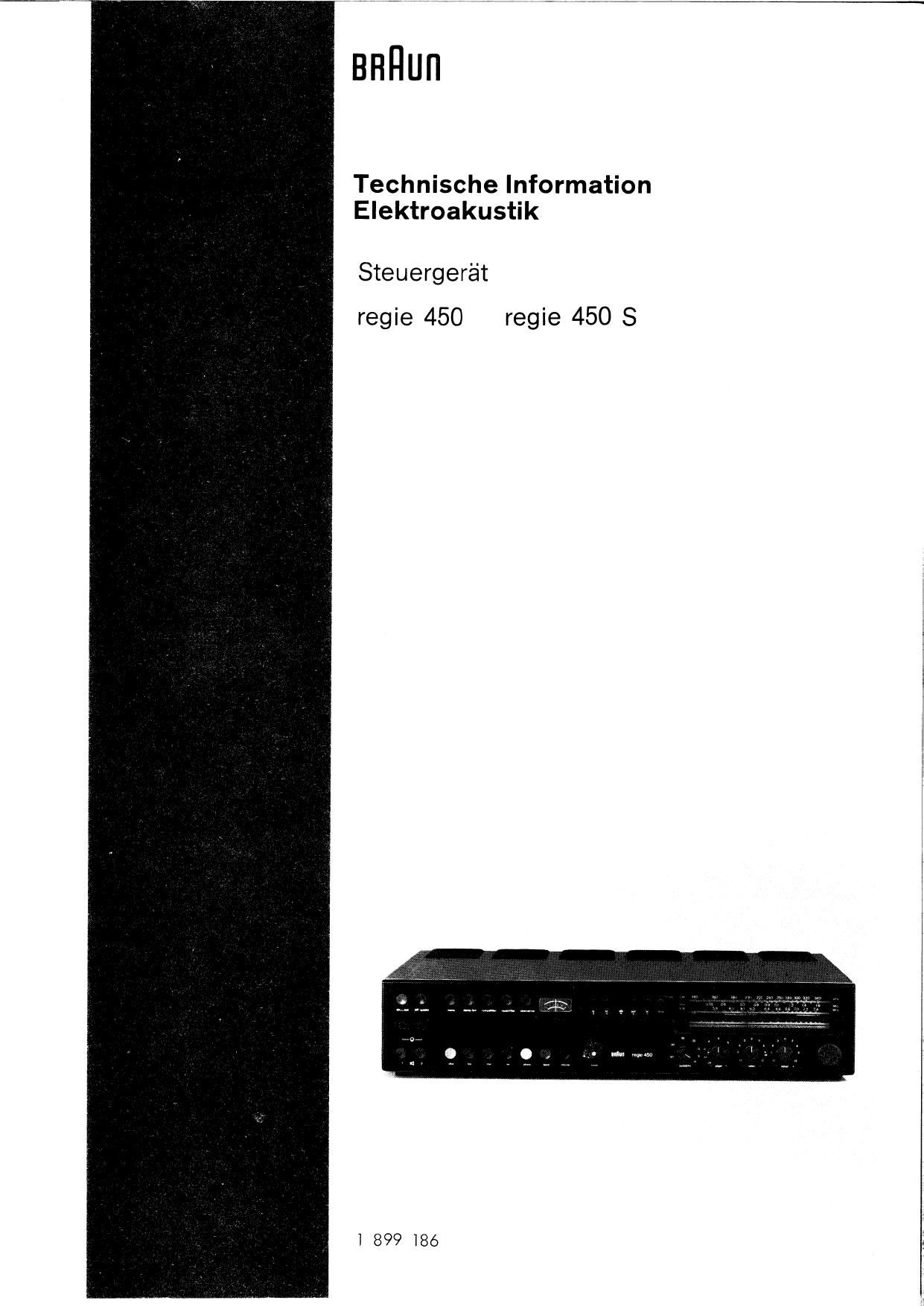

Braun Regie 450 Service Manual

This is the 34 pages manual for Braun Regie 450 Service Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.

Page: 1 / 34
Braun Regie 450 Service Manual

Extracted text from Braun Regie 450 Service Manual (Ocr-read)


Page 16

BHHun

Kundendienst Elektronik

Serviceunterlagen

FUSSPUNKTSPANNUNG ABSTIMMSTELLER SKALA

Drehko auf Anschlag L-Seite 87,5 MHz stellen, Spannung
an Iveflpunkt druch R 137 out + 4,5 V einstellen.

FUSSPUNKTSPANNUNG ABSTIMMSTELLER PREOMAT

Speichereinheit durch Drflcken einer Stationstaste (S 002
S 005) einschulten. Geschaltetes Potentiometer der
Speichereinheit auf Links-Anschlag 87,5 MHz (L-Seite)
stellen. Spannung an Meflpunkt © durch R 132
out + 4,5 V einstelien.

Alle Spannungen sind einzusteilen und zu messen:

a) bei abgeschalteter AFC

b) mit hochohmigem MeBinstrument (Ruhrenvoitmeter ge-

gen Masse)
MONTAGE DES ABSTIMMPOTENTIOMETERS

Bei Montage des Abstimmpotentiometers R 133 out dem
Drehko ist wie Folgt vorzugehen:

a) Drehko out Anschlag eindrehen (Drehwinkel 0°).

b) Drehko 180° ausdrehen, in dieser Stellung arretieren
und Potentiometer montieren.

c) Schleifer des Potentiometers vom Ende (mechaniscl'ler
Anschiug Potentiometer) saweit einzudrehen, daB zwi-
schen dem Ende und dem Schieiferanschlufl ca. 500 Q
Restwiderstand stehen.

Schleifer auf Drehkowelie arretieren ohne den Resiwider-

stand zu verandern .

1 899 186

Typ: regie 450
Blatt Nr.: 14

regie 450 S

UKW - BAUSTEIN

R 109 @ ist so einzustellen, daB Uber den Frequenz-
bereich die OszilIator-Schwingspannung um Emitter des Os-
ziIiator-Transistors T 102, Meflpunkt 200 mV nicht

Ubersteigt.
FM-ANZEIGE

FM-Mefisender ca. 90 MHz und UHF = 1 mV mit Symme-
triergiied 60/240 D an FM-Antennenbuchse (FM-Taste ge-
drUckt) unschiieflen und Gerbt auf erreichbares Maximum
der Feidstdrke-Anzeige ubstimmen. Mit Potentiometer R 346
um instrument MS 301 eiektrischen Voilausschlag
(max. Feidstfirke) einstellen.
MeBsender-Spannung anschliefiend out UHF 0,5 uV redu-
zieren und Instrument MS 301 mit Potentiometer R 345
out elektrischen Nullpunkt (min. Feldstarke-An-
zeige) einstellen.

Der Vorgang ist zu wiederholen.
NF - ENDVERSTKRKER

Der Ruhestrom der Endstufe wird bei Raumtemperutur ca.

25° c und 220 v Netzspannung ohne Signal mit R 708
@ bzw R 608 out ca. 16 mA eingesteilt.
@ . Dieser Strom entspricht ca. 15 mV Uber

den zwei Emitterwiderstunden R 728 und R 729 bzw.

R 628 und R 629

mUssen beide Kanale in Benieb sein.

. Bei dieser Einstellung
